82
NO
Bruk alltid standardledninger som kan føre strømmen som er innstilt i strømvelgeren.

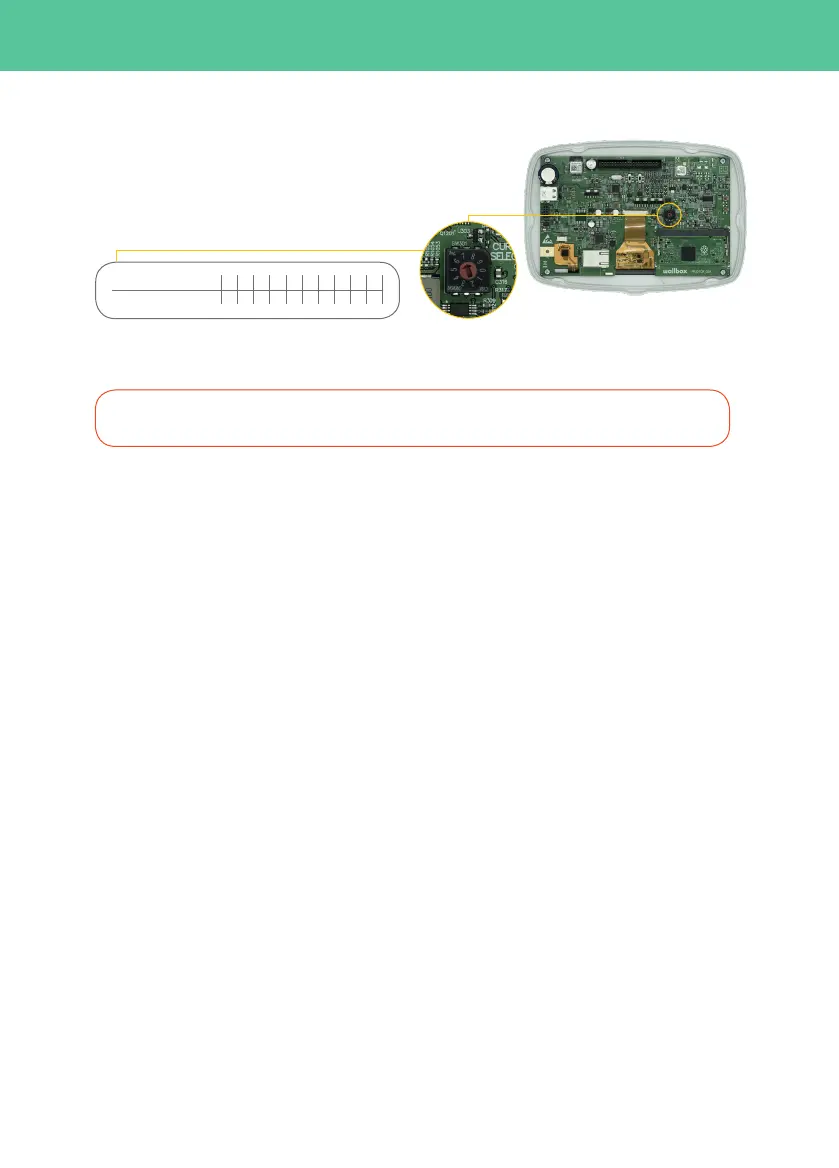

2. Strømvelger (I-4)
Bruk velgeren til å stille inn maksimal inngangsstrøm
for enheten. Innstillingene 0, 8 og 9 er forbeholdt
Power Sharing Smart-funksjonen.
3. Strømtilkobling
3-A. Tilkobling bak
Trinn 3-A.1: Bak på Wallboxen finnes et område der veggen er tynnere; bruk en kutter eller et annet skarpt
verktøy og skjær et hull der ledningen kan føres inn.
Trinn 3-A.2: Før strømledningen gjennom panelet på en nøyaktig og bestemt måte. Panelet er laget slik at
ledninger på mellom 11 og 15 mm kan føres gjennom det, hvilket er standardmål for ledninger med en kapasitet
på opptil 22 kW.
Trinn 3-A.3: Fest deretter laderen til veggen. Fest skruene på de markerte stedene ved å starte øverst og gå i
retning med klokken (I-5.1). Kontroller at Wallbox Commander 2 er godt festet til veggen.
Trinn 3-A.4: Sørg for at de tidligere trinnene har blitt riktig utført.
3-B. Tilkobling på undersiden
Trinn 3-B.1: Fest laderen til veggen. Fest skruene på de markerte stedene ved å starte øverst og gå i retning med
klokken (I-5.1). Kontroller at Wallbox Commander 2 er godt festet til veggen.
Trinn 3-B.2: Sett inn strømtilførselsledningene gjennom ledningskontakten (I-5.2, I-5.3).
Trinn 3-B.3: Sørg for at de tidligere trinnene har blitt riktig utført.
I-4: Strømvelger
Koble nøytral- og jordledninger til terminalen i henhold til tilførselskonfigurasjonen (I-5.2, I-5.3).
STRØM (A) 0 13 326 16 010 2520 0
0 3 71 4 82 65 9
INNSTILLING
Hvis Wallboxen din bruker den bakre inngangen, følg trinnene i avsnitt 3-A. Hvis ikke, gå til avsnitt 3-B.
