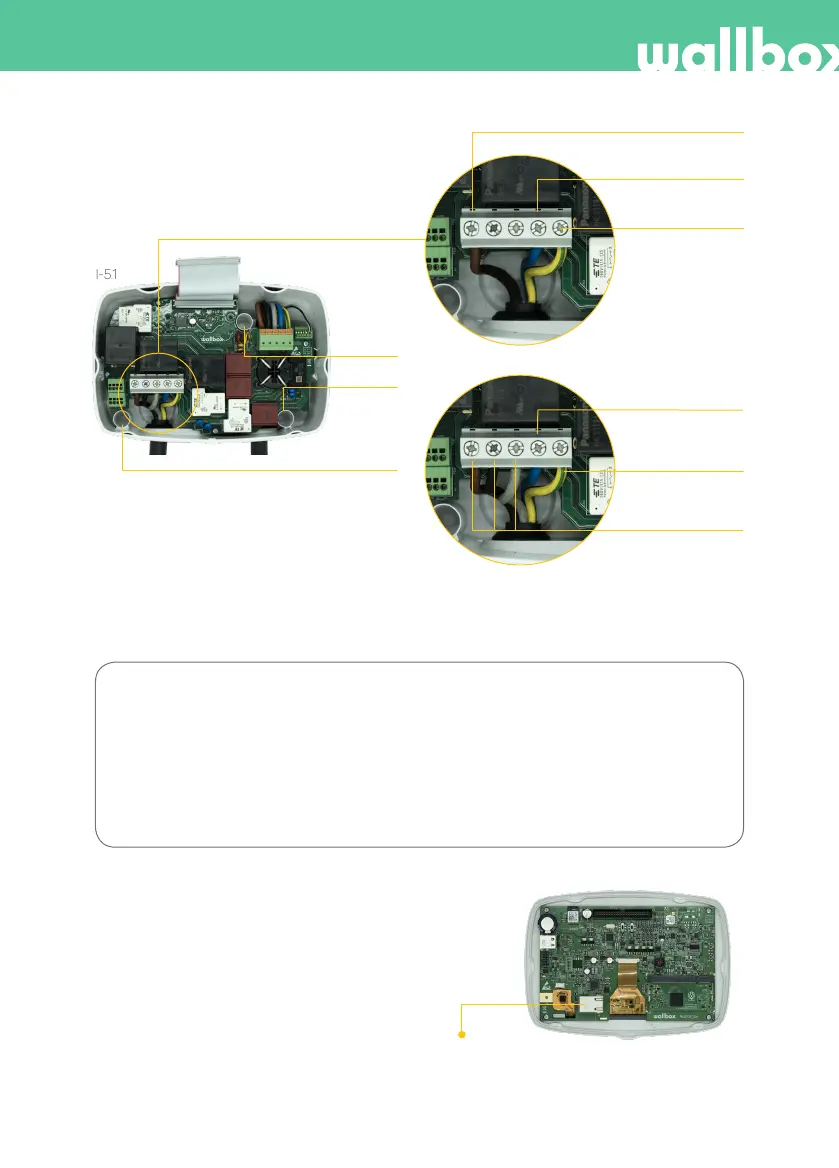

I-5.1
I-5.3: Trefaset oppsett (3P)
I-5.2: Enfaset oppsett (1P)
Fargene som vises er ikke underlagt internasjonale
standarder. Kontroller alltid at koblingene er riktige.
L1 (strømledning)
N (nøytralledning)
N (nøytralledning)
Jording
Jording
L1, L2, L3
(strømledninger)
2. Skrue
1. Skrue
3. Skrue
Hvis tilførselssystemet ikke har en nøytralledningstilkobling med en spenning som er lavere enn 145 V, følg de
neste konfigurasjonstrinnene:
Tofaset oppsett (2P)
Fra venstre til høyre:
L1 (strømledning)
N (strømledning)
Jording
4. Ethernettilkobling (I-6)
Laderen kan kobles til internett ved å bruke
en innebygd Ethernet-port som er montert på
moduldekselet.
Trinn 4.1: Sett Ethernet-ledningen inn gjennom
fôringen.
Trinn 4.2: Koble ledningen til Ethernet-porten.
I-6: Ethernet-port
