ES
Utiliza siempre cables estándar que puedan transmitir la corriente configurada en el selector.
2. Selector de corriente (I-4)
Utiliza el selector para elegir la corriente máxima de
entrada del dispositivo. Las posiciones 0, 8 y 9 están
reservadas para la función Power Sharing Smart.
3. Conexión eléctrica
3-A. Conexión trasera
Paso 3-A.1: En la parte trasera de tu Wallbox encontrarás una zona con una cubierta más fina. Usa un cúter o
cualquier herramienta afilada para hacer una incisión para la entrada del cable.
Paso 3-A.2: Inserta de forma firme y delicada el cable de alimentación a través de la placa. La placa se ha
diseñado para permitir el paso de cables de entre 11 y 15mm, que son las medidas de grosor estándar de los
cables que pueden transmitir hasta 22kW.
Paso 3-A.3: Fija el cargador a la pared. Inserta los tornillos en las posiciones marcadas, comenzando en la parte
superior y siguiendo el sentido de las agujas del reloj (I-5.1). Comprueba que el Wallbox Commander 2 esté
firmemente fijado a la pared.
Paso 3-A.4: Asegúrate de haber completado correctamente los pasos anteriores.
3-B. Conexión inferior
Paso 3-B.1: Fija el cargador a la pared. Inserta los tornillos en las posiciones marcadas, comenzando en la parte
superior y siguiendo el sentido de las agujas del reloj (I-5.1). Comprueba que el Wallbox Commander 2 esté
firmemente fijado a la pared.
Paso 3-B.2: Inserta los cables de alimentación a través del conector del cable (I-5.2, I-5.3).
Paso 3-B.3: Asegúrate de haber completado correctamente los pasos anteriores.

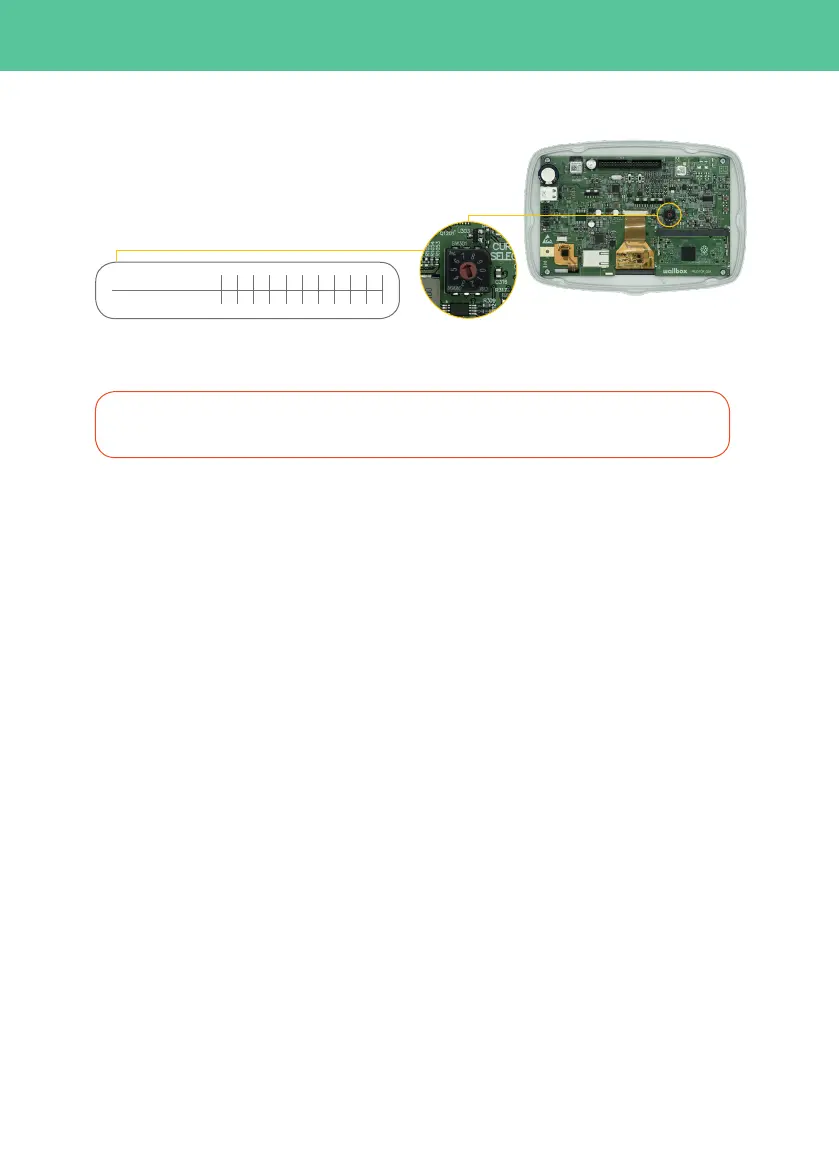

I-4: selector de corriente
Conecta el cable neutro y el de toma de tierra al terminal según la configuración de alimentación (I-5.2, I-5.3).
CORRIENTE (A) 0 13 326 16 010 2520 0
0 3 71 4 82 65 9
POSICIÓN
Si tu Wallbox utiliza la toma trasera, sigue los pasos de la sección 3-A. De lo contrario, consulta la sección 3-B.
