Wallbox Commander 2 - Page 23

23

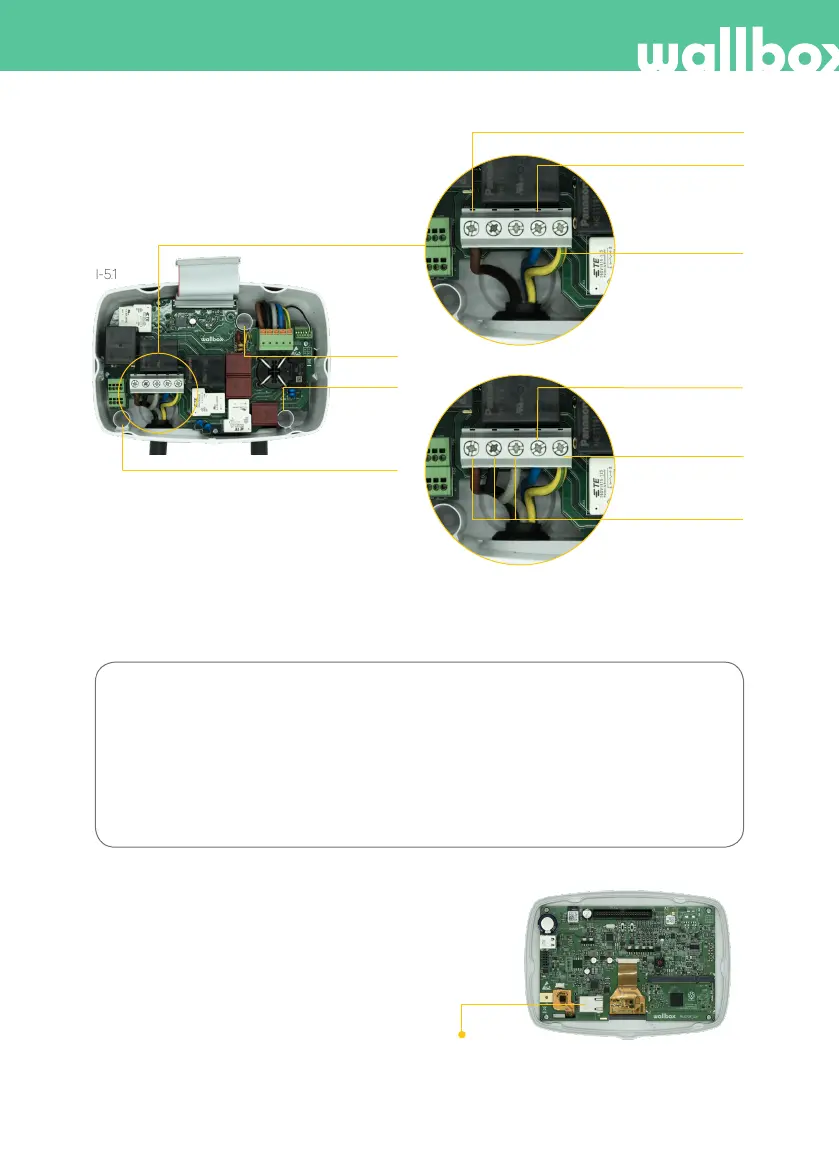

I-5.1
I-5.3: configuración
trifásica (3P)
I-5.2: configuración
monofásica (1P)
Los colores mostrados no están sujetos a las normas
internacionales. Comprueba siempre que estén bien
conectados.
L1 (cable de corriente)
N (cable neutro)
N (cable neutro)
Toma de tierra de
protección
Toma de tierra de
protección
L1, L2, L3
(cables de corriente)
2. Tornillo
1. Tornillo
3. Tornillo
Si el esquema de alimentación no incluye una conexión de neutro de voltaje inferior a 145V, sigue los siguientes
pasos de configuración:
Configuración bifásica (2P)
De izquierda a derecha:
L1 (cable de corriente)
N (cable de corriente)
Toma de tierra de protección
4. Conexión Ethernet (I-6)
El cargador se puede conectar a Internet mediante
un puerto Ethernet integrado en la tapa del módulo.
Paso 4.1: Inserta el cable Ethernet a través
del aislador pasatapas.
Paso 4.2: Conecta el cable al puerto Ethernet.
I-6: Puerto Ethernet
