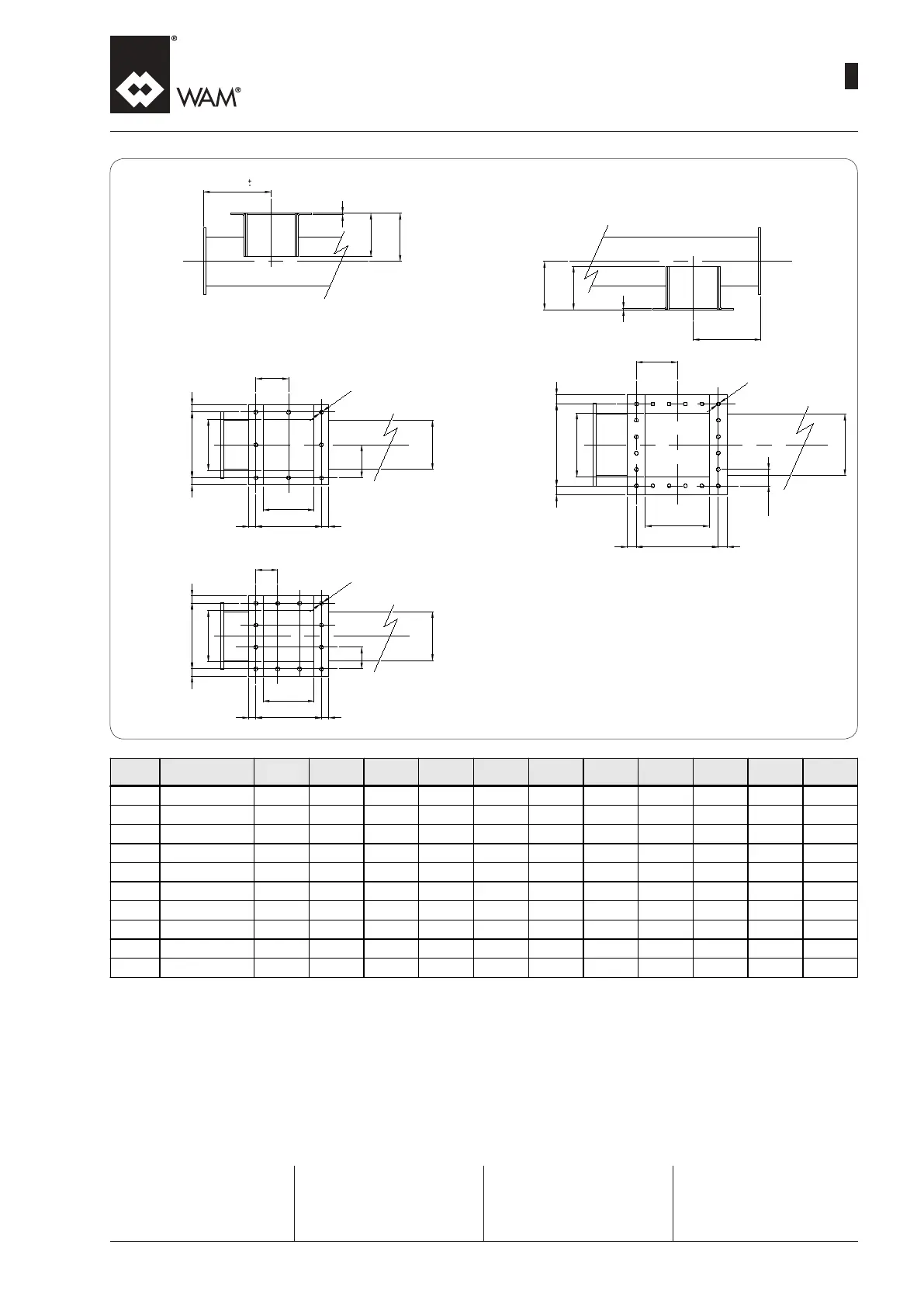

ACCESSORIES-SQUARESPOUT
ZUBEHÖR-QUADRATISCHEREINUNDAUSLAUF
ACCESSOIRES-BOUCHECARREE
ACCESSOIRES–VIERKANTETUIT
XBQ
N.B.: For calculation of distance
end ange - end ange in case
of square inlets / outlets, see
page T.73.
LETOP: Voor berekening van
lengte eindens – eindens in ge-
val van vierkanet inlaten / uitlaten,
zie pagina TT.73.
N.B.: Pour calculer la longueur
totale avec des bouches XBQ,
voir page T.73.
N.B.:Für die Berechnung der
Gesamtlänge einschließlich Ein-
und Auslauf XBQ siehe Seite T.73.
+10
-5
5
+
-
5
+10
-5
FIG.1
FIG.2
FIG.3
G
G
G
E
G
E
G
G
A
F F
D
G
E
F
G
G
G
F
E
Ø
D
G
F
E
D
H
C
B
T
G
E
C
B
T
Ø
D
D
H
F
D
Ø
H
A
Ø Code Fig. A B C D E F G H T kg
114
XBQ010T
1 230 110 130 115 175 230 15.5 12.5 3 2.4
139
XBQ012T
1 230 110 130 115 175 230 15.5 12.5 3 2.4
168
XBQ015T
1 230 105 130 115 175 230 15.5 12.5 3 2.6
219
XBQ020T
2 260 135 165 93.3 225 280 15.5 12.5 3 4.3
273
XBQ025T
2 280 160 195 110 275 330 15.5 12.5 3 5.8
323
XBQ030T
2 320 190 225 128.3 325 385 24 12.5 4 11.5
406
XBQ035T
3 340 186 265 89 375 445 20 12.5 4 13
457
XBQ040T
3 370 209 295 100 425 500 17.5 12.5 4 16.5
558
XBQ050T
3 430 255 350 120 525 600 27.5 15 4 18.9
660
XBQ060T
3 480 290 410 140 625 700 27.5 15 4 22
