WAM TE - Inlet-Outlet Length with Universal Inlet and Cylindr. Outlet; Länge Me-Ma bei Universaleinlauf und Zylindr. Auslauf

TE • TP
1
CON.109.--.T.4L-NL
05.16
-
-
-
-
INLET-OUTLETLENGTHWITHUNIVERSALINLETANDCYLINDR.OUTLET
LÄNGEME-MABEIUNIVERSALEINLAUFUNDZYLINDR.AUSLAUF
ENTRE-AXEAVECBOUCHEUNIVERSELLED’ENTREEETBOUCHECYLINDR.DESORTIE
INLAAT-UITLAATLENGTEMETUNIVERSELEINLAATENCYLINDER.UITLAAT

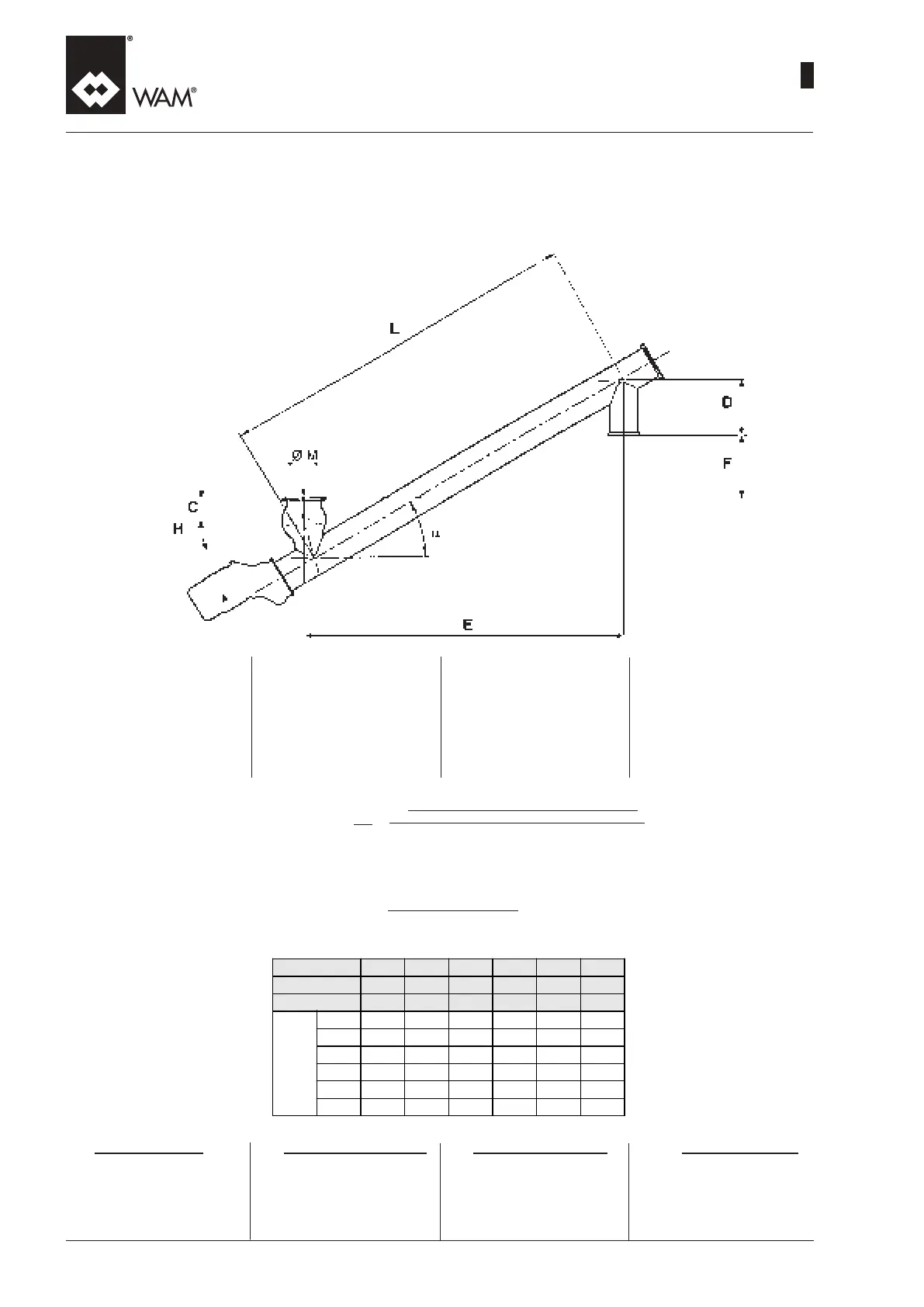

CALCULATIONOFINLET-OUTLETLENGTH“L”ANDINCLINATION“α”(0°<α<45°)GIVEN“E”and“F”
BERECHNUNGME-MA-LÄNGE“L”UNDEINBAUWINKEL“α”(0°<α<45°)GEGEBEN“E”und“F”
CALCULENTRE-AXE“L”ETINCLINAISON“α”(0°<α<45°)DONNES“E”et“F”
BEREKENINGVANINLAAT-UITLAATLENGTE“L”ENHELLINGα”(0°<α<45°)GEGEVEN“E”en“F”
- Omdat een waarde moet gekozen voor
“D” uit die in tabel voor inlaat- en
uitlaattuiten staan aangegeven, dient van
een helling van de transporteur te worden
uitgegaan, mits “E” en “F” bekend zijn.
- Na afronding van de eerste berekening,
dient de congruentie tussen de gevonden
hoek en de hypothetische lengte “D” te
worden bevestigd.
- Ga verder met de berekeningen.
- Comme pour “D” il faut insérer un des
valeurs du tableau des bouches, on insère
d’abord une inclinaison hypothétique si on
connait “E” et “F”.
- Ayant fait le premier calcul, il faut vérier
la congruence entre l’angle trouvé et la
longueur “D” hypothétique.
- Poursuivre pour itérations successives.
- Da man für “D” einen der in der Tabelle
der Ein- und Ausläufe aufgelisteten Werte
einsetzen muss, ist, sofern “E” und “F”
bekannt sind, ein zunächst hypothetischer
Einbauwinkel einzusetzen.
- Nachdem Beendingung der Berechnung
muss geprüft werden, ob der Einbauwinkel
mit der hypothetischen Länge “D” überein-
stimmt.
- Weitere Berechnungen vornehmen.
- As one has to choose a value for “D”
among those listed in the table on inlet
and outlet spouts one has to assume for the
time being a conveyor inclination, provided
“E” and “F” are known.
- Having concluded the rst calculation one
has to verify the congruence between the
angle found and the hypothetical length “D”.
- Continue with further calculations.
L=
E + H sen (22°30' − α)
cos α
tan( )=
E-√ E
2
- (H cos 22°30' + W)(Hcos 22°30'-W)
H cos 22°30' - W
α
2
where / wo / où / waar W = C + D - F
LETOP: Gebruik F met teken
Dimensie “D” hangt af van uitlaat
Ø en van helling van transporteur.
Waardes worden weergegeven
op de pagina betreffende inlaten
en uitlaten
N.B.: Prendre F avec le signe
La cote “D” est en fonction du Ø
de la bouche de sortie et de l’incli-
naison de la vis. Elle est reportée
sur la page des bouches.
N.B.: F mit Zeichen verwenden
Mass “D” abhängig vom Ø des
Auslaufs und vom Einbauwinkel
der Schnecke (siehe Seite mit
Ein- und Ausläufen).
N.B.: Use F with the sign
Dimension “D” depends on outlet
Ø and on conveyor inclination.
Values are listed on page regard-
ing inlets and outlets.
with / mit / avec / met
Ø 139 168 193 219 273 323
H
210 250 280 305 370 415
C C C C C C
A
139
115
168
115 135
193
105 135 140
219
130 130 140 150
273
175 175 185 145 175
323
220 220 230 185 170 175
70
