WAM TE - Accessories - Adjustable Support - Xjx; Extension - Xkr; Zubehör - Rohrschellen - Xjx; Teleskopverl. - Xkr

TE • TP
1
CON.109.--.T.4L-NL
05.16
-
-
-
-
E
A
B
D
~
C
82
F
20

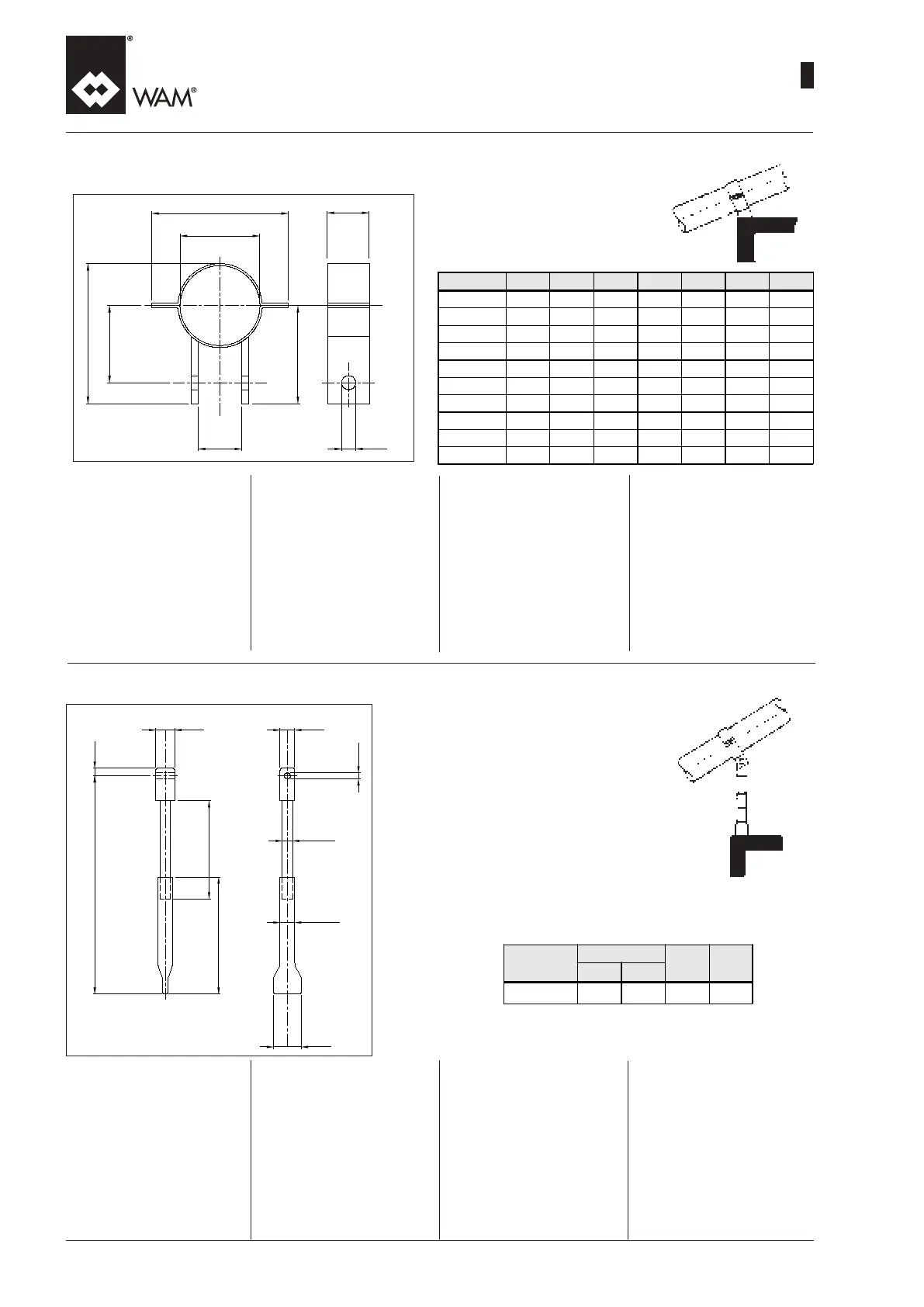

ACCESSORIES-ADJUSTABLESUPPORT-XJX/EXTENSION-XKR
ZUBEHÖR-ROHRSCHELLEN-XJX/TELESKOPVERL.-XKR
ACCESSOIRES-SUPPORTREGLABLE-XJX/PROLONGE-XKR
ACCESSOIRES–AFSTELBAREONDERSTEUNING–XJK/
VERLENGING–XKR
TELESCOPICEXTENSION-TELESKOPVERLÄNGERUNG
PROLONGETELESCOPIQUE-TELESCOPISCHEVERLENGING
Mounted on framework / Anbau auf Rahmen
Application sur tralice / Gemonteerd op het geraamte
Example of application:
Einbaubeispiel:
Exemple d’application
Voorbeeld van toepassing:
ADJUSTABLE SUPPORT - ROHRSCHELLENABSTÜTZUNG
SUPPORT REGLABLE - AFSTELBARE ONDERSTEUNING
Example of application:
Einbaubeispiel:
Exemple d’application
Voorbeeld van toepassing:
De voeder kan met verlengingen
worden bevestigd. De verlenging
kan worden vastgebout aan de
afstelbare ondersteuning, XJX,
aan het voedereinde, en worden
gelast een het ondersteunende
geraamte (bijv. van weegtrechter)
aan het andere einde.
Behandeling: grondverf coating.
In Verbindung mit den Rohrschel-
len XJX dient die einarmige Tele-
skopverlängerung XKR011, als
eigentliches Abstützungsorgan.
Die Befestigung zur Rohrschelle
erfolgt mittels Schrauben und
Muttern. Bauseitig wird die Te-
leskopverbindung z. B. an den
Waagenrahmen geschweißt.
Oberächenbehandlung: Grund-
anstrich.
The feeder can be fixed using
extensions. The extension can be
bolted to the adjustable support,
XJX, at the feeder end and weld-
ed to the supporting framework
(e.g. of the weigh hopper) at the
other end.
Treatment: primer coot.
Afstelbare ondersteuningen zijn
krachtige leidingklemmen gebruikt
voor het bevestigen van de voeder
aan een bestaande structuur en om
trilling en buigingen te voorkomen.
Ze kunnen op ieder punt van het
leidingdeel worden gemonteerd,
omdat ze bestaan uit twee halve
ringen die samen worden gebout.
Afwerking: verzinkt
Rohrschellen zur Zwischenabstüt-
zung oder Abspannung verwen-
den (ES-Schnecken > 7 m ME-MA
sollten je nach Rohrdurchmesser
und Einbauwinkel ca. alle 3 bis
3.5 m abgestützt oder abgespannt
werden).
Oberächenbehandlung: feuer-
verzinkt
Adjustable supports are strong
pipe clamps used for xing of the
feeder to an existing structure and
to prevent vibrations and ections.
They can be mounted at any point
of the pipe section, as they are
made up of two half-rings that are
bolted together.
Finishing: galvanized
Les supports réglables sont des
colliers robuste pour la xation
des vis tubulaires à des structures
portantes.
Ils peuvent être positionnés le
long du tube extérieur puisqu’ils
sont constitués de deux demi-col-
liers boulonnés entre eux.
Traitement: galvanisés
La xation de la vis peut être ef-
fectué au moyen d’une prolonge
à une jambe XKR011.
La prolonge est boulonnée au
support réglable XJX sur la vis
et soudée par exemple sur le
châssis de la bascule.
Traitement: àntirouille.
80
450
530
B
C
90
20
Ø60
Ø40
60
Code
B
C kg
min max
XKR011
600 900 35 7
Code A B C D E F kg
XJX1141
114 210 110 195 140
60 1.80
XJX1391
139 240 125 225 150 60 2.00
XJX1681
168 270 140 225 165 60 2.20
XJX1931
193 295 150 275 175 60 2.32
XJX2191
219 320 165 305 190 60 2.50
XJX2731
273 375 190 355 215 60 2.80
XJX3231
323 425 215 405 240
60 3.10
XJX4061
406 515 260 495 285 80 4.70
XJX4571
457 570 285 545 310 80 6.20
XJX5581
558
