WAM TE - Tp Zwischenlager Xlr

1
05.16
CON.109.--.T.4L-NL
TP
-
-
-
-
INTERMEDIATEBEARING
ZWISCHENLAGER
PALIERINTERMEDIAIRE
TUSSENLAGERS
ScrewØ/SchneckeØ/ØVis/ØSchroef
010 = Ø114 020 = Ø219
012 = Ø139 025 = Ø273
015 = Ø168 030 = Ø323
017 = Ø193
X L R B
T
4 4
028 = Ø114 - 139
040 = Ø168 - 193 - 219 - 273 - 323
•
•
ALUMINIUMHANGERSTRUC-
TUUR MET INGEBOUWDE
ZELF-SMERENDEBUS
De hanger bestaat uit twee de-
len om demontage mogelijk te
maken zonder verwijdering van
de schroef.
ALUMINIUMHANGERSTRUC-
TURE WITH INCORPORATED
SELF-LUBRICATINGBUSH
The hanger is made up in two
parts to enable dismantling with-
out removing the screw.
ALUGUSSGEHÄUSEMITINTE-
GRIERTER,SELBSTSCHMIE-
RENDERGLEITLAGERBUCH-
SE
Lagergehäuse besteht aus zwei
Hälften, wodurch Lageraustausch
ohne Ausbau der Schneckenwen-
del möglich ist.
CORPSSUPPORT ENALUMI-
NIUMAVECEMBOUT PALIER
AUTOLUBRIFIANT INCOR-
PORÉ
Le support est construit en deux
moitiés an de permettre le dé-
montage sans devoir défiler la
spire.

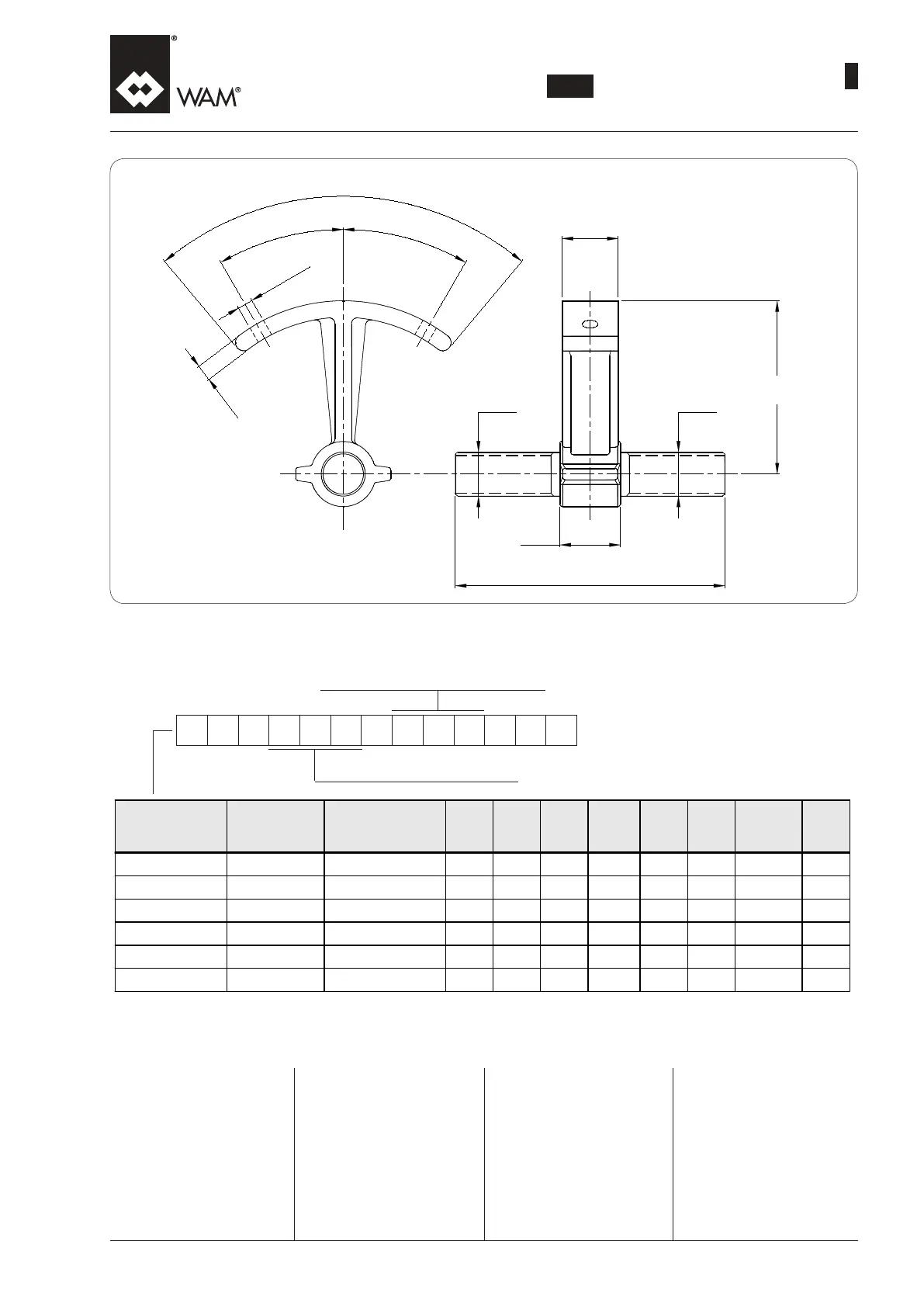

XLR
L
C
B
ØM
A
Ø
D
30°
30°
80°
E
ØM
Code
Ø
Shaft - Welle
Arbre - As
Ø
Screw - Schnecke
Vis - Schroef
A B C ø D E L
ø M
DIN 5482
kg
XLR028B010T44
028 114 54 35 30 M 10 8 170 28 x 25 1.7
XLR028B012T44
028 139 66.5 35 30 M 10 10 170 28 x 25 1.8
XLR040B015T44
040 168 80 55 51 M 14 15 245 40 x 36 3.5
XLR040B020T44
040 219 105.5 55 51 M 14 15 245 40 x 36 4.3
XLR040B025T44
040 273 132.5 55 51 M 14 15 245 40 x 36 4.5
XLR040B030T44
040 323 157.5 55 51 M 14 15 245 40 x 36 5
39
