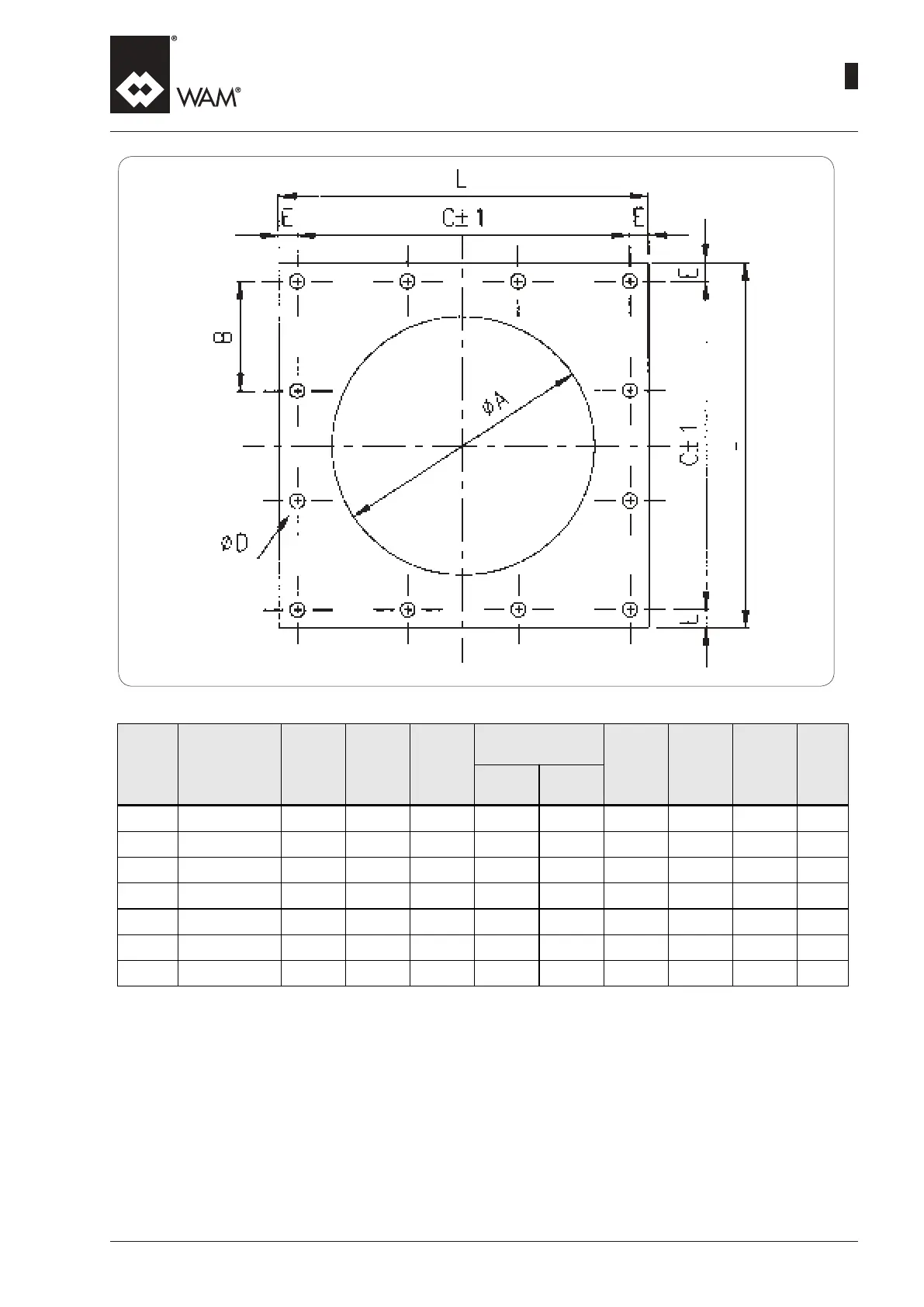

WAM TE - Accessories - Flange for Slide Valve Connection; Zubehör - Verbindungsflansch Flachschieber

1
05.16
TE • TP
-
-
-
-
CON.109.--.T.4L-NL
ACCESSORIES-FLANGEFORSLIDEVALVECONNECTION
ZUBEHÖR-VERBINDUNGSFLANSCHFLACHSCHIEBER
ACCESSOIRES-BRIDEPOURVANNESGUILLOTINE
ACCESOIRES-FLENSFORGLIJDENDEKLEPVERBINDING
Code
slide valve
Flachschieber
vanne guillotine
Glijdende klep
VLC..., VLQ...
A B C
G
E L
thickness
dicke
èpaisseur
dikte
kg
Ø N°
XKF 71.1
150 170 115 230 12.5 8 15.5 261 6 2.3
XKF 73.1
200 221 93.3 280 12.5 12 15.5 311 6 2.8
XKF 74.1
250 275 110 330 12.5 12 15.5 361 6 3.3
XKF 75.1
300 325 128.3 385 12.5 12 24 433 6 5.2
XKF 76.1
350 357 89 445 12.5 20 19 483 6 6.1
XKF 77.1
400 408 100 500 12.5 20 17.5 535 6 7.5
XKF 78.1
500 510 120 600 15 20 27.5 655 6 10.8
