TE • TP
1
CON.109.--.T.4L-NL
05.16
-
-
-
-

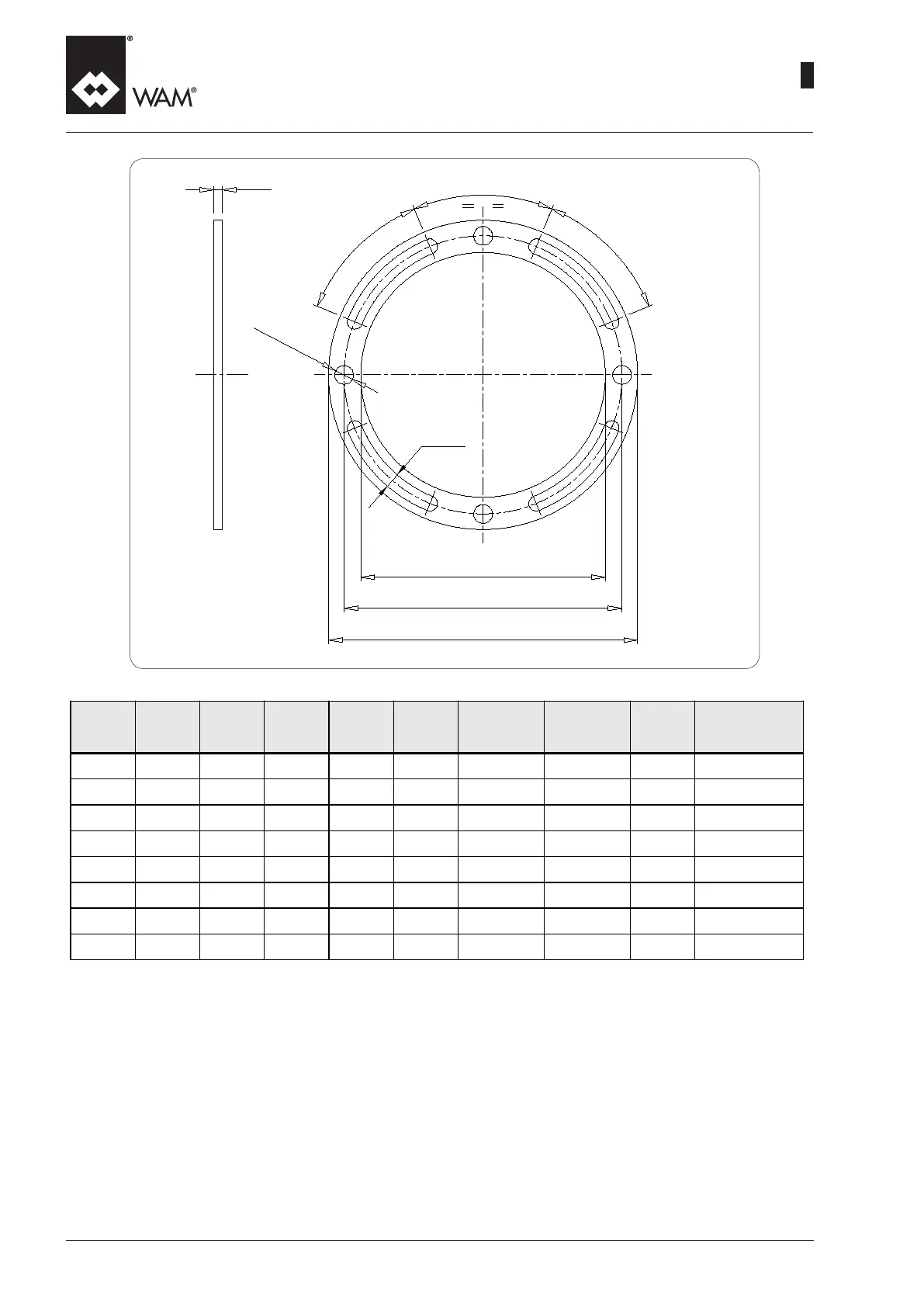

ACCESSORIES-SLOTTEDFLANGE
ZUBEHÖR-LANGLOCHFLANSCH
ACCESSOIRES-BRIDE
ACCESSOIRES–GEGLEUFDEFLENS
XKFA
13.5
45°
ØA
ØB
ØC
45°
Ø13.5
D
45°
Code Ø Afb. Ø A Ø B Ø C
N°
holes - Bohr.
trous - gaten
N°
holes - Bohr.
T
Weight - Gewicht
Poid - Gewicht
kg
XKF.R1.1
114 1 122 180 220 4 14 6 1.5
XKF.R2.1
168 2 176 225 250 8 14 6 1.4
XKF.R3.1
193 1 201 250 278 4 14 6 1.6
XKF.R4.1
219 2 227 275 300 8 14 6 1.7
XKF.R5.1
273 2 281 325 350 8 14 6 1.9
XKF.R6.1
323 2 331 375 400 8 14 6 2.1
XKF.R7.1
356 2 366 400 440 8 14 6 2.5
XKF.R8.1
406 2 416 470 530 8 14 6 4.5
trous - gaten
78
