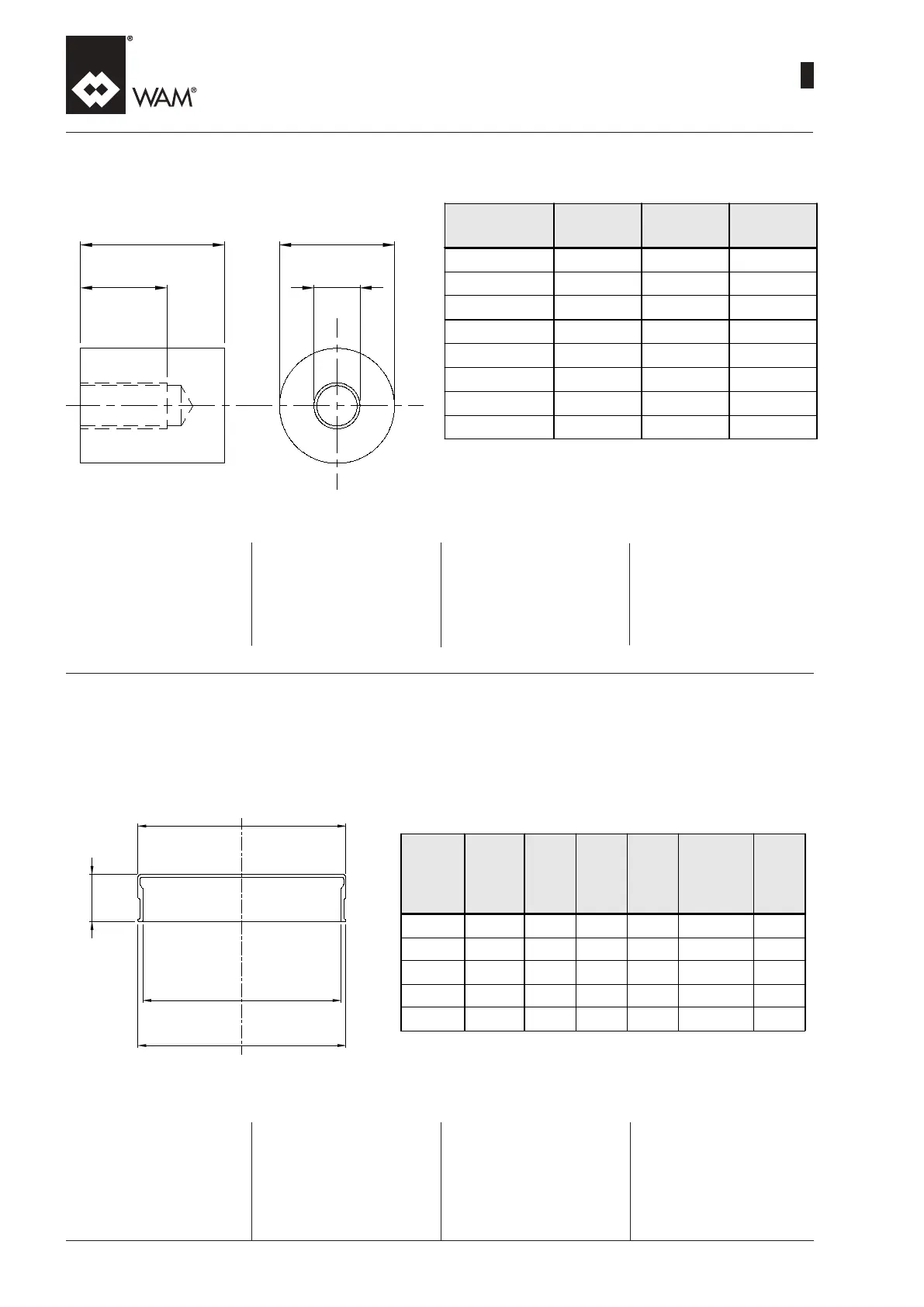

WAM TE - Accessories - Threaded Pipe Fittings Xks; Rubber Spout Cover Xjm; Zubehör - Gewindeaufsätze Xks; Einlaufbedeckung Xjm

TE • TP
1
CON.109.--.T.4L-NL
05.16
-
-
-
-
ACCESSORIES-THREADEDPIPEFITTINGSXKS/RUBBERSPOUTCOVERXJM
ZUBEHÖR-GEWINDEAUFSÄTZEXKS/EINLAUFBEDECKUNGXJM
ACCESSOIRES-RACCORDSFILETESXKS/COUVERCLEBOUCHEXJM
ACCESSOIRES–SCHROEFDRAADBUISLEIDINGENXKS/RUBBEREN
TUITAFDEKKINGXJM
LETOP: Paar van XKS..1 buis-
leidingen kunnen worden gebruikt
om de voeder aan ieder soort
montage te bevestigen en worden
aan de as van de voederbuis
gelast, 120 mm van het inlaat
centrum.
N.B.: XKS Gewindeaufsätze die-
nen zur Befestigung jeglicher Art
von Abspann- oder Abstützungs-
hilfen und werden im Abstand
von 120 mm von Einlaufmitte in
der Schneckenachse auf das
Außenrohr geschweißt.
N.B.: Pairs of XKS..1 pipe ttings
can be used to attach the feeder
to any type of mount and are weld-
ed onto the feeder pipe axis 120
mm from the inlet centre.
THREADEDPIPEFITTINGS(1PAIR)
GEWINDEAUFSÄTZE(1PAAR)
PAIRDERACCORDSFILETES
SCHROEFDRAADBUISLEIDINGEN(1PAAR)
N.B.: Les pairs de raccords letés
XKS..1 servent comme support
pour quelconque type de xation
de la vis et sont soudés sur l’axe
du tube de la vis à 120 mm outre
le centre de la bouche d’entrée.
* per pair / pro Paar / par pair / per paar
LETOP: De afdekkingen worden
geleverd met een stalen klem die
dient te worden toegepast in het
aangegeven gebied.
N.B.: Der Bestellcode beinhaltet
eine Schlauchschelle.
N.B.: The covers are supplied with
a steel clamp to be applied in the
area indicated.
N.B.: La forniture comprend un
collier de xation à appliquer dans
la partie d’hauteur utile.
RUBBERSPOUTCOVERSFORROUNDSPOUTSWITHBEADEDEDGE
ABDECKUNGAUSKAUTSCHUKFÜRRUNDEEIN-/AUSLÄUFEMITBÖRDEL
COUVERCLEENCAOUTCHOUCPOURBOUCHESAVECBORD
RUBBERENTUITAFDEKKINGENVOORRONDETUITENMETGEROLDERAND
M
L
M16
Ø40
Code L M kg*
XKS201
20 20 0.4
XKS281
28 28 0.54
XKS331
33 30 0.64
XKS401
40 30 0.8
XKS501
50 30 1.0
XKS631
63 30 1.2
XKS681
68 30 1.3
XKS751
75 30 1.4
ØB
ØC
ØA
45
Ø
Spout
E./A.lauf
Bouche
Tuit
Code Ø A Ø B Ø C
Thickness
Stärke
Epaisseur
Dikte
kg*
168 XJM168
168 180 178 4 0.13
193 XJM193
193 205 203 4 0.17
219 XJM219
219 232 229 4 0.19
273 XJM272
273 286 283 4 0.35
323 XJM323
323 336 333 4 0.36
90
