WAM TE - Options - Coupling Transmission (S Gear Reducer)

1
05.16
TE • TP
-
-
-
-
CON.109.--.T.4L-NL

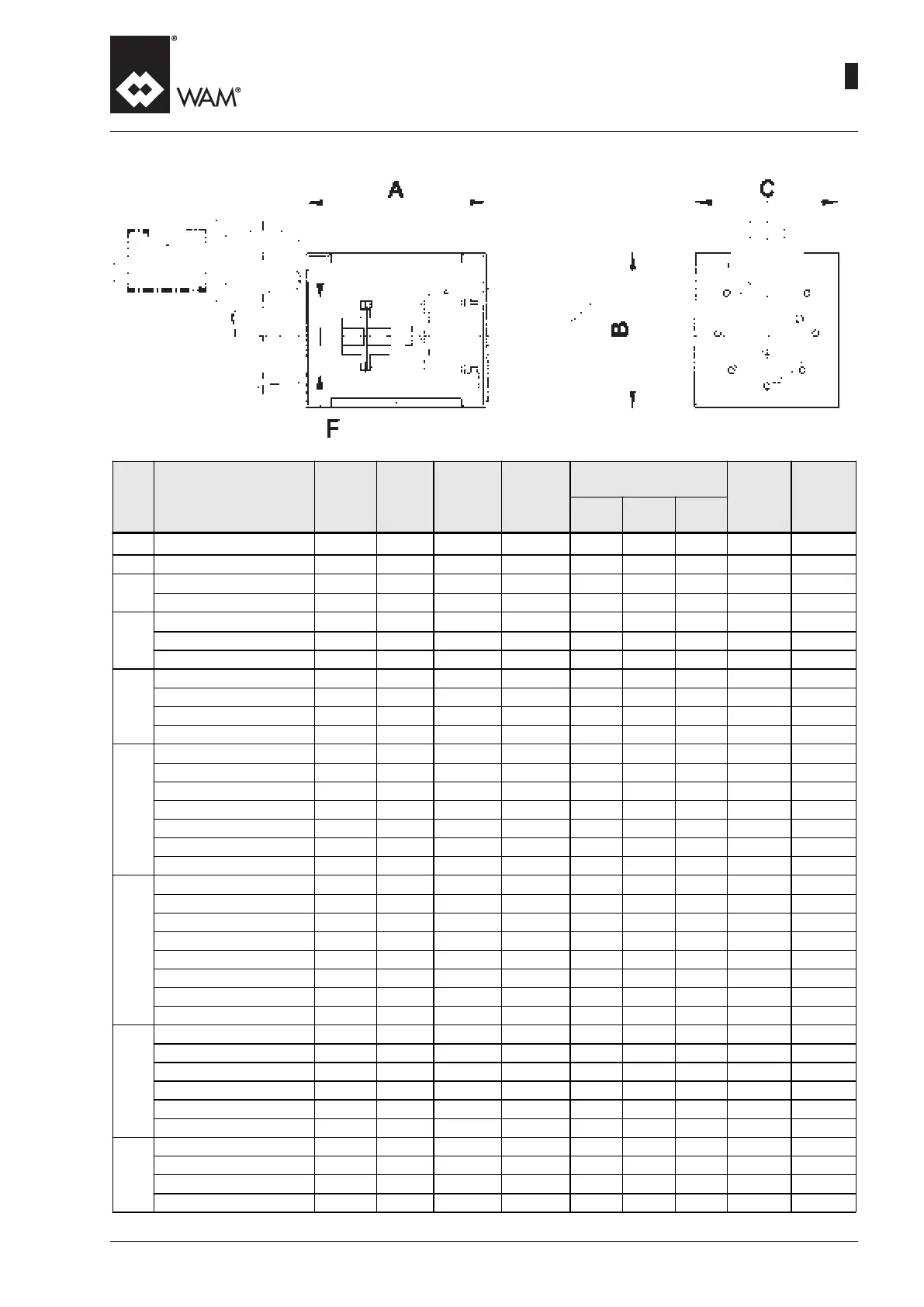

OPTIONS-COUPLINGTRANSMISSION(“S”GEARREDUCER)
VARIANTEN-KUPPLUNG(GETRIEBE“S”)
OPTIONS-ENTRAINEM.AV.ACCOUPL.DEMI-ELASTIQUE(RED.“S”)
OPTIES-KOPPELINGTRANSMISSIE(“S”TANDWIELKAST)
Ø
End bearing shaft
Eindlager as
WAM
"S"
SEW
"RF"
ROSSI
"UC2A"
Ø
F
A
B C
WAM SEW ROSSI
100
025 21 67 63/64 200 231 231 251 280 280
120
025 21 67 63/64 200 231 231 251 280 280
150
035 21 77 63/64 250 259 259 271 280 280
035 23 77 80/81 250 280 280 296 280 280
200
035 21 67 63/64 200 259 259 271 355 355
035 23 77 80/81 250 280 280 296 355 355
045 23 77 80/81 250 331 331 347 355 355
250
035 21 67 63/64 200 259 259 271 410 410
035 23 77 80/81 250 280 280 296 410 410
045 23 77 80/81 250 331 331 347 410 410
045 25 87 100/101 300 355 355 354 410 410
300
035 23 77 80/81 250 280 280 296 465 465
045 23 77 80/81 250
331 331 347 465 465
045 25 87 100/101 300 355 355 354 465 465
045 27 97 125/126 350 375 375 380 465 465
055 23 77 80/81 250 339 339 355 465 465
055 25 87 100/101 300 363 363 362 465 465
055 27 97 125/126 350 383 383 388 465 465
350
045 23 77 80/81 250 333 333 349 535 535
045 25 87 100/101 300 357 357 356 535 535
045 27 97 125/126 350 377 377 382 535 535
055 23 77 80/81 250 341 341 357 535 535
055 25 87 100/101 300 365 365 364 535 535
055 27 97 125/126 350 385 385 390 535 535
065 25 87 100/101 300 399 399 398 535 535
065 2
7 97 125/126 350 419 419 424 535 535
400
045 25 87 100/101 300 357 357 354 591 590
045 27 97 125/126 350 377 377 382 591 590
055 25 87 100/101 300 365 365 364 591 590
055 27 97 125/126 350 385 385 390 591 590
065 25 87 100/101 300 399 399 398 591 590
065 27 97 125/126 350 419 419 424 591 590
500
055 25 87 100/101 300 367 367 364 740 740
055 27 97 125/126 350 387 387 390 740 740
065 25 87 100/101 300 401 401 398 740 740
065 27 97 125/126 350 421 421 424 740 740
