WAM TE - Zubehör - Drehflansch Xjw

1
05.16
TE • TP
-
-
-
-
CON.109.--.T.4L-NL

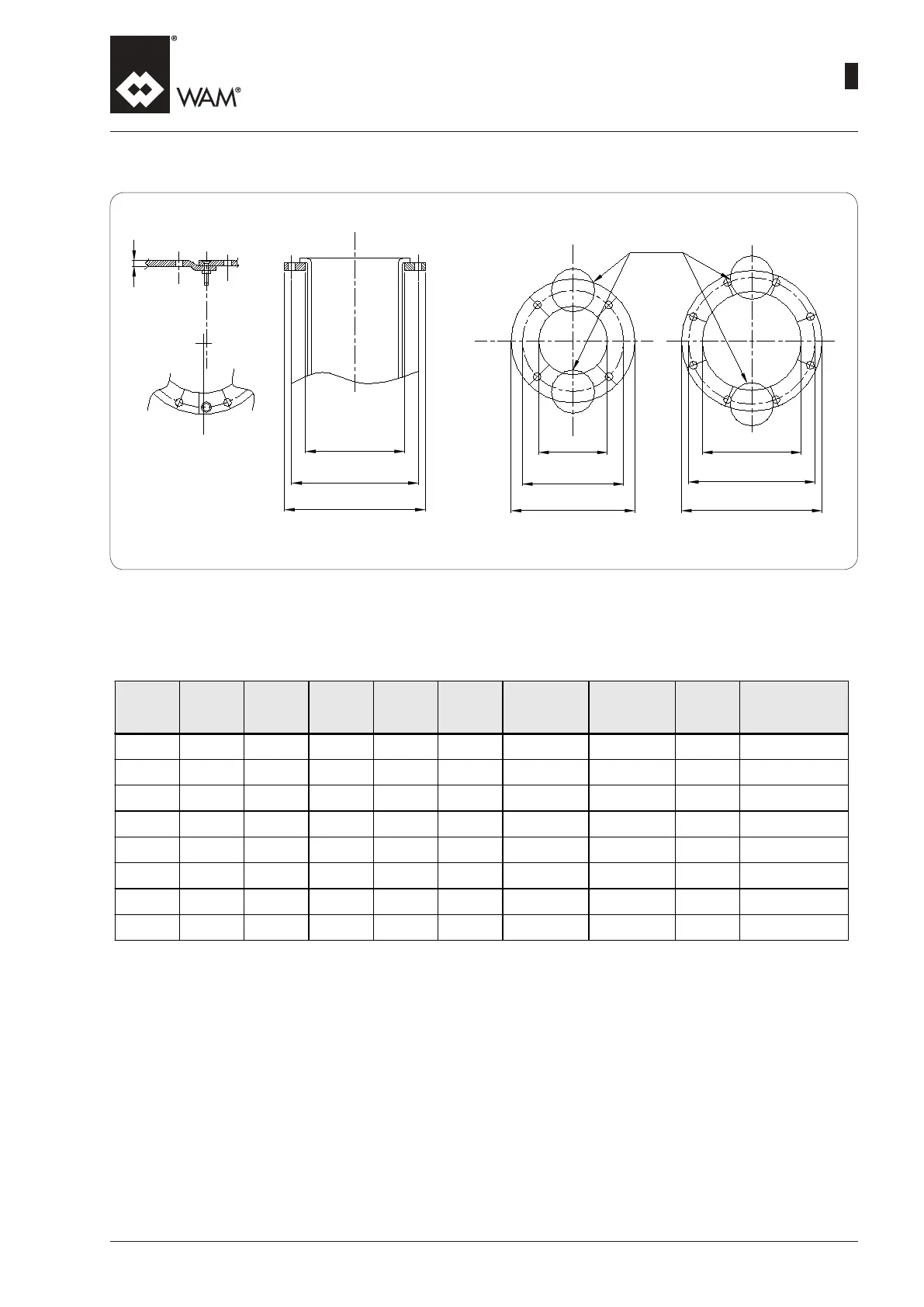

ACCESSORIES-TURNFLANGE
ZUBEHÖR-DREHFLANSCH
ACCESSOIRES-BRIDEORIENTABLE
ACCESSOIRES–DRAAIFLENS
XKFR
A
Abb - Fig. 1 Abb - Fig.2
A
ØC
ØA
ØB
T
ØC
ØA
ØB
ØC
ØA
ØB
Code Ø Afb. Ø A Ø B Ø C
N°
holes - Bohr.
trous - gaten
N°
holes - Bohr.
trous - gaten
T
Weight - Gewicht
Poid - Gewicht
kg
XKFR1.1
114 1 122 180 220 4 14 6 1.5
XKFR2.1
168 2 176 225 250 8 14 6 1.4
XKFR3.1
193 1 201 250 278 4 14 6 1.6
XKFR4.1
219 2 227 275 300 8 14 6 1.7
XKFR5.1
273 2 281 325 350 8 14 6 1.9
XKFR6.1
323 2 331 375 400 8 14 6 2.1
XKFR7.1
356 2 366 400 440 8 14 6 2.5
XKFR8.1
406 2 416 470 530 8 14 6 4.5
79
