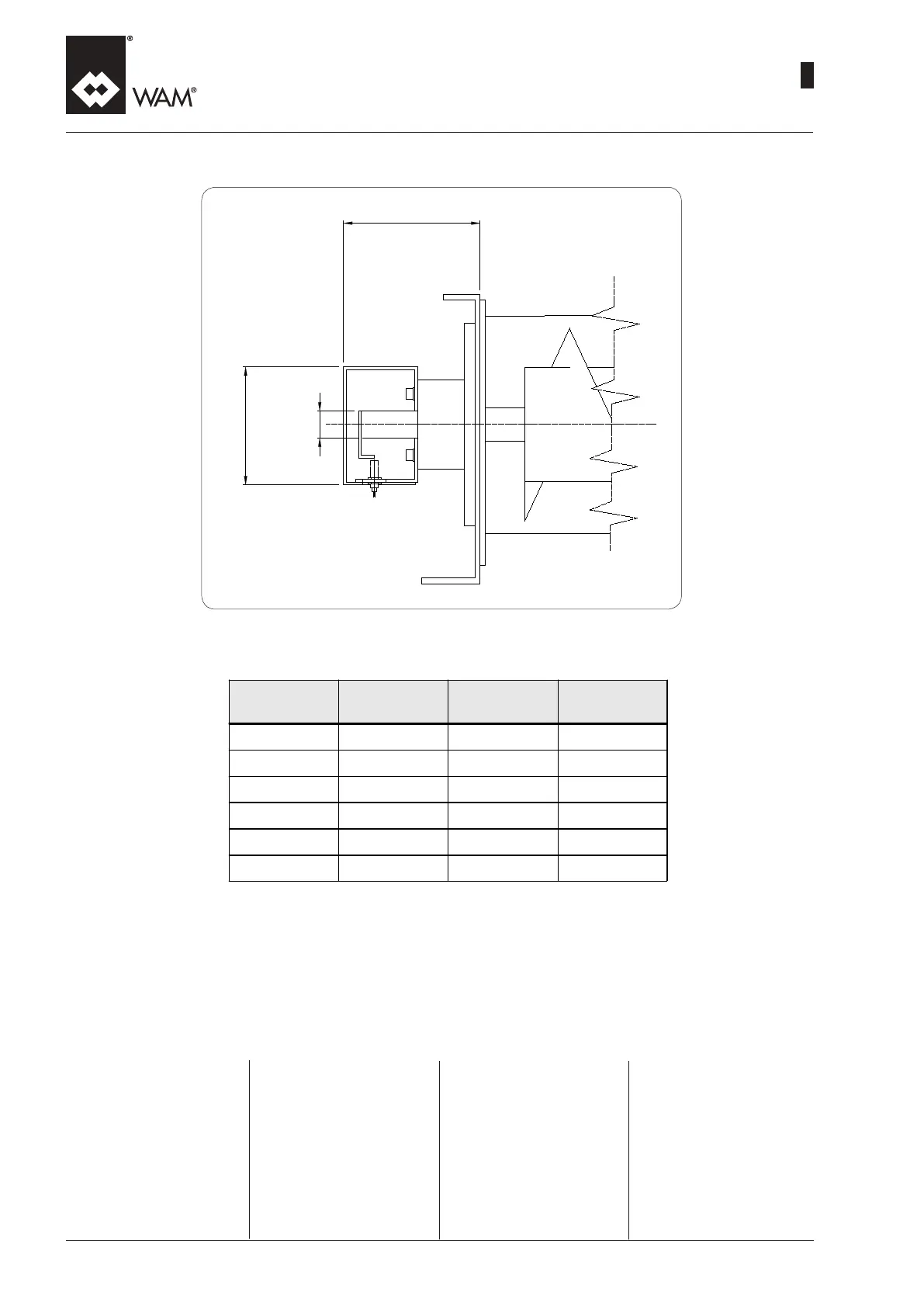

ACCESSORIES-ROTATIONALINDICATORBRACKET
ZUBEHÖR-SOCKELFÜRROTATIONSMELDER
ACCESSOIRES-BASEPOURAVERTISSEURDEROTATION
ACCESSOIRES–ROTATIE-INDICATORBRACKET
XVA
De indicator beugel is afgestemd
op een jn veld en normaal geslo-
ten M 30 inductiesensor.
The indicator bracket is sized for
a ne pitch normally closed M 30
inductive sensor.
La base est dimensionnée pour
un détecteur inductif normalement
fermé M 30 à pas n.
Der Sockel ist für einen Indukti-
onssensor mit Öffnerkontakt M30
mit feiner Teilung ausgelegt.
Code øD A B
XVAPV0251
25 170 140
XVAPV0351
35 210 170
XVAPV0451
45 240 200
XVAPV0551
55 240 230
XVAPV0651
65 300 290
XVAPV0801
80 340 320
