I1) REPLACEMENT OF THE
SEALING UNIT OF GEAR RE-
DUCER AND OF END BEARING
ASSEMBLY
- Disconnect the power sup-
ply

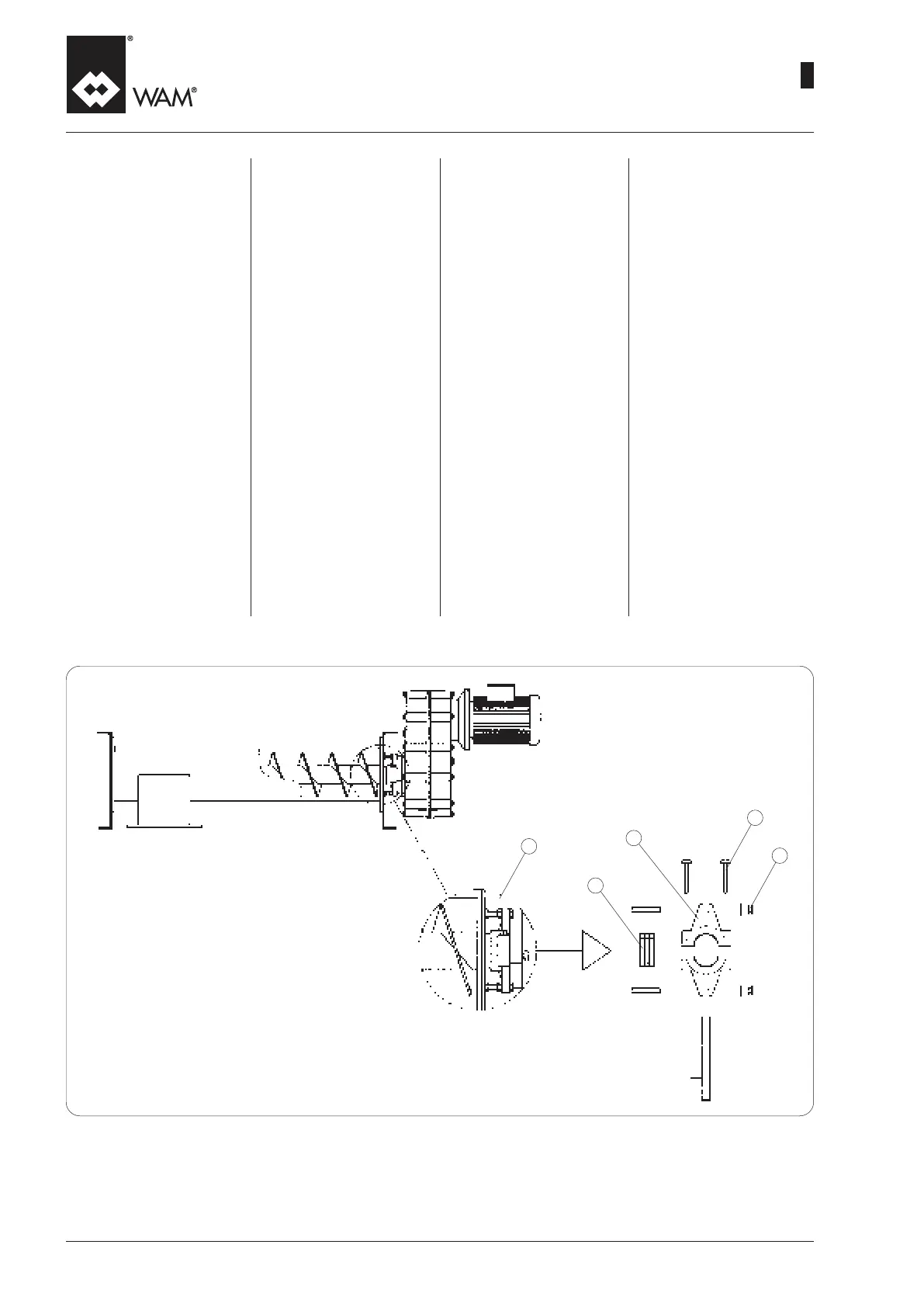

With reference to Fig. 1
1) Remove nuts 2
2) Remove bolts 1
3) Open seal gland 4
4) Replace seal packing 3
- Thoroughly remove all re-
mains of the old packing.
- Place one packing at a time
and evenly push it into its end
position and press it.
- It is important that each pack-
ing is positioned and pressed
in separately.
5) Mount gland 4 on seal pack-
ing using bolts 1
6) Adjust sealing gland by tight-
ening nuts 2
I1) AUSTAUSCH DER WELLEN-
ABDICHTUNGSEINHEIT VON
ANTRIEBS- SOWIE VON ENDLA-
GEREINHEITEN
-Die Stromversorgung un-
terbrechen
Mit Bezug auf Fig. 1
1) Muttern 2 entfernen.
2) Schrauben 1 entfernen.
3) Dichtungsbrille 4 öffnen.
4) Dichtungspackung 3 austau-
schen.
- Sämtliche Reste der alten
Dichtschnüre sauber entfer-
nen.
- Eine Dichtschnur nach der
anderen gleichmäßig in ihrem
Sitz verpressen.
- Es ist wichtig, dass jede Dich-
tung einzeln eingelegt und se-
parat verpresst wird.
5) Brille 4 mittels Schrauben 1
auf die Packung montieren.
6) Dichtung durch Anziehen der
Muttern einstellen 2
I1) SOSTITUZIONE DELLA TE-
NUTA PER TESTATA MOTRICE
E PER SUPPORTO DI ESTREMI-
TA'
- Staccare la corrente
Con riferimento alla Fig.1
1) Togliere dadi 2
2) Togliere bulloni 1
3) Aprire flangia porta baderne
4
4) Sostituire baderne 3
- Togliere tutti i resti delle vec-
chie baderne.
- Inserire e pressare una ba-
derna per volta uniformemen-
te nella propria sede.
- E’ importante inserire e pres-
sare ogni baderna separata-
mente.
5) Assemblare flangia 4 sulle
baderne con bulloni 1
6) Eseguire registrazione pre-
carico baderne con dadi 2
È1) ÇÀÌÅÍÀ ÓÏËÎÒÍÅÍÈß
ÐÅÄÓÊÒÎÐÀ È ÓÇËÀ
ÊÎÍÖÅÂÎÃÎ ÏÎÄØÈÏÍÈÊÀ
- Îòñîåäèíèòü èñòî÷íèê
ïèòàíèÿ
Ñî ññûëêîé íà Ðèñ. 1
1) Óäàëèòü ãàéêè 2
2) Óäàëèòü áîëòû 1
3) Îòêðûòü ñàëüíèê 4
4) Çàìåíèòü óïëîòíèòåëü 3
- Òùàòåëüíî óäàëèòü âñå
îñòàòêè ñòàðîãî
óïëîòíåíèÿ.
- Çàìåíÿòü ïî îäíîìó
óïëîòíåíèþ è ðàâíîìåðíî
ïðîòîëêíóòü åãî â åãî
êîíå÷íîå ïîëîæåíèå è
íàæàòü íà íåãî.
- Âàæíî, ÷òîáû êàæäîå
óïëîòíåíèå áûëî
ðàñïîëîæåíî è íàæèìàëîñü
îòäåëüíî.
5) Óñòàíîâèòü ñàëüíèê 4 íà
óïëîòíèòåëü, èñïîëüçóÿ
áîëòû 1
6) Îòðåãóëèðîâàòü ñàëüíèê
ïóòåì çàòÿãèâàíèÿ ãàåê 2
