CONNEXION ELECTRICA

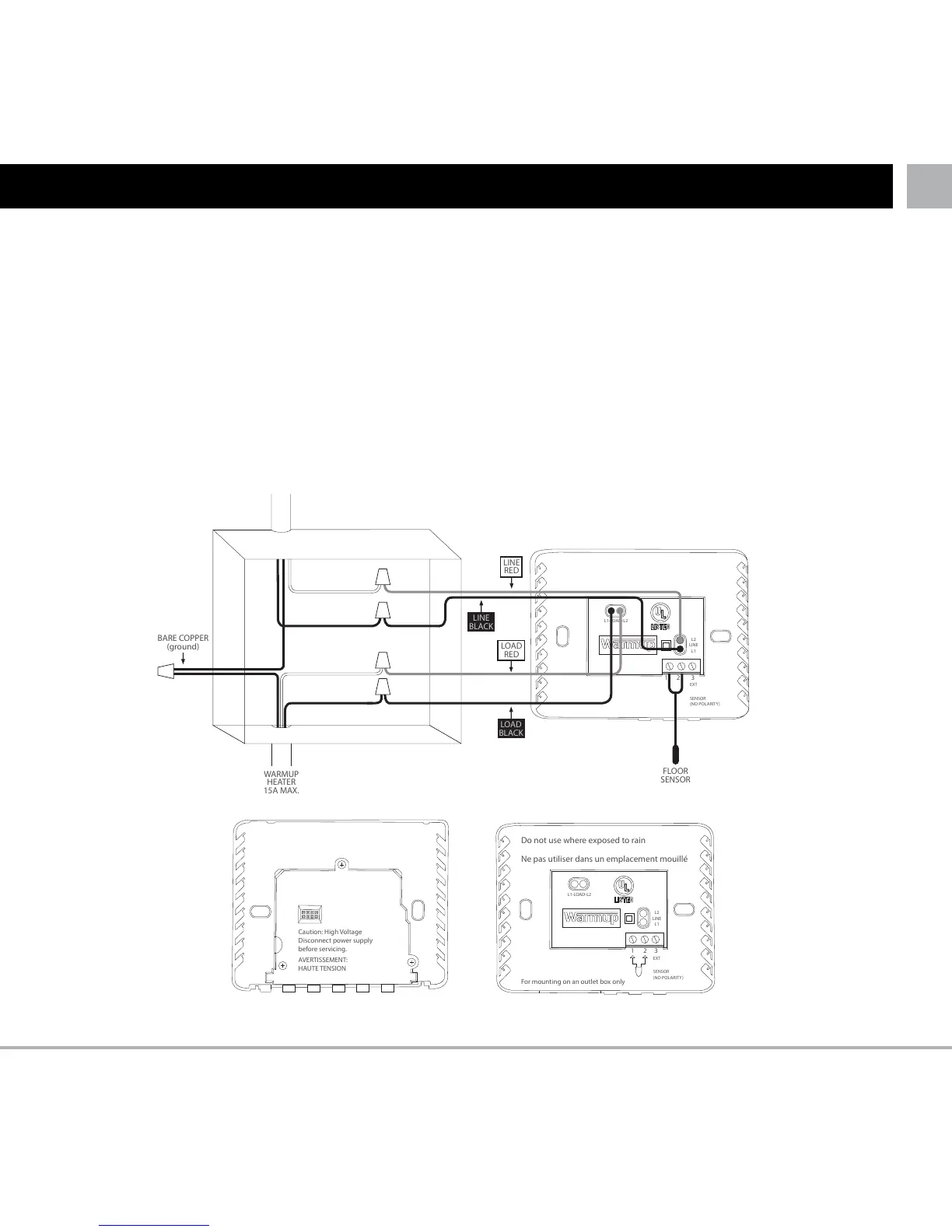

Conecte los cables de la base de alimentación a la fuente de alimentación y carga usando conectores
enroscables para cables de cobre (ver el diagrama abajo).
1. Conecte al suministro (fase y neutral – MAX 240V)
2. Conecte al calefactor (es) Warmup (Fase y neutral – MAX 3600W/ 16 Amps)
3. Conecte al 1er cable del sensor de suelo (el color no es importante)
4. Conecte al 2o cable del sensor de suelo (el color no es importante)
NOTA: Todos los cables y las conexiones deben ser realizados por un electricista calificado y deben
cumplir con el código eléctrico local.
