mAINTENANcE

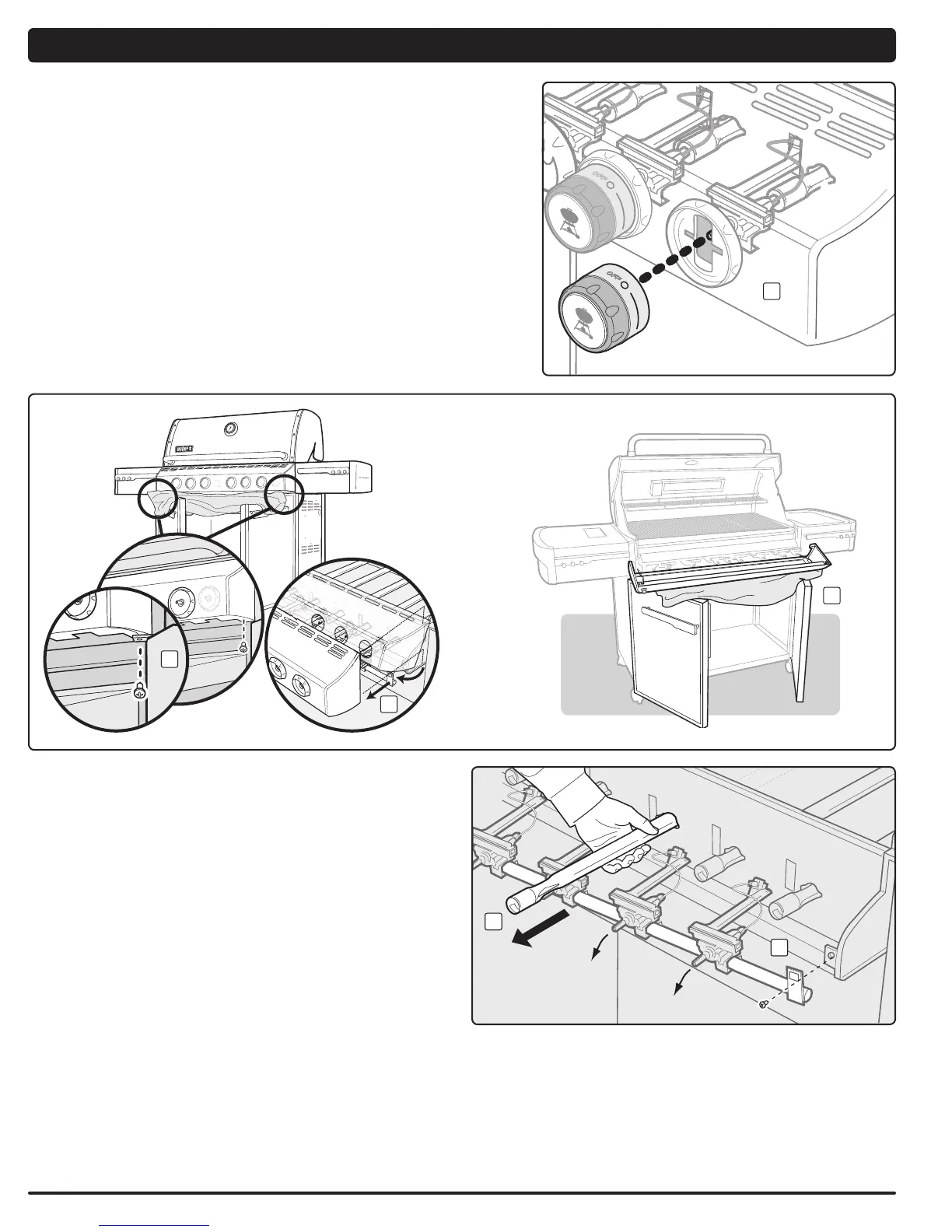

REMPLACEMENT DES BRULEURS PRINCIPAUX
Remarque: Votre grill à gaz Summit
®
doit être éteint et avoir refroidi.
A) Fermez le gaz à la source.
B) Déconnectez l’arrivée de gaz.
C) Retirez les grilles de cuisson.
D) Retirez les barres Flavorizer
®
.
E) Retirez le boîtier du fumoir (si inclus dans votre modèle).
Retirer le panneau de commandes
Pièces nécessaires : un tournevis cruciforme et une serviette.
A) Retirez les boutons de commande du brûleur (1).
B) Ouvrez les deux portes et placez une serviette au-dessus des portes.
Ceci protègera le panneau de commandes ainsi que les dessus des portes
contre les rayures lors de l’étape suivante.
C) Retirez les vis du dessous du panneau de commandes à l’aide d’un tournevis
cruciforme (2).
D) Inclinez le panneau de commandes vers l’avant et soulevez-le pour l’éloigner du
grill (3). (Pour les modèles Summit
®
avec fonctionnalités LED : Faites attention à ne
pas briser ou déconnecter les câbles des LED du panneau de commandes.)
E) Placez le panneau de commandes sur la serviette qui couvre l’ensemble des
portes (4).
F) Retirez les deux vis qui maintiennent le collecteur contre le boîtier de cuisson.
Retirez l’ensemble du collecteur du cadre du collecteur (5).
G) Retirez le(s) tube(s) du/des brûleur(s) sélectionné(s) du cadre du collecteur et
remplacez-le(s) par un/des tube(s) de brûleur(s) neuf(s) (6).
Il est possible que le grill
de l’illustration présente
de légères différences par
rapport au modèle acheté.
5
6
