NOTAS!
- As notas (1) a (8) citadas nas tabelas 1, 2 e 3 são conforme item 8.1 do manual do
usuário. Note que a especificação de temperatura ambiente (ao redor do inversor) para
inversores CFW11 XXXX X X O 54 ... é de -10 °C (14 °F) a 40 °C (104 °F). É possível que
esse inversor opere em ambientes com temperatura ambiente ao redor do inversor até 50 °C
(122 °F) se for aplicada redução da corrente de saída de 2 % para cada °C acima de 40 °C
(104 °F). Essa redução da corrente de saída é válida para todas frequências de chaveamento.
- As tabelas 1, 2 e 3 deste adendo substituem a tabela 8.1 do manual do usuário.
3. INSTALAÇÃO E CONEXÃO
3.1 Instalação Mecânica
3.1.1 Condições Ambientais
Condições ambientais permitidas para funcionamento:
- Temperatura: -10 ºC a 40 ºC - condições nominais (medida ao redor do inversor).
- De 40 ºC a 50 ºC - redução da corrente de 2 % para cada grau Celsius acima de 40 ºC.
- Umidade relativa do ar: de 5 % a 90 % sem condensação.
- Altitude máxima: até 1000 m - condições nominais.
- De 1000 m a 4000 m - redução da corrente de 1 % para cada 100 m acima de 1000 m de altitude.
3.1.2 Posicionamento e Fixação
(a) Dimensões externas

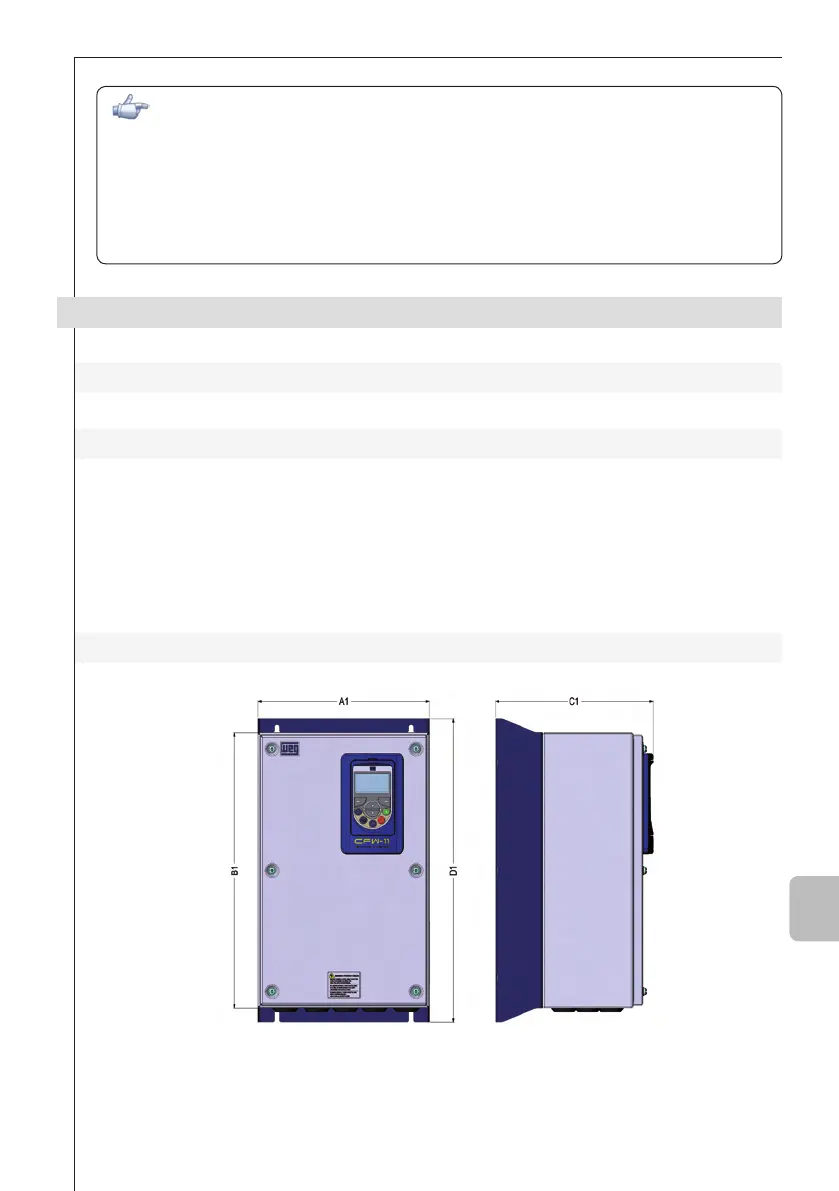

Figura 1 (a) - Dados para instalação da mecânica
