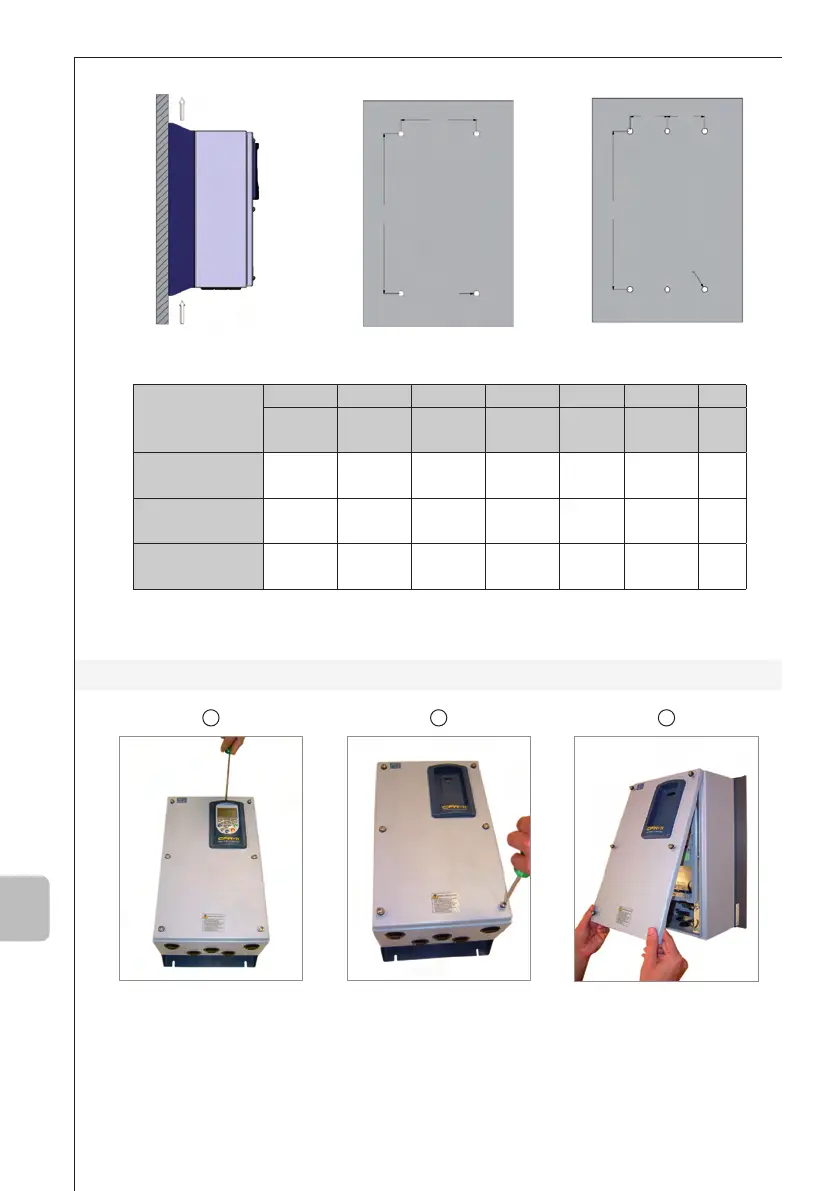

WEG CFW-11 Series Manual

32
PORTUGUÊS
Fluxo de ar
(b) Montagem em superfície (c) Fixação para Mec 1 e 2 (d) Fixação para Mec 3
Modelo
A1 B1 C1 D1 a2 b2 c2
mm
(in)
mm
(in)
mm
(in)
mm
(in)
mm
(in)
mm
(in)
M
Mec 1
255
(10.04)
410
(16.14)
235
(9.23)
450
(17.72)
200
(7.87)
425
(16.73)
M6
Mec 2
350
(13.78)
625
(24.61)
298
(11.71)
675
(26.57)
250
(9.84)
650
(25.59)
M8
Mec 3
400
(15.75)
825
(32.48)
389
(15.31)
875
(34.45)
150
(5.91)
850
(33.46)
M8
Tolerância das cotas: ±1.0 mm (±0.039 in).
Figura 1 (b) a (d) (cont.) - Dados para instalação da mecânica
3.1.3 Acesso aos Bornes de Controle e Potência e Montagem da Tampa Frontal
1 2 3
3 4
5
2
1
6
Obs.: Para a montagem da tampa frontal a sequência de aperto é: 1-2-3-4-5-6. Torque: 2,5 Nm.
Figura 2 - Remoção da HMI e da tampa frontal
a2
∅ c2
b2
∅ c2
b2
a2 a2

WEG CFW-11 Series Specifications

General

Output Voltage	0 to Input Voltage
Communication	Modbus RTU, Profibus DP, Ethernet/IP, CANopen
Protection	Overcurrent, Overvoltage, Undervoltage, Overtemperature, Short Circuit
Humidity	5% to 95% (non-condensing)
Enclosure Rating	IP20
Input Voltage	200-240V AC, 380-480V AC, 500-600V AC
Storage Temperature	-25 to 65 °C (-13 to 149 °F)
