Informaciones Generales
22 | CPW22
Español
¡NOTA!
Dependiendo de la aplicación y de la configuración, algunos recursos no estarán disponibles.
2.2 FUNCIONES
El CPW22 es alimentado (A1 / A2) con extra bajo tensión (SELV / PELV). El sistema lógico interno cierra los contactos
de seguridad cuando se cierran las entradas de seguridad monitoreadas y se presiona el botón de arranque (S21).
Cuando la llave de seguridad monitoreada es abierta (S12 / S13 / S14), los contactos de salida (13-14 / 23-24 /
33-34), accionados positivamente, son abiertos y apagan la máquina con seguridad. Está garantizado que una
única falla no lleve a la pérdida de la función de seguridad y que toda falla sea detectada por el monitoreo interno
de forma cíclica, asegurando detección luego de la reenergización.
POWER
START
LOGIC
S21 S10 S11 S12 S13 S14
K1
K2
A1 A2 14 24 34 42
13 23 33 41
+ -
+
-

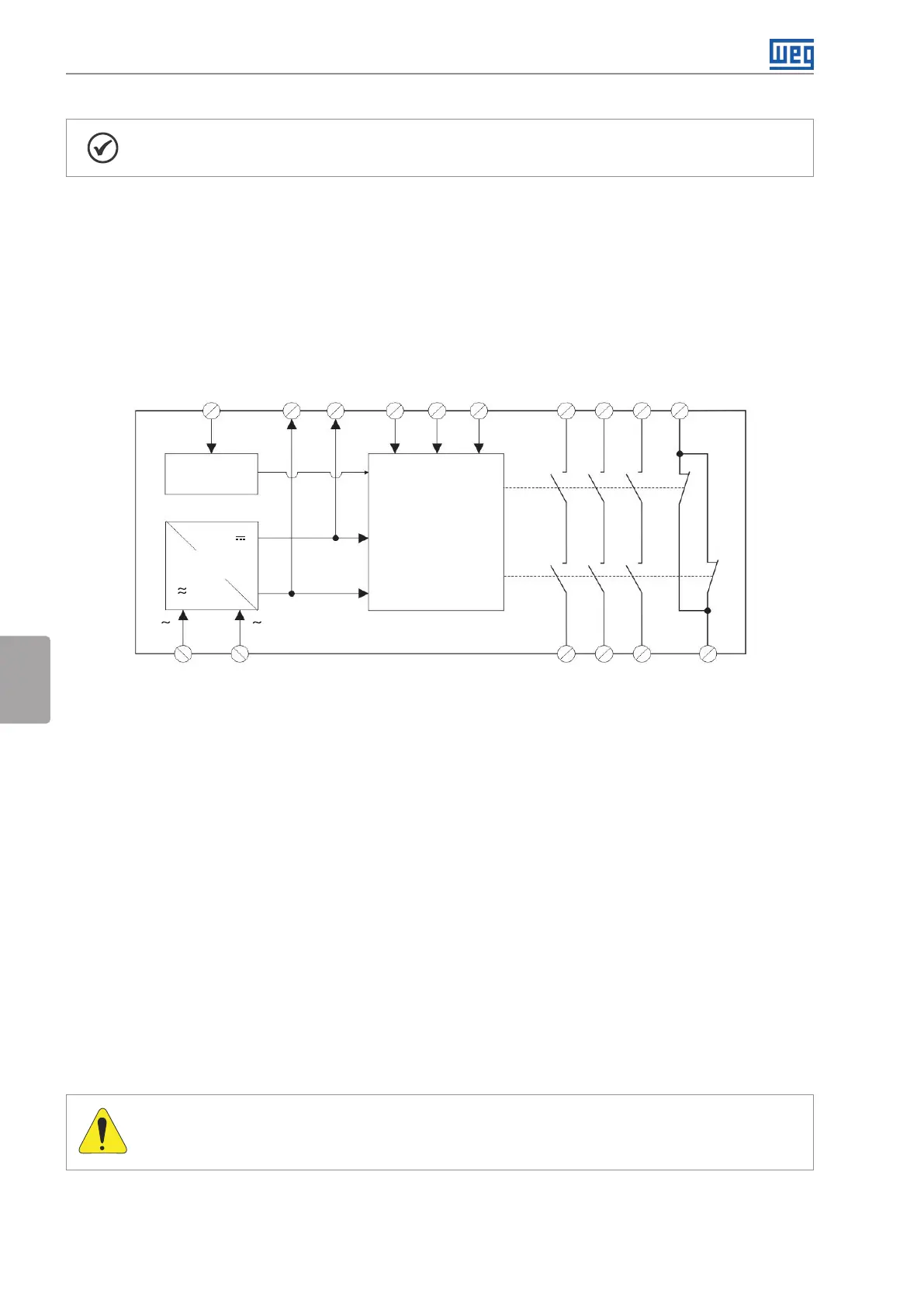

Tabla 2.1: Diagrama de bloques
 CIRCUITO DE SEGURIDAD CON CANAL SIMPLE
Un único contacto con accionamiento positivo en el componente de seguridad es conectado al relé. Este tipo de
conexión es adecuado para las categorías 1 o 2, de acuerdo con la EN ISO 13849-1.
 CIRCUITO DE SEGURIDAD CON CANAL DOBLE
Dos contactos, de los cuales por lo menos uno tiene accionamiento positivo, son conectados al relé. Este tipo
de conexión es adecuado para las categorías 3 o 4, de acuerdo con la EN ISO 13849-1.
 CONTROL DE ARRANQUE DEL RELÉ
Tras su apagado, el relé debe ser reiniciado manual o automáticamente:
 Arranque manual: El relé es encendido por el accionamiento de un botón. Antes, las entradas de seguridad
deben ser restablecidas.
 Arranque automático: El relé se enciende automáticamente así que las entradas de seguridad vuelven al
estado seguro.
¡ATENCIÓN!
El nuevo arranque de la máquina sólo puede ocurrir automáticamente si es garantizado que no existe
ninguna posibilidad de un estado peligroso.
