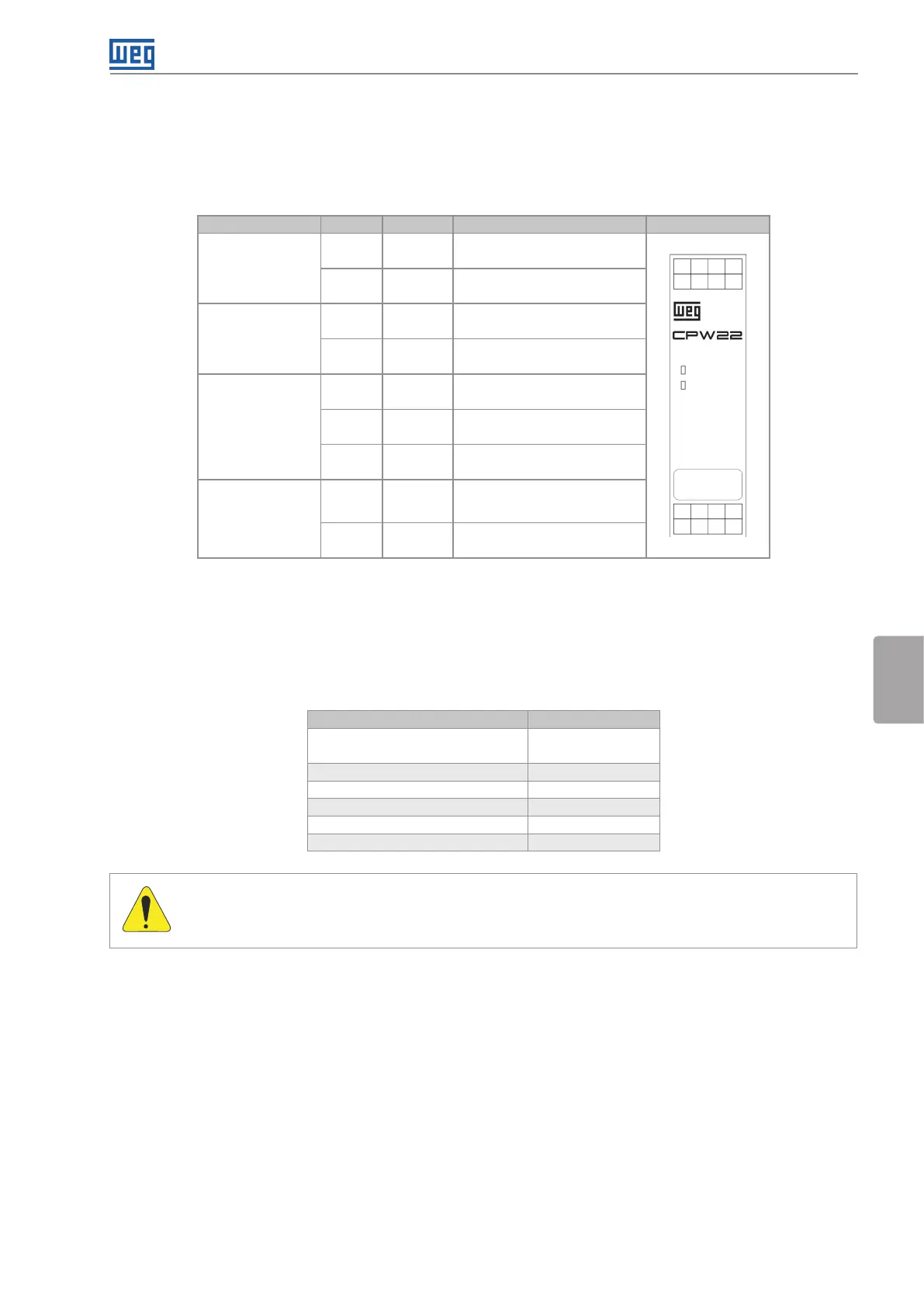

Instalacion y Conexion
CPW22 | 27
Español
3 INSTALACION Y CONEXIÓN
3.1 CONEXIONES
Tabla 3.1: Descripciones de conexión
Descripción Tipo Conector Función Vista Frontal
Alimentación
Entrada A1 CA / CC Positivo [+]
41
42
A1
S10
13
14
S11
S12
S14
S13
S21
A2
RELAY 1
RELAY 2
23
24
33
34
Entrada A2 CA / CC Negativo [-]
Tensión de control
Salida S10 Referencia negativa [-]
Salida S11 Referencia positiva [+]
Entradas
monitoreadas
Entrada S12 Entrada PNP de un solo canal
Entrada
S13
S14
Entrada NPN de doble canal
Entrada PNP de doble canal
Entrada S21 Control de arranque PNP
Contactos de
seguridad
Salida
13-14
23-24
33-34
Cam ino s de l a c or rie nte de s al ida
3 contactos NA
Salida 41- 42
Salida auxiliar
1 contacto NC
INSTRUCCIONES DE CONEXIÓN
La conexión eléctrica del relé de seguridad a otros dispositivos es realizada por terminales fijados con tornillos.
Para garantizar la integridad de las conexiones eléctricas, deben ser consideradas las siguientes instrucciones
de conexión:
Tabla 3.2: Instrucciones de conexión eléctrica
Parámetro Valor
Sección del cable
24 a 12 AWG
0,5 a 2,5 mm²
Resistencia del cable ≤ 40 Ω
Largo del cable de la línea de control ≤ 100 m
Tipo de conexión Bornes con tornillos
Herramienta Hendidura Nº 3
Torque ≤ 0,4 N.m.
¡ATENCIÓN!
Asegúrese de que el relé de seguridad está desconectado antes de realizar las conexiones eléctricas.
No utilice el relé de seguridad como alimentación para dispositivos externos.
