Informações Gerais
38 | CPW22
Português
NOTA!
Dependendo da aplicação e da configuração, alguns recursos não estão disponíveis.
2.2 FUNÇÕES
O CPW22 é alimentado (A1 / A2) com extra baixa tensão (SELV / PELV). O sistema lógico interno fecha os contatos
de segurança quando as entradas de segurança monitoradas são fechadas e o botão iniciar (S21) é pressionado.
Quando a chave de segurança monitorada é aberta (S12 / S13 / S14), os contatos de saída (13-14 / 23-24 / 33-
34), acionados positivamente, são abertos e desligam a máquina com segurança. É garantido que uma única
falha não leve à perda da função de segurança e que toda falha seja detectada pelo monitoramento interno de
forma cíclica, assegurando detecção após reenergização.
POWER
START
LOGIC
S21 S10 S11 S12 S13 S14
K1
K2
A1 A2 14 24 34 42
13 23 33 41
+ -
+
-

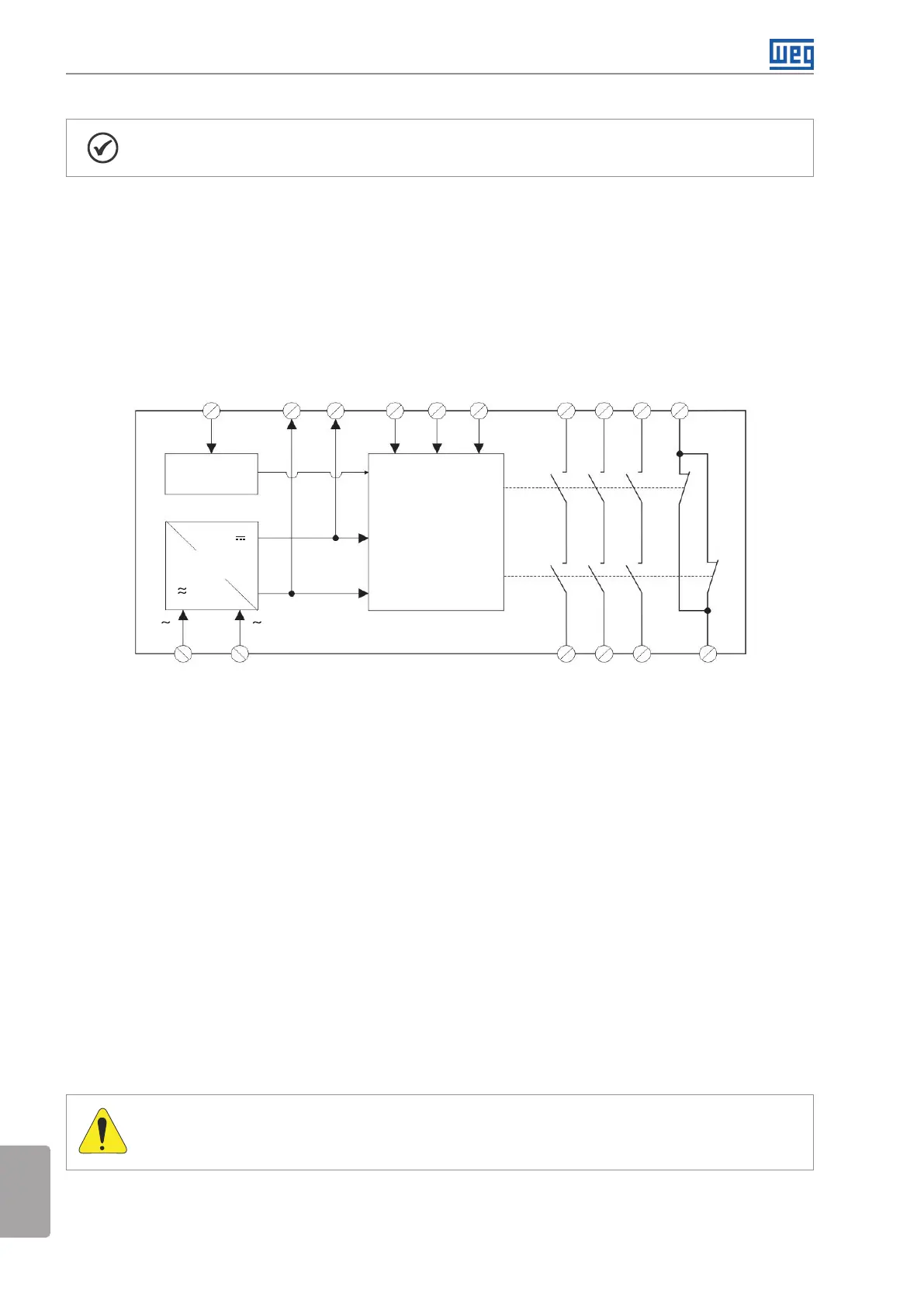

Figura 2.1: Diagrama de blocos
 CIRCUITO DE SEGURANÇA COM CANAL SIMPLES
Um único contato com acionamento positivo no componente de segurança é conectado ao relé. Este tipo de
conexão é adequado para as categorias 1 ou 2 de acordo com a EN ISO 13849-1.
 CIRCUITO DE SEGURANÇA COM CANAL DUPLO
Dois contatos, dos quais pelo menos um tem acionamento positivo, são conectados ao relé. Este tipo de conexão
é adequado para as categorias 3 ou 4 de acordo com a EN ISO 13849-1.
 CONTROLE DE PARTIDA DO RELÉ
Após seu desligamento, o relé deve ser reiniciado manual ou automaticamente:
 Disparo manual: O relé é ligado pelo acionamento de um botão. Antes, as entradas de segurança devem ser
restabelecidas.
 Disparo automático: O relé liga automaticamente assim que as entradas de segurança voltam ao estado
seguro.
ATENÇÃO!
A nova partida da máquina só pode ocorrer automaticamente se for assegurado que não há nenhuma
possibilidade de haver um estado perigoso.
