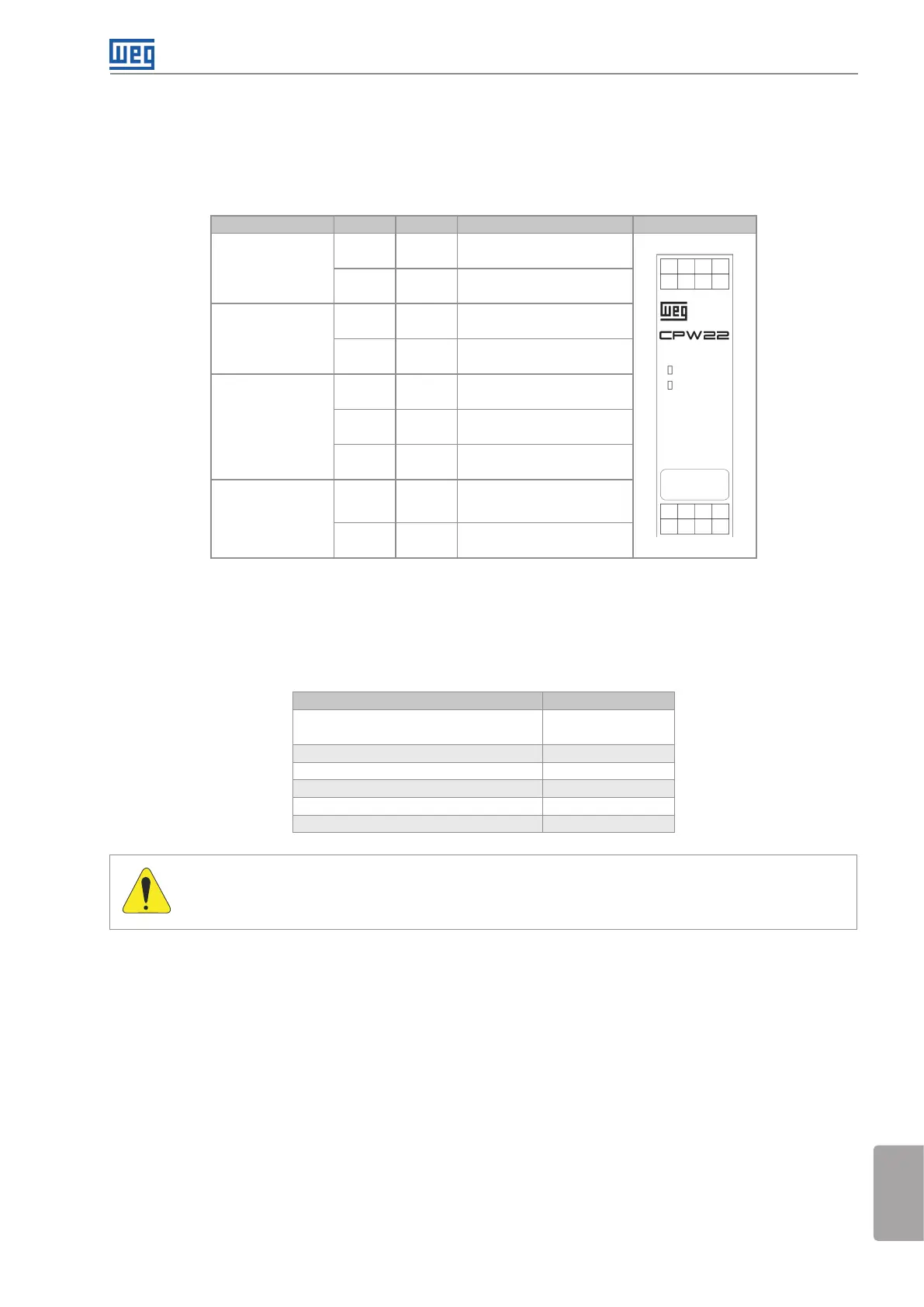

3 INSTALAÇÃO E CONEXÃO
3.1 CONEXÕES
Tabela 3.1: Descrições de conexão
Descrição Tipo Pino Função Vista Frontal
Alimentação
Entrada A1 CA / CC Positivo [+]
41
42
A1
S10
13
14
S11
S12
S14
S13
S21
A2
RELAY 1
RELAY 2
23
24
33
34
Entrada A2 CA / CC Negativo [-]
Tensão de controle
Saída S10 Referência negativa [-]
Saída S11 Referência positiva [+]
Entradas
monitoradas
Entrada S12 Entrada PNP de simples canal
Entrada
S13
S14
Entrada NPN de duplo canal
Entrada PNP de duplo canal
Entrada S21 Controle de partida PNP
Contatos de
segurança
Saída
13-14
23-24
33-34
Camin hos da corrente de sa ída
3 contatos NA
Saída 41- 42
Saída Auxiliar
1 contato NF
 INSTRUÇÕES DE CONEXÃO
A conexão elétrica do relé de segurança a outros dispositivos é realizada por terminais fixos com parafusos.
Para garantir a integridade das conexões elétricas, as seguintes instruções de conexão devem ser consideradas:
Tabela 3.2: Instruções de conexão elétrica
Parâmetro Valor
Seção do cabo
24 a 12 AWG
0,5 a 2,5 mm²
Resistência do cabo ≤ 40 Ω
Comprimento do cabo da linha de controle ≤ 100 m
Tipo de conexão Bornes com parafusos
Ferramenta Fenda Nº 3
Torque ≤ 0,4 N.m.
ATENÇÃO!
Certifique-se de que o relé de segurança está desligado antes de realizar as conexões elétricas.
Não use o relé de segurança como alimentação para dispositivos externos.
