WEG CPW22 - Aplicaciones

Informaciones Generales
CPW22 | 23
Español

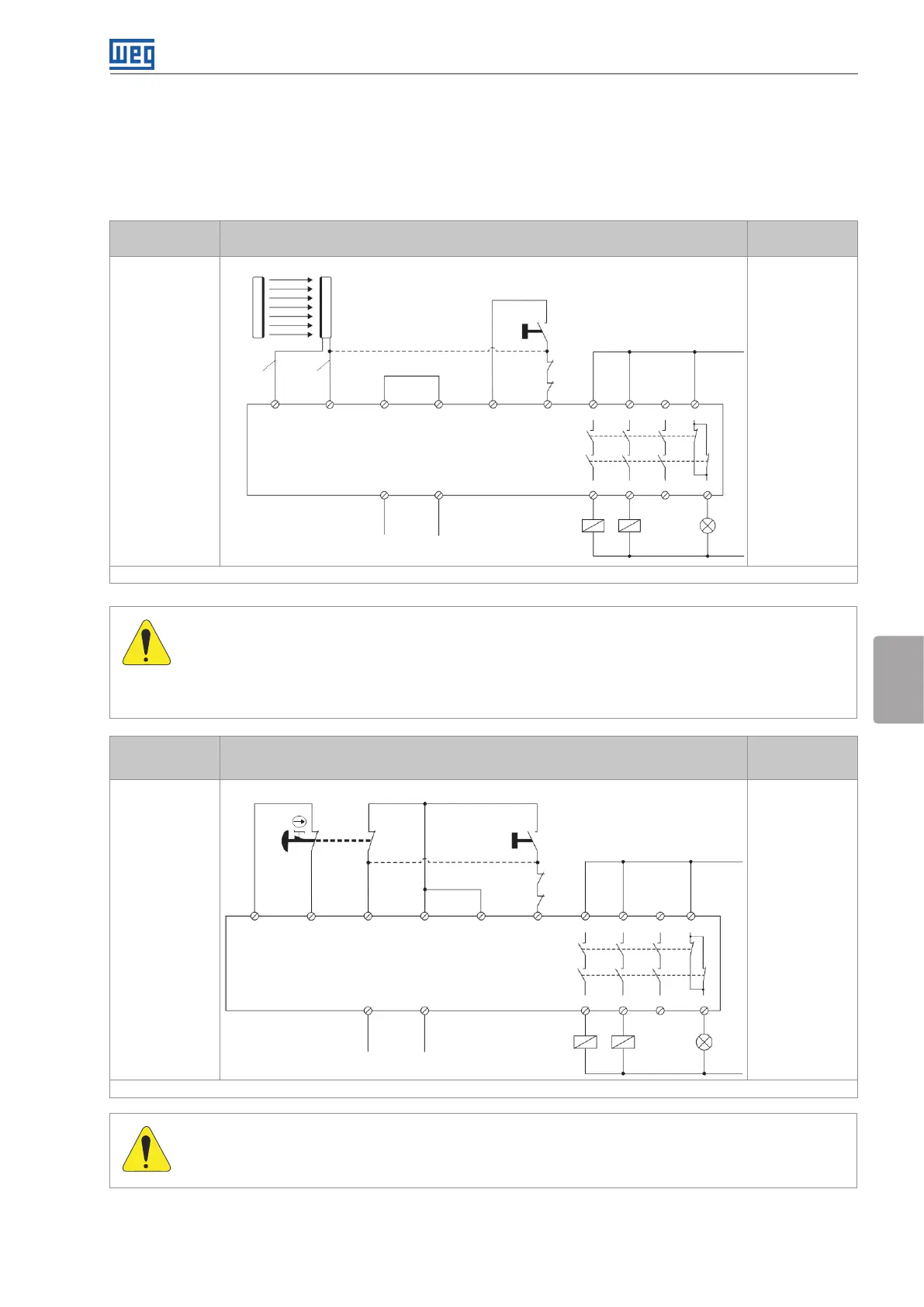

2.3 APLICACIONES
Dependiendo de la aplicación o del resultado de la evaluación de riesgo de acuerdo la norma ISO 13849-1 y el
nivel de seguridad alcanzado de acuerdo con la norma IEC 61508, el CPW22 debe ser conectado de acuerdo
con los ejemplos de abajo:
Adecuado Equipos de Protección Electrosensibles
Nivel de
Seguridad
Cortina de luz
Dispositivos de
salidas OSSD
E
OSSD 2 OSSD 1
S14 S12 S13
A1
S10
A2
24 V
S11 S21 13
14
K1 K2 X1
N
23
24
33
34
41
42
K1 *
L
K2 *
R
Cortina
de luz
Arranque manual
Arranque automático
~ ~
+ -
EN ISO 13849-1
PL e
CAT 4
IEC 61508 1-7
SIL 3
IEC 62061
SIL CL3
Dispositivo de entrada doble canal, tipo OSSD, con arranque manual (arranque automático jumpear S12 / S21).
¡ATENCIÓN!
Debe ser usada la misma conexión de referencia de puesta a tierra para todos los componentes del
sistema.
Para aplicaciones con llaves de seguridad mecánicas o electromecánicas con o sin contacto, no se
recomienda el uso de entradas de canal doble con dos entradas PNP.
Adecuado
Llaves de Seguridad Mecánicas con/sin Bloqueo de Protección
Llaves de Seguridad sin Contacto
Conjunto de Maniobra de Parada de Emergencia
Nivel de
Seguridad
Botones de
emergencia
Llaves de
emergencia
Sensor de red
S10
~ ~
24 V+ -
S11
S14 S21 13
A1 A2
14
K1
K2 X1
24 34 42
23 33 41S13 S12
K1 *
L
N
K2 *
Parada de emergencia
Arranque manual
Arranque automático
EN ISO 13849-1
PL d
CAT 3
IEC 61508 1-7
SIL 2
IEC 62061
SIL CL2
Dispositivo de entrada doble canal, tipo de contacto mecánico o electromecánico, con arranque manual (arranque automático jumpear S12 / S21).
¡ATENCIÓN!
Para aplicaciones con interruptores de seguridad mecánicos o electromecánicos, con o sin contactor,
es altamente recomendable el uso de entradas de canal doble con un canal PNP y el otro NPN.
