3.2 MONTAGEM
O CPW22 é destinado à instalação em painéis de controle com um grau mínimo de proteção IP54, montado em
um trilho DIN de 35 mm de acordo com o DIN EN 60715 TH35.
Fixação em trilho DIN de 35 mm
1º Coloque sobre o trilho DIN.
2º Pressione a ação da mola.
3º Puxe para baixo, trave.
1º
2º
3º
Instalado
Remoção
1º Coloque sobre o trilho DIN.
2º Pressione a ação da mola.
3º Puxe para baixo, trave.
1º
3º
2º

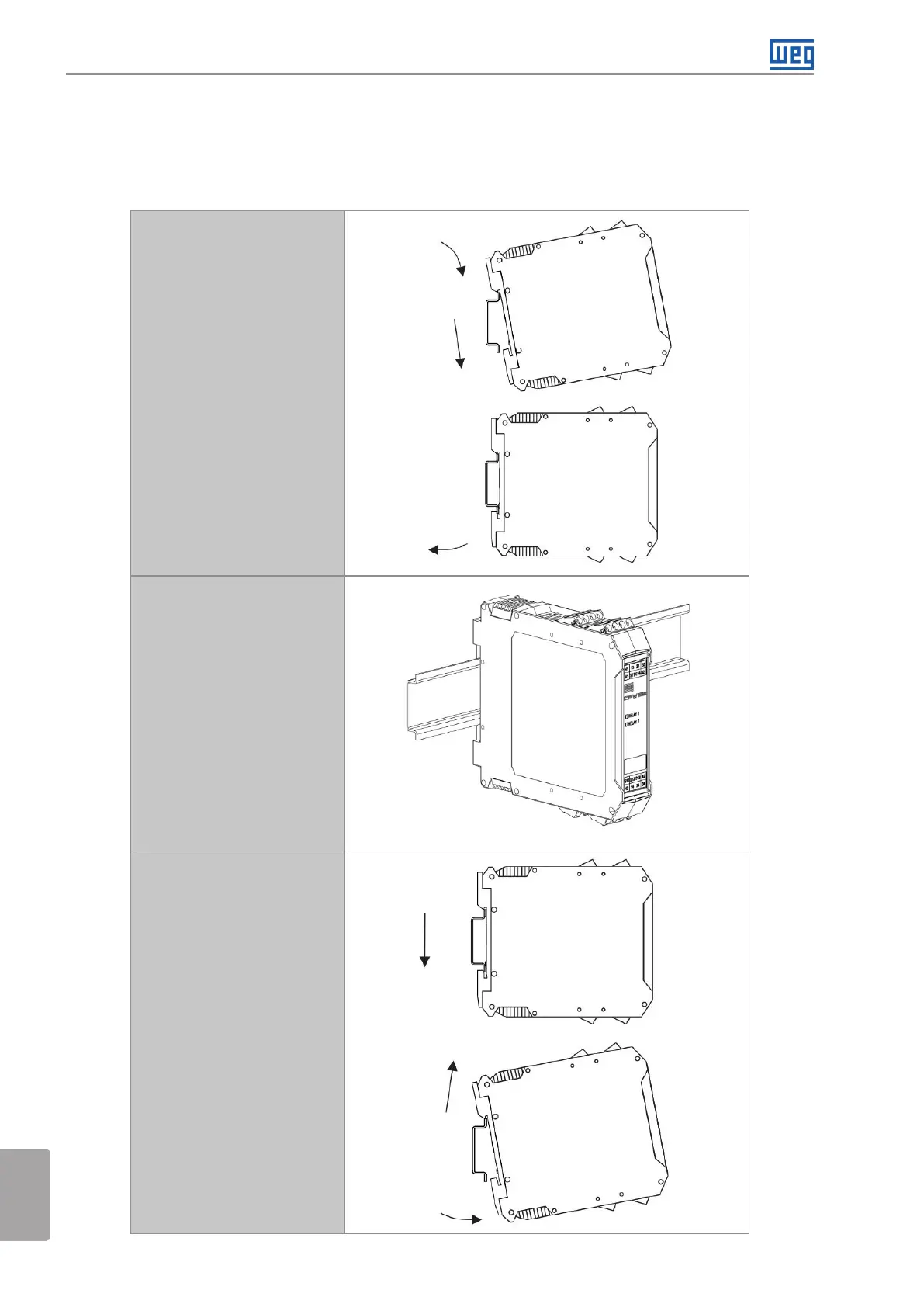

Figura 3.1: Montagem
