3.2 MONTAJE
El CPW22 está diseñado para su instalación en gabinetes de control con un grado mínimo de protección de IP54,
montado en un riel DIN de 35 mm según DIN EN 60715 TH35.
Fijación en riel DIN de 35 mm
1º Colocar en el riel DIN.
2º Presione la acción de la muella.
3º Tire hacia abajo, bloquear.
1º
2º
3º
Instalado
Eliminación
1º Presione la acción de la muella.
2º Tirar hacia abajo y hacia adelante.
3º Tire hacia arriba para soltar.
1º
3º
2º

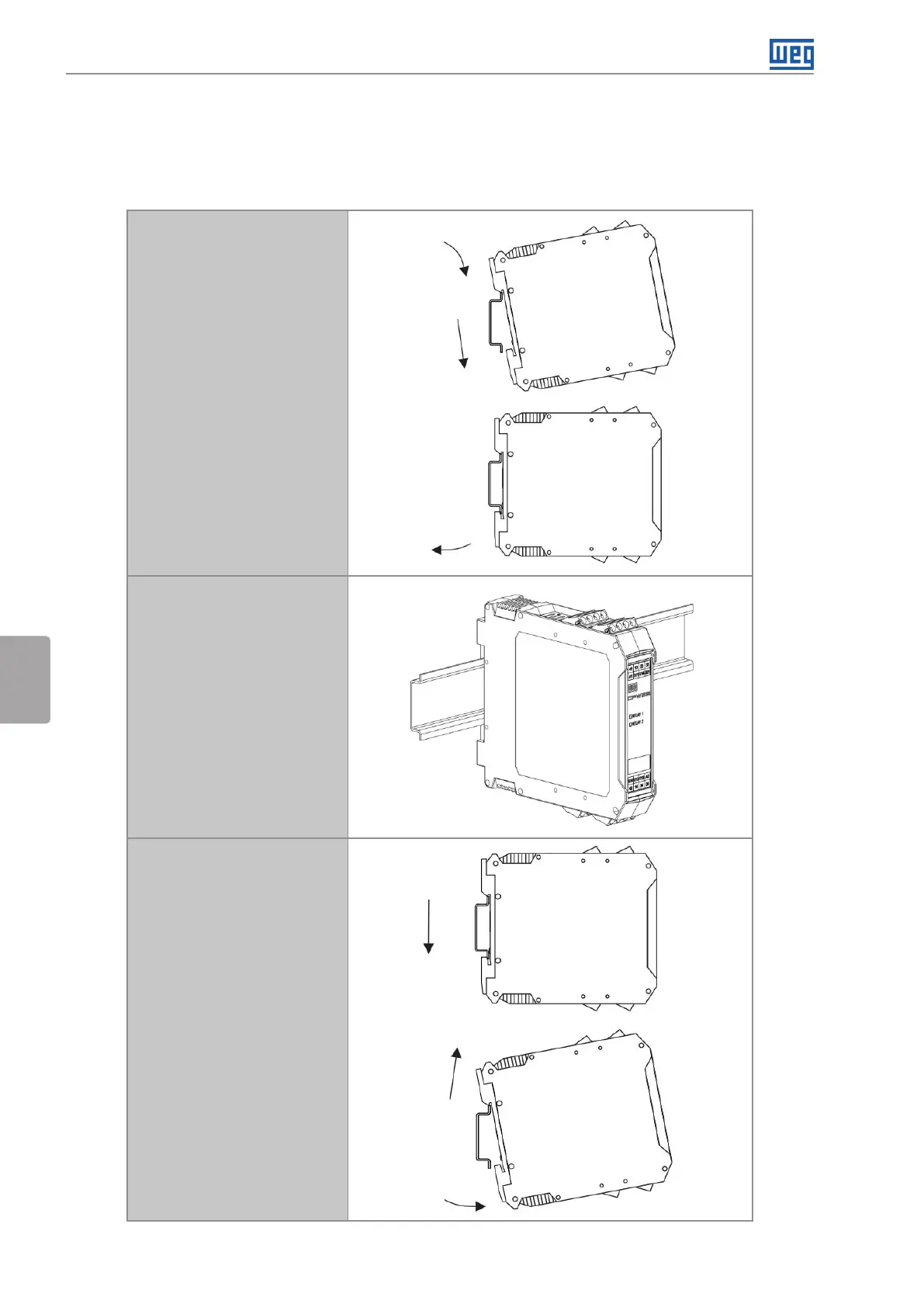

Figura 3.1: Montaje
