WEG CPW22 - Aplicações

Informações Gerais
CPW22 | 39
Português

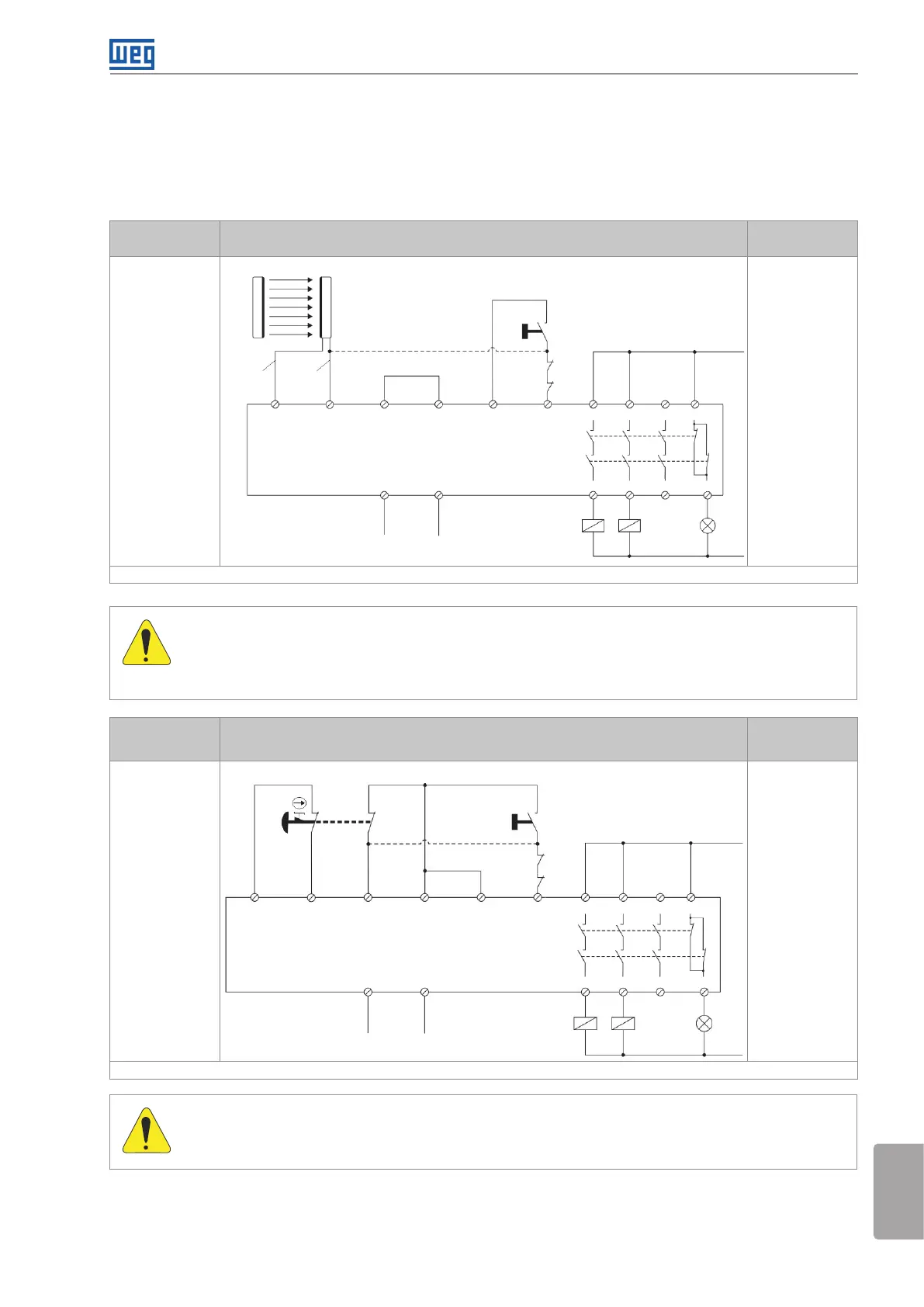

2.3 APLICAÇÕES
Dependendo da aplicação ou do resultado da avaliação de risco de acordo com a norma ISO 13849-1 e o nível
de segurança alcançado de acordo com a norma IEC 61508, o CPW22 deve ser conectado de acordo com os
exemplos abaixo:
Adequa Equipamentos de Proteção
Nível de
Segurança
Cortina de luz
Dispositivos de
saídas OSSD
E
OSSD 2 OSSD 1
S14 S12 S13
A1
S10
A2
24 V
S11 S21 13
14
K1 K2 X1
N
23
24
33
34
41
42
K1 *
L
K2 *
R
Cortina
de luz
Disparo manual
Disparo automático
~ ~
+ -
EN ISO 13849-1
PL e
CAT 4
IEC 61508 1-7
SIL 3
IEC 62061
SIL CL3
Dispositivo de entrada duplo canal, tipo OSSD, com disparo manual (disparo automático jumpear S12 / S21).
ATENÇÃO!
A mesma conexão de referência de aterramento deve ser usada para todos os componentes do sistema.
Para aplicações com chaves de segurança mecânicas ou eletromecânicas com ou sem contato, não
se recomenda o uso de entradas de canal duplo com duas entradas PNP.
Adequa
Chaves de Segurança Mecânicas com/sem Bloqueio de Proteção
Chaves de Segurança sem Contato
Conjunto de Manobra de Parada de Emergência
Nível de
Segurança
Botões de
emergência
Chaves de
emergência
Sensor de grade
S10
~ ~
24 V+ -
S11
S14 S21 13
A1 A2
14
K1
K2 X1
24 34 42
23 33 41S13 S12
K1 *
L
N
K2 *
Parada de emergência
Disparo manual
Disparo automático
EN ISO 13849-1
PL e
CAT 4
IEC 61508 1-7
SIL 3
IEC 62061
SIL CL3
Dispositivo de entrada duplo canal, tipo contato mecânico ou eletromecânico, com disparo manual (disparo automático jumpear S12 / S21).
ATENÇÃO!
Para aplicações com interruptores de segurança mecânicos ou eletromecânicos com ou sem contator
é altamente recomendável o uso de entradas de canal duplo com um canal PNP e outro NPN.
