Informações Gerais
40 | CPW22
Português

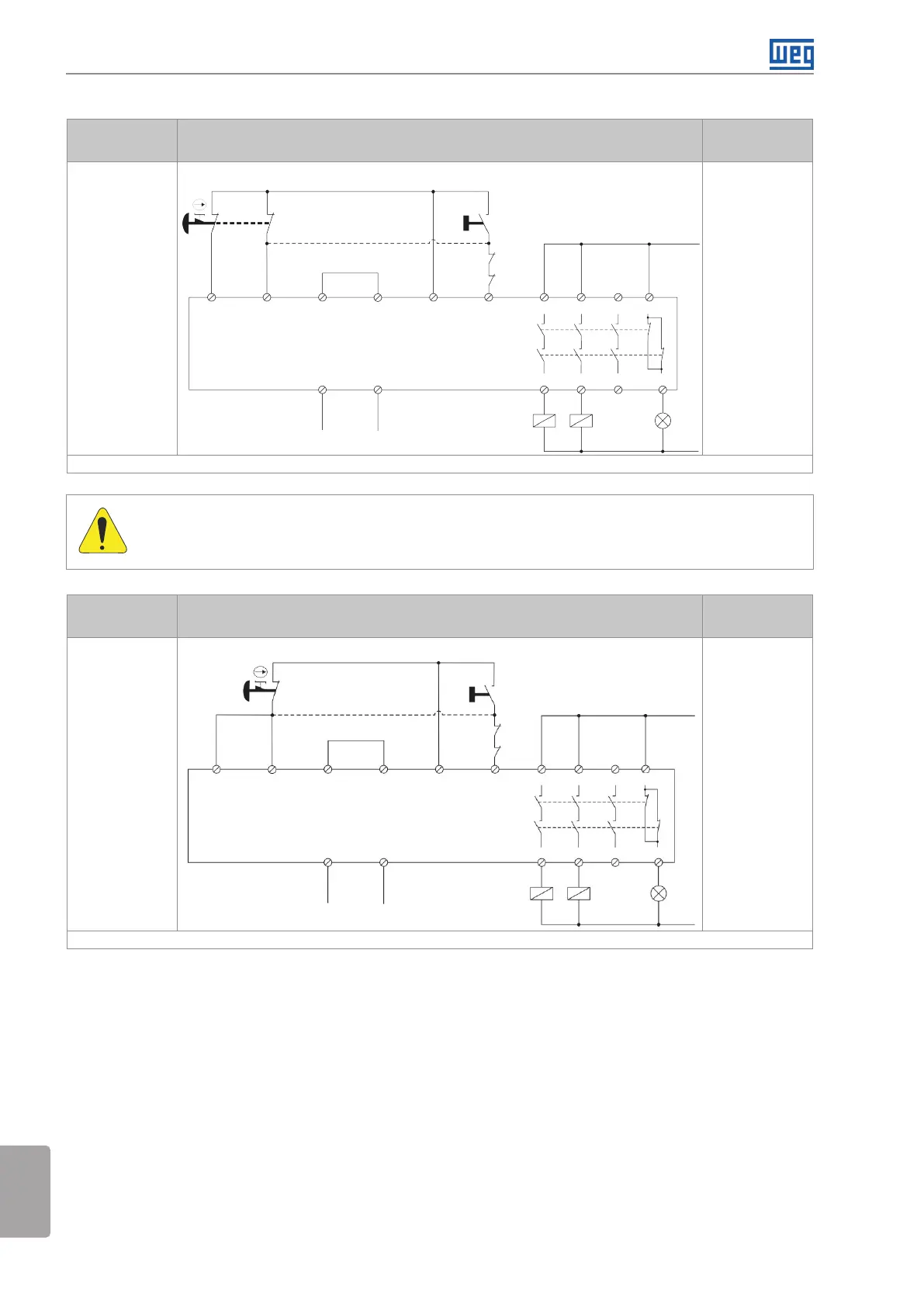

Adequa
Chaves de Segurança Mecânicas com/sem Bloqueio de Proteção
Chaves de Segurança sem Contato
Conjunto de Manobra de Parada de Emergência
Nível de
Segurança
Botões de
emergência
Chaves de
emergência
Sensor de grade
Disparo automático
S14
~ ~
24 V+ -
A1 A2 14 34 42
K1 K2
24
S12 S13 S10 S11 S21 13 23 33 41
K1 *
L
N
X1
K2 *
Parada de emergência
Disparo manual
EN ISO 13849-1
PL d
CAT 3
IEC 61508 1-7
SIL 2
IEC 62061
SIL CL2
Dispositivo de entrada duplo canal, tipo contato mecânico ou eletromecânico, com disparo manual (disparo automático jumpear S12 / S21).
ATENÇÃO!
Para aplicações com chaves de segurança mecânicas ou eletromecânicas com ou sem contato, não
se recomenda o uso de entradas de canal duplo com duas entradas PNP.
Adequa
Chaves de Segurança Mecânicas com/sem Bloqueio de Proteção
Chaves de Segurança sem Contato
Conjunto de Manobra de Parada de Emergência
Nível de
Segurança
Botões de
emergência
Chaves de
emergência
Sensor de grade
Parada de emergência
Disparo manual
L
N
K1 *
K2 *
~ ~
24 V+ -
S14 S12 S13 S10
A1 A2
S11 S21 13
14
K1 K2 X1
23
24
33
34
41
42
Disparo automático
EN ISO 13849-1
PL c
CAT 1
IEC 61508 1-7
SIL 1
IEC 62061
SIL CL1
Dispositivo de entrada simples canal, tipo contato mecânico ou eletromecânico, com disparo manual (disparo automático jumpear S12 / S21).
* Loop de retorno opcional para monitorar contatores ou módulos de expansão.
