7

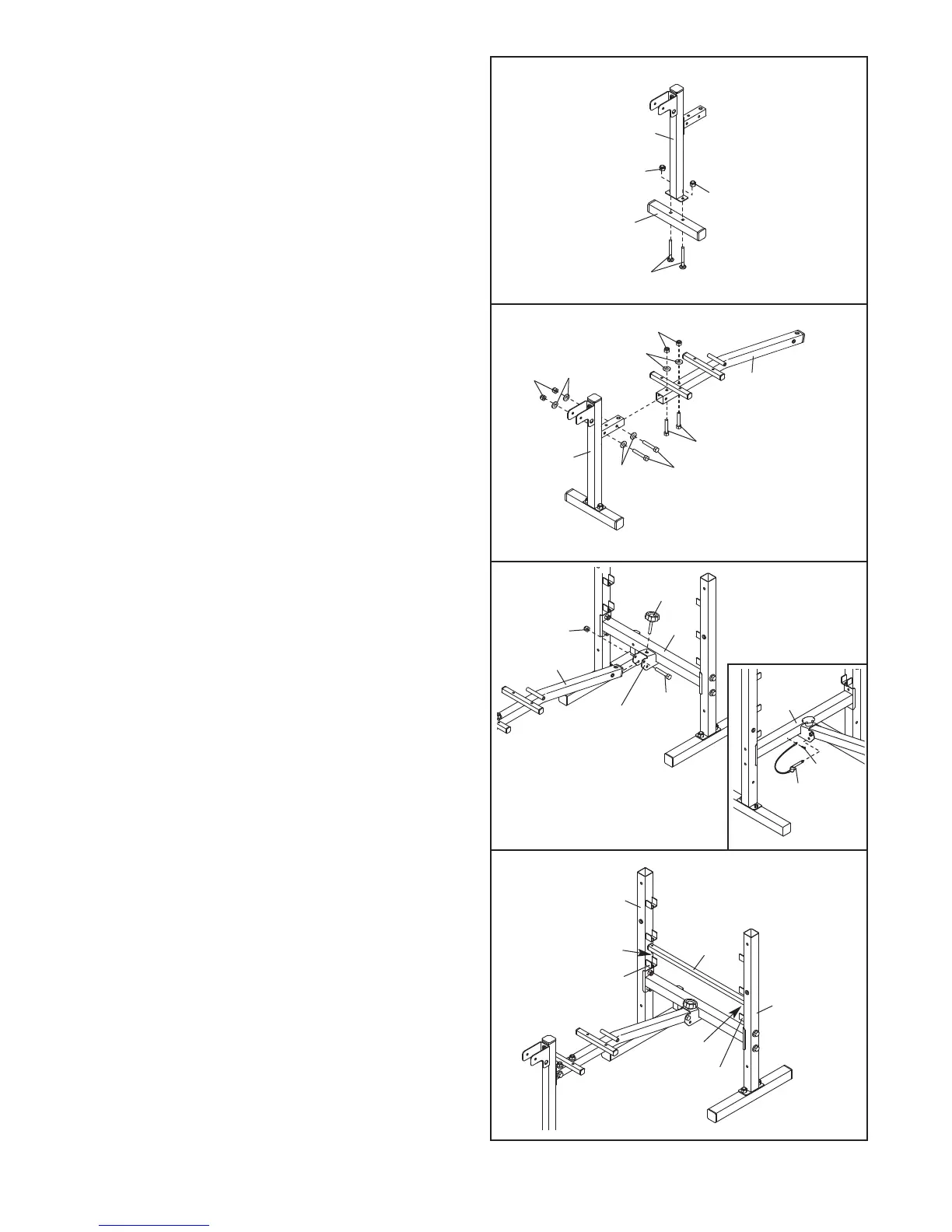

3. Conecte la Pata Delantera (2) al Estabilizador (3)
con dos Pernos de Porte de M10 x 58mm (74) y
d
os Contratuercas de Nylon Negras de M10 (66).
4. Conecte la Pata Delantera (2) a la Armadura (1)
con dos Pernos de M10 x 60mm (57), dos Pernos de
M10 x 55mm (59), seis Arandelas Negras de M10
(64), y cuatro Contratuercas de Nylon Negras de M10
(66).
5. Aplique un poco de grasa del Perno de M10 x
70mm (71). Conecte la Armadura (1) a la serie
superior de orificios en el sujetador en la Barra
Cruzada (12) con el Perno y una Contratuerca
Negra de Nylon de M10 (66). Luego, apriete la
Perilla de la Armadura (37) en el soporte sobre la
Barra Cruzada (12) y la Armadura (1).
Vea el dibujo interior. Inserte el Pasador de la
Barra Cruzada (29) en el juego de orificios infe-
rior en la Barra Cruzada (12). Conecte el Pasador
de la Barra Cruzada a la Barra Cruzada con un
T
ornillo
Taladro de M4 x 16mm (75).
3
66
6
6
74
2
3
4
2
66
64
64
64
66
59
57
1
71
Soporte
37
1
66
12
5
7
17
Sujetador
Pasador
6
Sujetador
Pasador
6
6. Oriente la Barra de Soporte (17) con los pasado-
res de cara hacia abajo como se muestra aquí.
Coloque la Barra de Soporte en uno de los jue-
gos de soportes en los Montantes Verticales
Izquierdo y Derecho (6, 7).
29
12
75
