Weider 245 Bench Manual Del Usuario

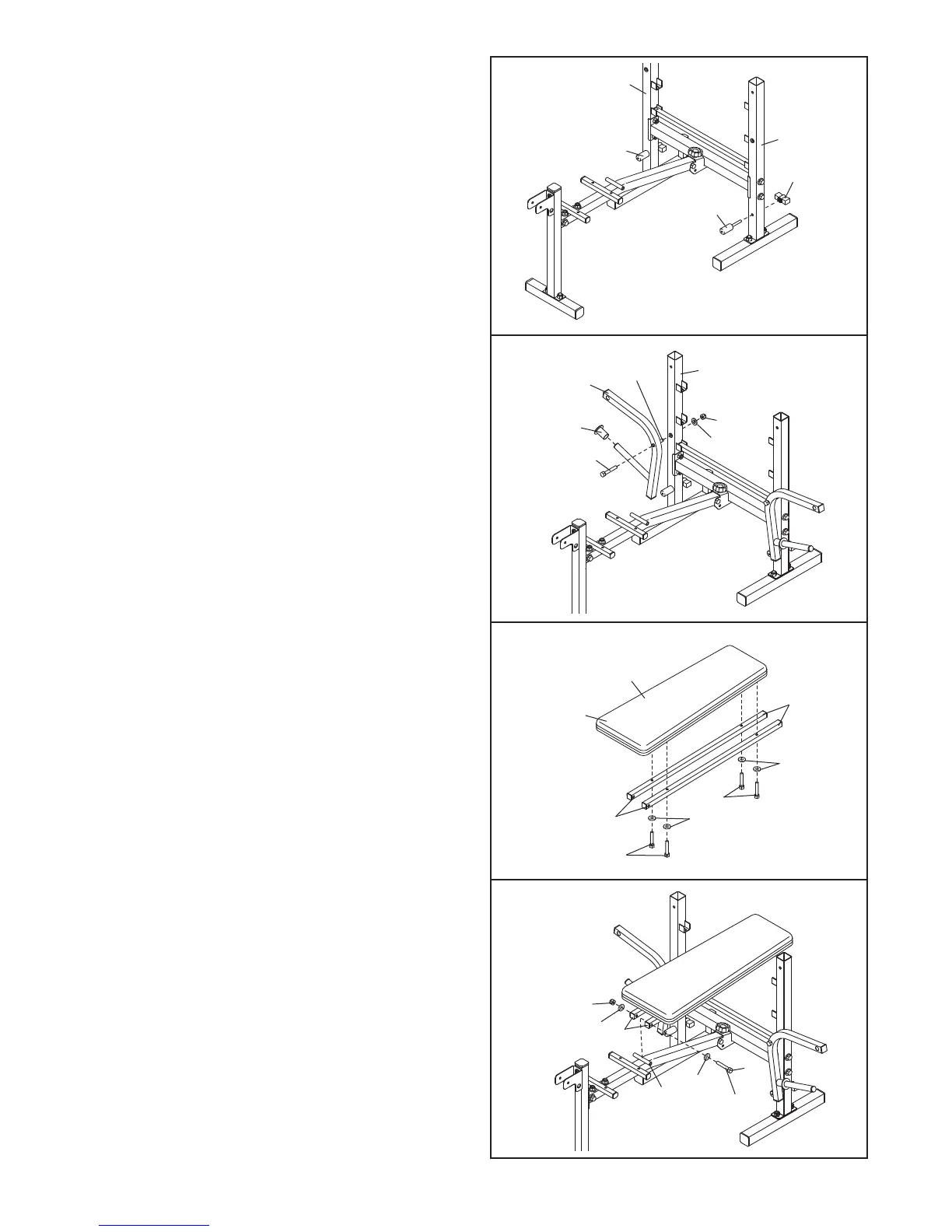

7. Conecte un Parachoques (30) al Montante
Vertical Izquierdo (6) con una Perilla de
P
arachoques (50).
C
onecte e
l otro Parachoques (30) al Montante
Vertical Derecho (7) de la misma manera.
8. Identifique el Brazo Volante Derecho (11), el cual
tiene un Tubo de Pivote soldado en el costado
que se indica. Conecte el Brazo Volante Derecho
al Montante Vertical Derecho (7) con un Perno
de M10 x 130mm (58), una Arandela Negra de
M10 (64), y una Contratuerca de Nylon Negra de
M10 (66).
Deslice un Espaciador del Brazo Volante (34) en
el Brazo Volante Derecho (11).
Repita este paso con el otro costado del
banco de pesas.
9. Conecte el Respaldo (18) con los Tubos del
Respaldo (16) con cuatro Tornillos de M6 x 40mm
(62) y cuatro Arandelas de M6 (65).
No apriete
los Tornillos todavía.
7
8
5
0
30
30
6
7
9
64
66
11
34
58
Tubo de
Pivote
7
18
Extremo
Ancho
Orficios
16
62
62
65
8
10. Aplique grasa a un Perno de M10 x 170mm (60).
Conecte los Tubos del Respaldo (16) al tubo sol-
dado en la
Armadura (1) con el Perno, dos
Arandelas Negras de M10 (64), y una
Contratuerca Negra de Nylon de M10 (66).
Vea el paso 9 y luego apriete los Tornillos de
M6 x 40mm (62).
60
Grasa
64
64
66
16
1
10
65
