14

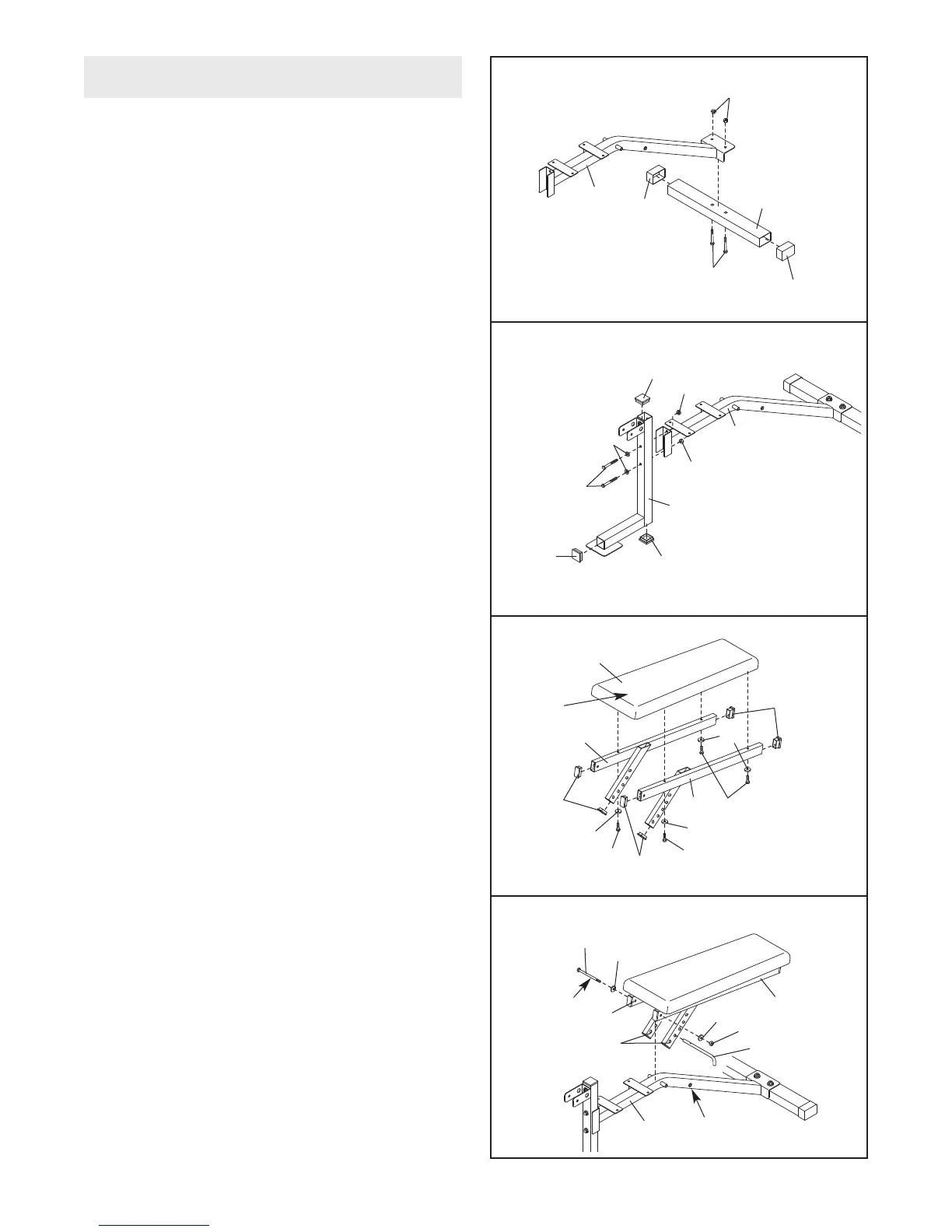

29. Drücken Sie zwei 51mm x 76mm Außenkappen
(79) auf den Stabilisator (62). Befestigen Sie den
Stabilisatorx mit zwei M10 x 60mm
Einsteckbolzen (50) und zwei M10 Nylon-
Verschlussmuttern (49) an der mittleren Säule (5).
30. Drücken Sie drei 50mm quadratische
Innenkappen (43) in das Vorderbein (64).
Befestigen Sie das Vorderbein (64) mit zwei M10
x 65mm Bolzen (54), zwei M10 Unterlegscheiben
(52) und zwei M10 Nylon-Verschlussmuttern (49)
am Bankrahmen (63).
Hantelbankmontage
29
30
43
43
69
82
82
59
59
59
82
78
Schmieren
Verstellröhren
Löcher
52
52
68
67
49
74
63
67
68
56
56
56
64
54
52
63
49
49
43
31
32
63
49
62
79
79
50
Breiten
End
31. Richten Sie den rechten und linken Rückenlehn-
erahmen (67, 68) so aus wie gezeigt. Drücken
Sie sechs 25mm x 50mm Innenkappen (82) in die
Rückenlehnerahmen.
Richten Sie die Bankrückenlehne (69) so aus,
dass sich das breite Ende auf die angebene Seite
befindet. Befestigen Sie die Rückenlehne mit vier
M6 x 63mm Schraben (56) und vier M6
Unterlegscheiben (59) am rechten und linken
Rückenlehnerahmen (67, 68). Ziehen Sie die
Schrauben nocht nicht fest an.
32. Schmieren Sie einen M10 x 180mm Bolzen (78).
Befestigen Sie die Rückenlehnerahmen (67, 68)
mit dem Bolzen, zwei M10 Unterlegscheiben (52)
und einer M10 Nylon- Verschlussmutter (49)am
Bankrahmen (63).
Führen Sie den Bankstift (74) durch einen Satz
Löcher in den Verstellröhren an den Rückenleh-
nerahmen (67, 68) und das angezeigte Loch im
Bankrahmen (63) ein.
Ziehen Sie die M6 x 63mm Bolzen (56),
benutzt in Schritt 31, fest an.
