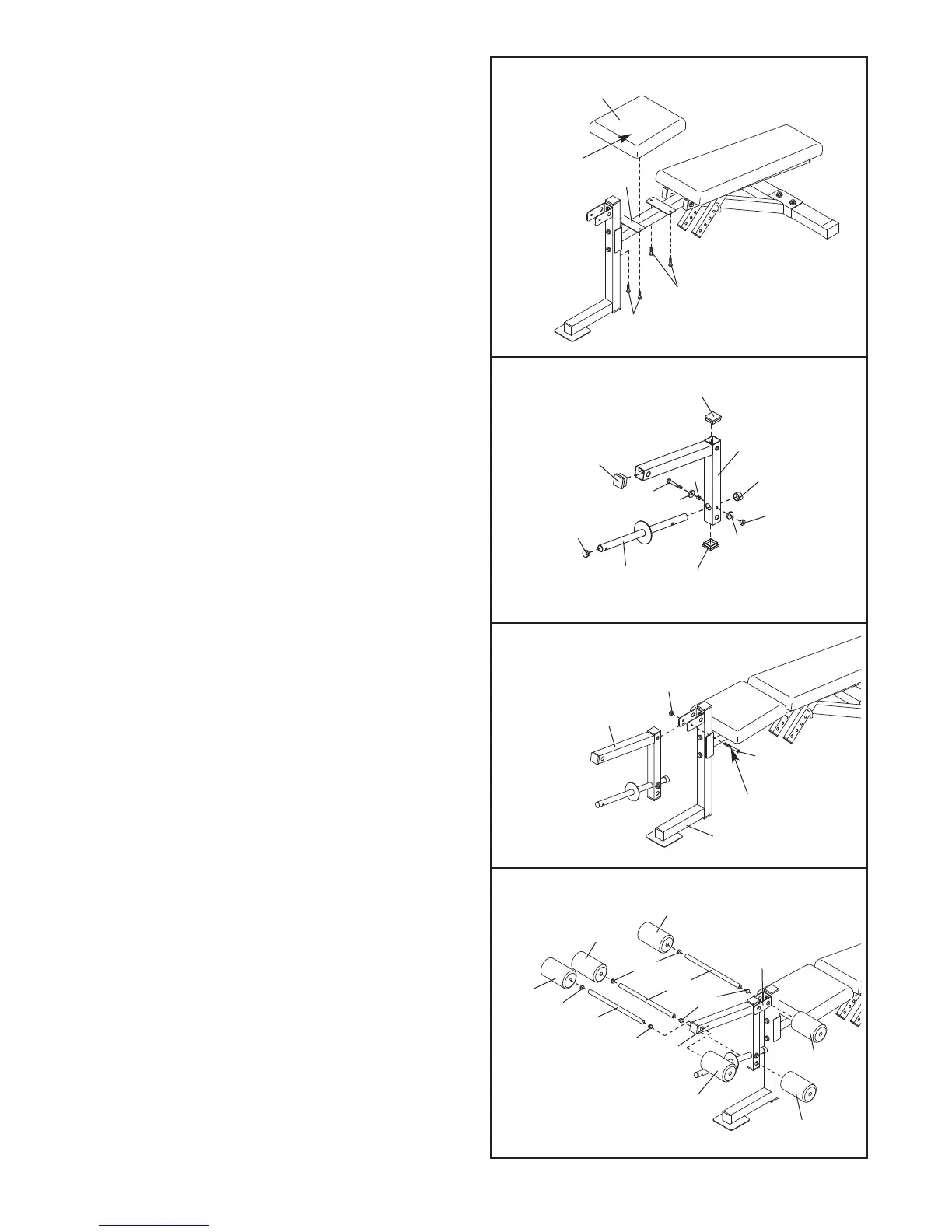

33. Richten Sie den Sitz (70) mit dem breiten End an
der Seite so aus wie gezeigt. Befestigen Sie den
Sitz mit vier M6 x 16mm Bolzen (80) am
Bankrahmen (63).
34. Drücken Sie drei 45mm quadratische
Innenkappen (42) in den Beinhebel (66).
Befestigen Sie das Gewichtsrohr (65) mit einem M8
x 58mm Bolzen (41), zwei M8 Unterlegscheiben
(53), einem 13mm x 10mm Abstandsstück (75) und
einer M8 Nylon-Verschlussmutter (48) am
Beinhebel (66).
Drücken Sie eine 25mm runde Innenkappe (45)
in das angezeigte Ende des Gewichtsrohrs (65).
Drücken Sie die 25mm runde Winkelkappe (76) in
das andere Ende des Gewichtsrohrs.
35. Schmieren Sie den M10 x 68mm Bolzen (46) mit
Schmiermittel. Befestigen Sie den Beinhebel (66)
mit einem Bolzen und einer M10 Nylon-
Verschlussmutter (49) am Vorderbein (64).
33
34
35
36
70
63
80
42
45
65
76
41
53
48
53
75
42
42
66
72
72
72
72
66
64
81
81
81
81
71
71
72
72
49
46
64
80
Breiten
End
66
Schmieren
36. Drücken Sie die sechs 19mm runden
Innenkappen (81) in die Enden der drei
Polsterrohre (71).
Schieben Sie das Polsterrohr (71) in das Loch im
V
orderbein (64). Schieben Sie zwei
Schaumstoffpolster (72) auf die Ende des
Polsterrohrs.
Schieben Sie die anderen zwei Polsterrohre (71)
in die Löcher im Beinhebel (66). Schieben Sie
zwei Schaumstof
fpolster (72) auf jedes
Polsterrohr.
