MONTAGE

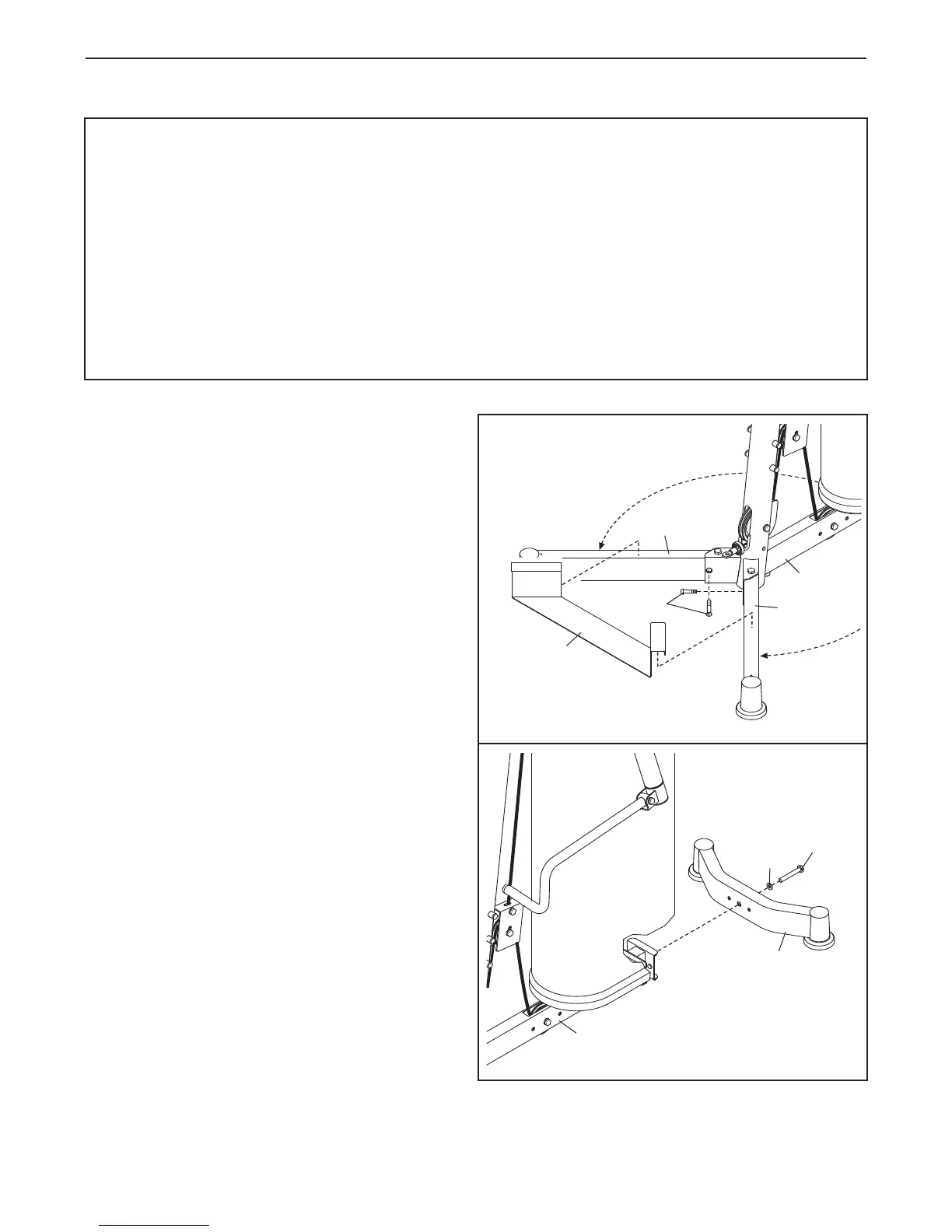

1. Mithilfe einer zweiten Person stellt man das
Kraftsystem aufrecht.
Die andere Person soll
dann die Kraftstation festhalten, bis
Montageschritt 1 vollendet ist.
Drehen Sie die zwei vorderen Stabilisatoren (3)
in die angedeutete Richtung. Befestigen Sie die
beiden vorderen Stabilisatoren mit je einer M12
x 30mm Schraube (72) am Rahmen (1).
Schieben Sie die Fußplatte (93) von oben nach
unten auf die vorderen Stabilisatoren (3).
Richten Sie den hinteren Stabilisator (2) so aus,
wie angezeigt. Befestigen Sie den hinteren
Stabilisator mit einer M12 x 60mm Schraube (77)
und einer M12 Scheibe (83) am Rahmen (1).
Zu Ihrem Vorteil wird die Kraftstation fast voll-
ständig zusammengestellt geliefert. Bevor man
den Aufbau vollendet, soll man die folgenden
I
nformationen und Anleitungen genauestens
durchlesen.
• Zum Aufbau braucht man eine zweite Person.
• Wegen ihrer Größe und ihres Gewichts sollte
man die Kraftstation am besten dort zusammen-
stellen, wo sie dann auch verwendet wird. Man
braucht dabei genügend Platz, um darum her-
umlaufen zu können.
•
Geben Sie alle Einzelteile auf einen freien Platz
und entfernen Sie alle Verpackungsteile. Werfen
Sie jedoch die Verpackung erst weg, wenn das
Gerät vollständig zusammengesetzt ist.
• Zur Montage braucht man den beigelegten
Sechskantschlüssel und das mitgelieferte
Schmierfett und seinen eigenen
Kreuzschlitzschraubendreher.
1
3
93
3
1
72
77
1
83
2
