Weider Pro 137 Bench - Page 7

7

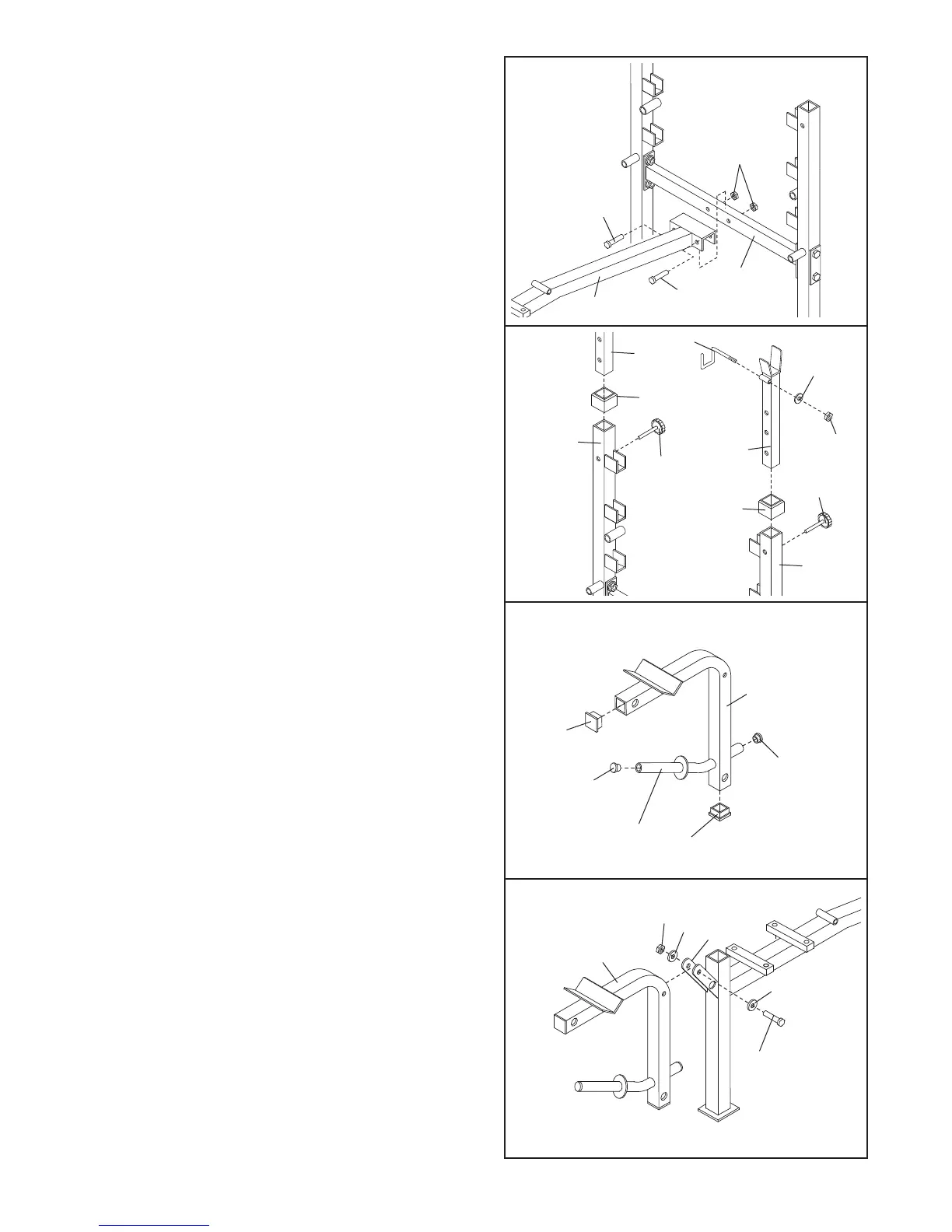

3. Fixez le Cadre (2) à la Barre Transversale (3) à l’ai-
de de deux Boulons de M8 x 55mm (25) et de deux
Écrous de Blocage en Nylon de M8 (34).
4. Insérez une Douille Carrée de 50mm (31) dans cha-
cun des Montants (1, 15) à l'aide d'un maillet en
caoutchouc.
Faites glisser un Repose-Barre (16) dans le Montant
Droit (1). Alignez l’un des orifices de réglage du
Repose-Barre avec l’orifice de réglage du Montant.
Vissez le Gros Bouton-Vis (20) dans l’orifice de
réglage du Montant. Installez l'autre Repose-Barre
(16) au Montant Gauche (15) en procédant de la
même façon.
Fixez le Crochet Gauche (47) au Repose-Barre
Gauche (16) à l’aide d’une Rondelle de M8 (17) et
d’un Écrou de Blocage en Nylon de M8 (34).
Remarque: Assurez-vous que le crochet soit à
l'intérieur du repose-barre. Fixez le Crochet Droit
(46, non illustré) à l’autre Repose-Barre en procé-
dant de la même façon.
5. Insérez un Bouchon Carré de 38mm (32) dans cha-
cune des extrémités du Muscleur de Jambes (4) à
l’aide du maillet en caoutchouc.
Insérez un Bouchon Rond de 25.4mm (21) dans
chacune des extrémités du tube de charge à l’aide
du maillet en caoutchouc.
6. Lubrifiez le Boulon de M10 x 70mm (26). Fixez le
Muscleur de Jambes (4) au Jambage Avant (8) à
l'aide du Boulon, de deux Rondelles de M10 (29) et
d'un Écrou de Blocage en Nylon de M10 (30).
6
3
5
34
25
32
4
30
26–Lubrifiez
29
8
29
21
4
21
32
Tube de Poids
25
3
2
4
16
16
31
15
20
20
31
1
47
17
34
