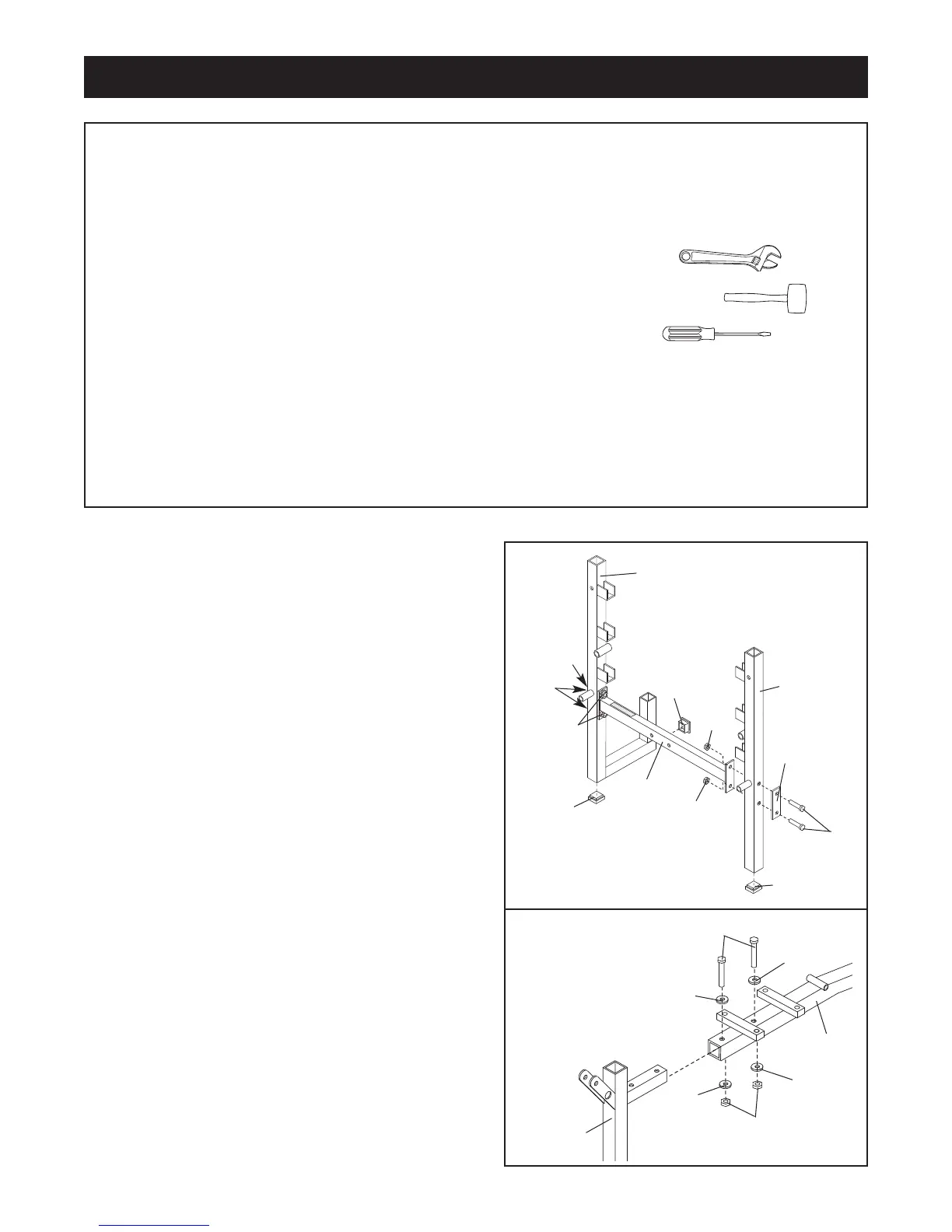

1. Avant de commencer l'assemblage, assurez-
vous d'avoir lu attentivement les instructions ci-
dessus.
Insérez un Bouchon Carré de 50mm x 50mm (36)
dans l'extrémité inférieure de chacun des Montants
(1, 15). Insérez un Bouchon Carré de 45mm x
45mm (50) dans l'extrémité de la base du Montant
Droit (1).
Placez la Barre Transversale (3) de façon à ce que
l'autocollant de mise en garde soit vers le haut.
Fixez la Barre Transversale (3) au Montant Gauche
(15) à l’aide de deux Boulons M10 x 70mm (26),
d’une Plaque de Support (14) et de deux Écrous de
Blocage en Nylon de M10 (30).
Le Montant doit
être orienté de la manière indiquée sur le sché-
ma.
Fixez la Barre Transversale (3) au Montant Droit (1)
en procédant de la même façon.
2. Fixez le Cadre (2) au support soudé au Jambage
Avant (8) à l’aide de deux Boulons de M8 x 50mm
(44) et de quatre Rondelles de M8 (17) et de deux
Écrous de Blocage en Nylon de M8 (34).
Assemblage
26
36
36
14
14
26
3
15
30
30
30
8
44
34
17
17
2
17
17
50
1
Avant de commencer l’assemblage, veuillez lire
attentivement les renseignements et les instruc-
tions qui suivent:
•
L’assemblage requiert deux personnes.
• Disposez toutes les pièces du banc d’exercices
sur une aire dégagée de tout encombrement et
retirez tous les papiers d’emballage. Ne jetez pas
les papiers d’emballage avant de finir
l’assemblage.
• Serrez toutes les pièces lorsque vous les assem-
blez, à moins qu’il ne vous soit précisé autrement.
• Pour l’identification des petites pièces utilisées
lors de l’assemblage, utilisez le TABLEAU
D’IDENTIFICATION DES PIÈCES à la page 5.
• Lorsque vous assemblez le banc d’exercices
assurez-vous que toutes les pièces soient orien-
tées comme indiqué sur les schémas.
Les outils suivants (non-inclus) sont néces-
saires à l’assemblage:
• Deux (2) clés à molette
• Un (1) maillet en caoutchouc
• Un (1) tournevis plat
• Un lubrifiant quelconque tel que graisse ou
vaseline et de l’eau savonneuse vous sera
aussi nécessaire.
L’assemblage sera plus facile si vous avez les outils
suivants: Un jeu de douilles, des clés plates ou poly-
gonales ou à cliquet.
