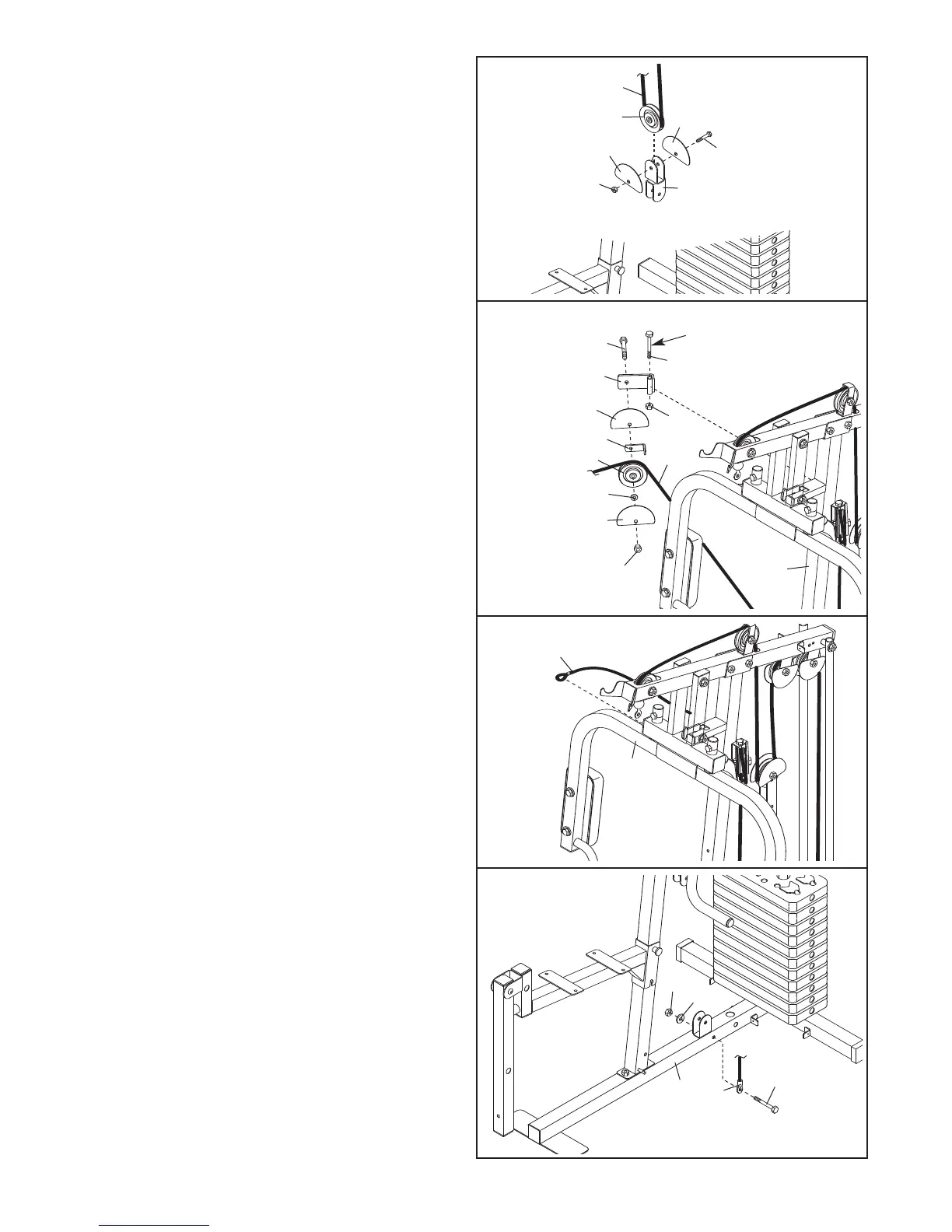

19. Schmieren Sie die M10 x 78mm Schraube (54).
Befestigen Sie den Rollenarm (38) mit der
Schraube und einer M10 Mutter mit Nylon-
Klemmteil (68) am Pfosten (3).
Ziehen Sie die
Mutter mit Nylon-Klemmteil nicht zu fest an.
Der Rollenarm muss man leicht drehen kön-
nen.
Führen Sie das Druck-Kabel (49) über eine
90mm Rolle (34). Befestigen Sie die Rolle, eine
Kabelklammer (36), eine M10 Scheibe (70) und
zwei Fingerschutzstücke (35) mit einer M10 x
52mm Schraube (52) und einer M10 Mutter mit
Nylon-Klemmteil (68) an der angegebenen Seite
des Rollenarms (38).
Achten Sie darauf, dass
die Kabelklammer so ausgerichtet ist, um das
Kabel in der Nut der Rolle zu halten.
18. Führen Sie das Drück-Kabel (49) über eine
90mm Rolle (34). Befestigen Sie die Rolle, und
z
wei Fingerschutzstücke (35) mit einer M10 x
46mm Schraube (53) und einer M10 Mutter mit
N
ylon-Klemmteil (68) an der doppelten U-
Klammer (42).
34
53
68
49
35
42
35
18
35
36
49
52
38
68
68
3
54
Schmieren
34
35
70
19
20. Schieben Sie das Ende des Druck-Kabels (49)
auf den Haken am rechten Arm (6).
49
6
20
21. Suchen Sie das kurze Kabel (47) aus.
Befestigen Sie den Ring am Kabelende mit
einer M10 x 70mm Schraube (57), einer M10
Scheibe (70) und einer M10 Mutter mit Nylon-
Klemmteil (68) an der Basis (1). Ziehen Sie die
Mutter mit Nylon-Klemmteil
nicht zu fest an.
57
70
68
47
1
21
