Weider Pro 2000 - Cable Diagrams

19

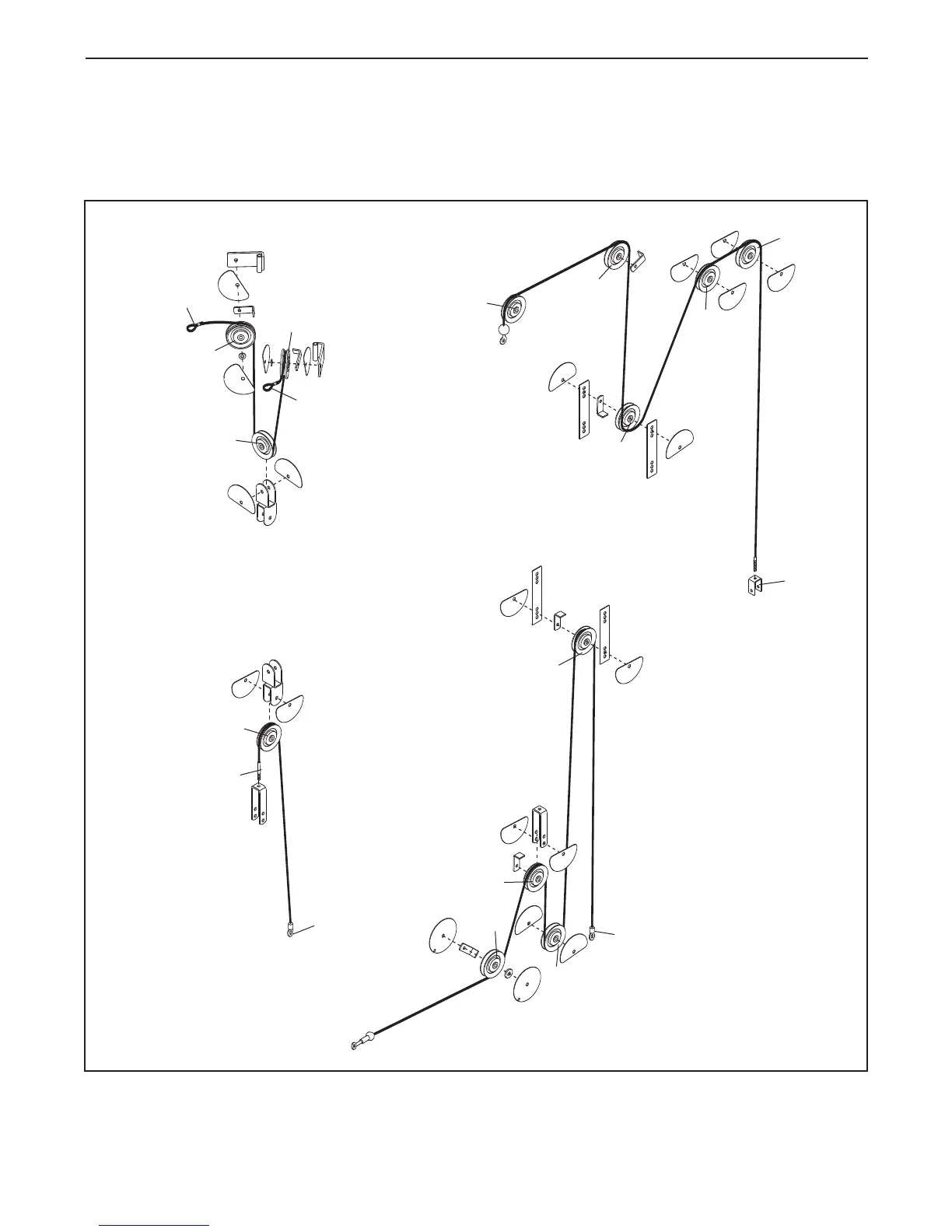

Die Kabeldiagramme unten zeigen den ordnungsgemäßen Anschluss des kurzen Kabels (47), das untere Kabel
(48), das Druck-Kabel (49) und das hohe Kabel (50). Verwenden Sie die Diagramme um sicherzustellen, das die
Anlage ordnungsgemäß verkabelt worden ist. Die Zahlen zeigen für jedes Kabel die richtige Verlegung an.
KABELDIAGRAMME
Hohes Kabel (50)
4
5
4
1
2
1
2
6
5
6
5
4
3
2
1
Druck-Kabel (49)
Unteres Kabel (48)
Kurzes Kabel (47)
3
3
1
2
3
