14

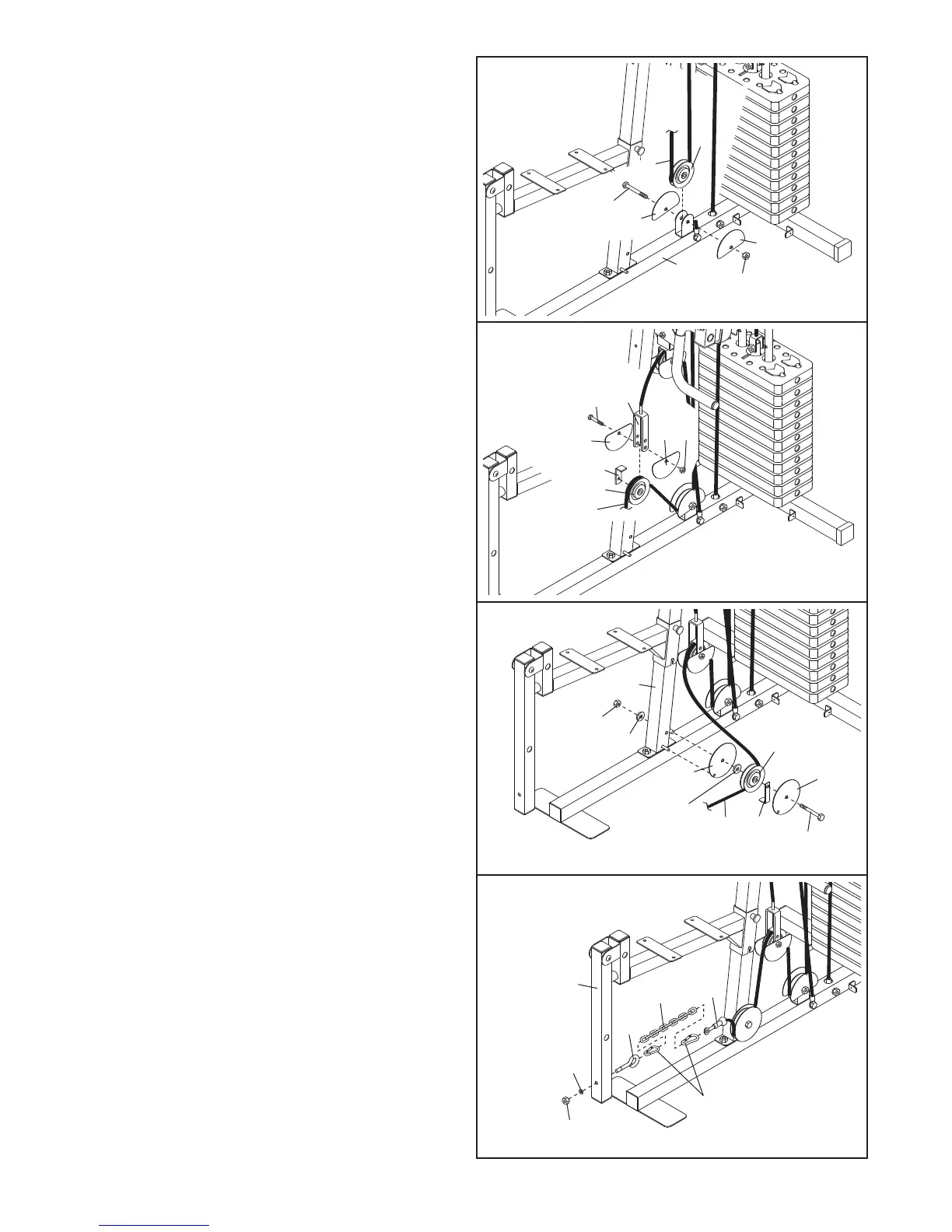

27. Führen Sie das untere Kabel (48) über eine
90mm Rolle (34). Befestigen Sie die Rolle, eine
Kabelklammer (36) und zwei Fingerschutz-stü-
cke (35) mit einer M10 x 52mm Schraube (52)
und einer M10 Mutter mit Nylon-Klemmteil (68)
an den unteren Satz Löcher in der U-Klammer
(43).
Achten Sie darauf, dass die
Kabelklammer so ausgerichtet ist, um das
Kabel in der Nut der Rolle zu halten.
28. Führen Sie das untere Kabel (48) über eine
90mm Rolle (34). Befestigen Sie die Rolle, eine
Kabelklammer (36) und zwei Schutzstücke (14)
mit einer M10 x 100mm Schraube (46), zwei
M10 Scheiben (70) und einer M10 Mutter mit
Nylon-Klemmteil (68) am Pfosten (3). Achten
Sie darauf, dass die Kabelklammer so aus-
gerichtet ist, um das Kabel in der Nut der
Rolle zu halten.
26. Führen Sie das untere Kabel (48) über eine
90mm Rolle (34). Befestigen Sie die Rolle und
d
ie zwei Fingerschutzstücke (35) mit einer M10
x 46mm Schraube (53) und einer M10 Mutter
m
it Nylon-Klemmteil (68) am Halter an der
Basis (1).
3
5
35
68
34
1
4
8
53
26
34
48
35
36
35
52
43
68
27
70
48
36
70
68
14
14
34
3
28
29. Befestigen Sie den Kabelhaken (30) mit einer
M10 Scheibe (70) und einer M10 Mutter mit
Nylon-Klemmteil (68) am Beinhebel (9).
Befestigen Sie das untere Kabel (48) mit zwei
Karabinerhaken (33) an der Kette (83) und am
Kabelhaken (30).
70
9
68
46
48
33
83
30
29
