8

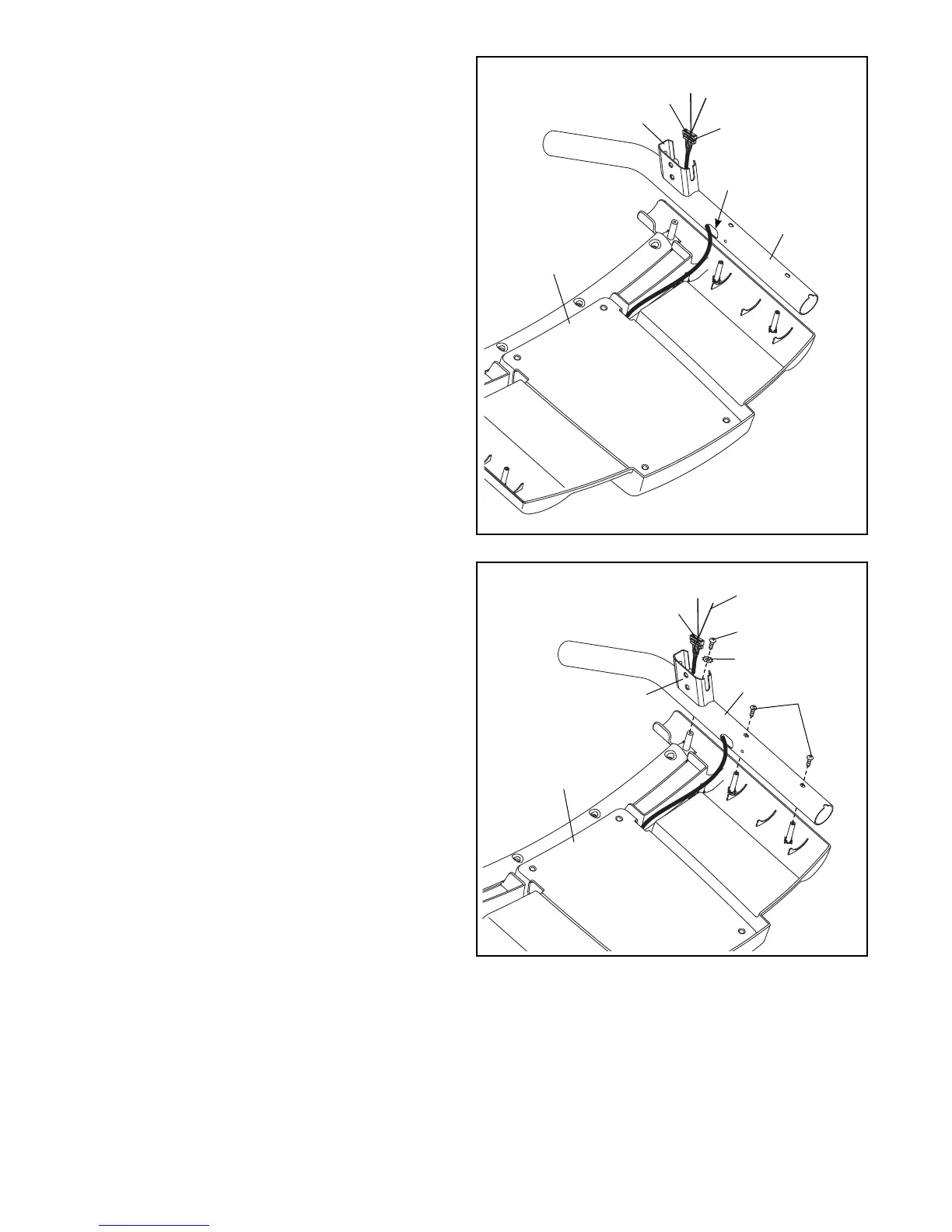

4. Montare il Corrimano Destro (6) al gruppo con-
solle. Accertare che il cavo consolle non sia
pizzicato.
Inserire una Vite M5 x 16mm (89) con una
Rondella a Stella M5 (90) nel Corrimano Destro
(6), quindi inserire due Viti M4,2 x 19mm (3) nel
Corrimano Destro. Serrare la Vite M5 x 16mm
e quindi serrare le due Viti M4,2 x 19mm; non
serrare eccessivamente le Viti.
Fissare il Corrimano Sinistro (non raffigu-
rato) al gruppo consolle nel medesimo modo.
Nota: sul lato sinistro non è presente il cavo.
4
6
Cavo Consolle
Gruppo
Consolle
89
90
3
Fascetta Cavo
Staffa
3. Appoggiare il gruppo consolle rivolto verso il
basso su una superficie morbida per evitare di
graffiarlo.
Identificare il Corrimano Destro (6), che è
caratterizzato da un foro piuttosto grande nella
posizione indicata. Reggere il Corrimano Destro
vicino al gruppo consolle.
Quindi inserire il cavo consolle nel foro largo
sul lato del Corrimano destro (6). Utilizzando le
pinze a becchi mezzotondi, afferrare con cura il
connettore ed estrarre il cavo consolle dal foro
vicino alla staffa presente sul Corrimano Destro.
3
Cavo Consolle
Gruppo
Consolle
Connettore
Foro
Grande
6
Staffa
