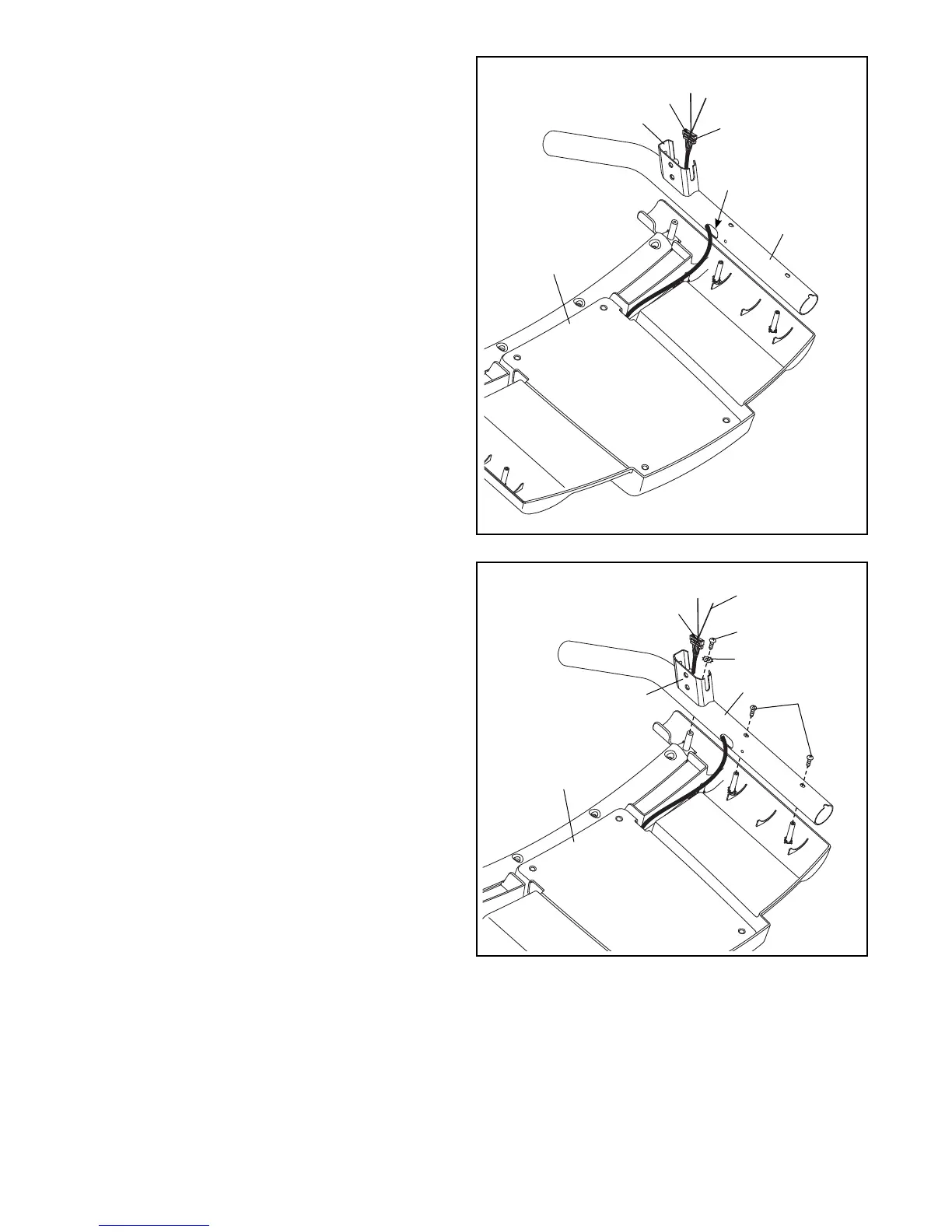

4. Posicione la Baranda Derecha (6) en el montaje
de la consola. Asegúrese de que el cable de la
consola no está pellizcado.
Apriete parcialmente un Tornillo M5 x 16mm
(89) con una Arandela Estrella M5 (90) den-
tro de la Baranda Derecha (6), y luego apriete
parcialmente dos Tornillos M4,2 x 19mm (3) en
la Baranda Derecha. Apriete el Tornillo M5 x
16mm y luego apriete los dos Tornillos M4,2
x 19mm; no los apriete demasiado.
Fije la Baranda Izquierda (no se muestra) al
montaje de la consola de la misma manera.
Nota: No hay ningún cable en el lado izquierdo.
4
6
Cable de la Consola
Montaje de
la Consola
89
90
3
Atadura
de Cables
Soporte
3. Coloque el montaje de la consola mirando hacia
abajo sobre una superficie suave para evitar
rasparlo.
Identifique la Baranda Derecha (6), la cual tiene
un orificio grande en la ubicación mostrada.
Sujete la Baranda Derecha cerca del montaje de
la consola.
A continuación, inserte el cable de la consola
dentro del orificio grande en el costado de la
Baranda Derecha (6). Con la ayuda de una
pinza de punto, cuidadosamente agarre el
conector y tire del cable de la consola hacia
fuera del orificio cerca del soporte de la Baranda
Derecha.
3
Cable de la Consola
Montaje de
la Consola
Conector
Orificio
Grande
6
Soporte
