Westinghouse iGen5000DF - Page 57

Español | 27
B
A
D
C
E
F
COMPROBACIÓN/AJUSTE DEL JUEGO DE
VÁLVULAS

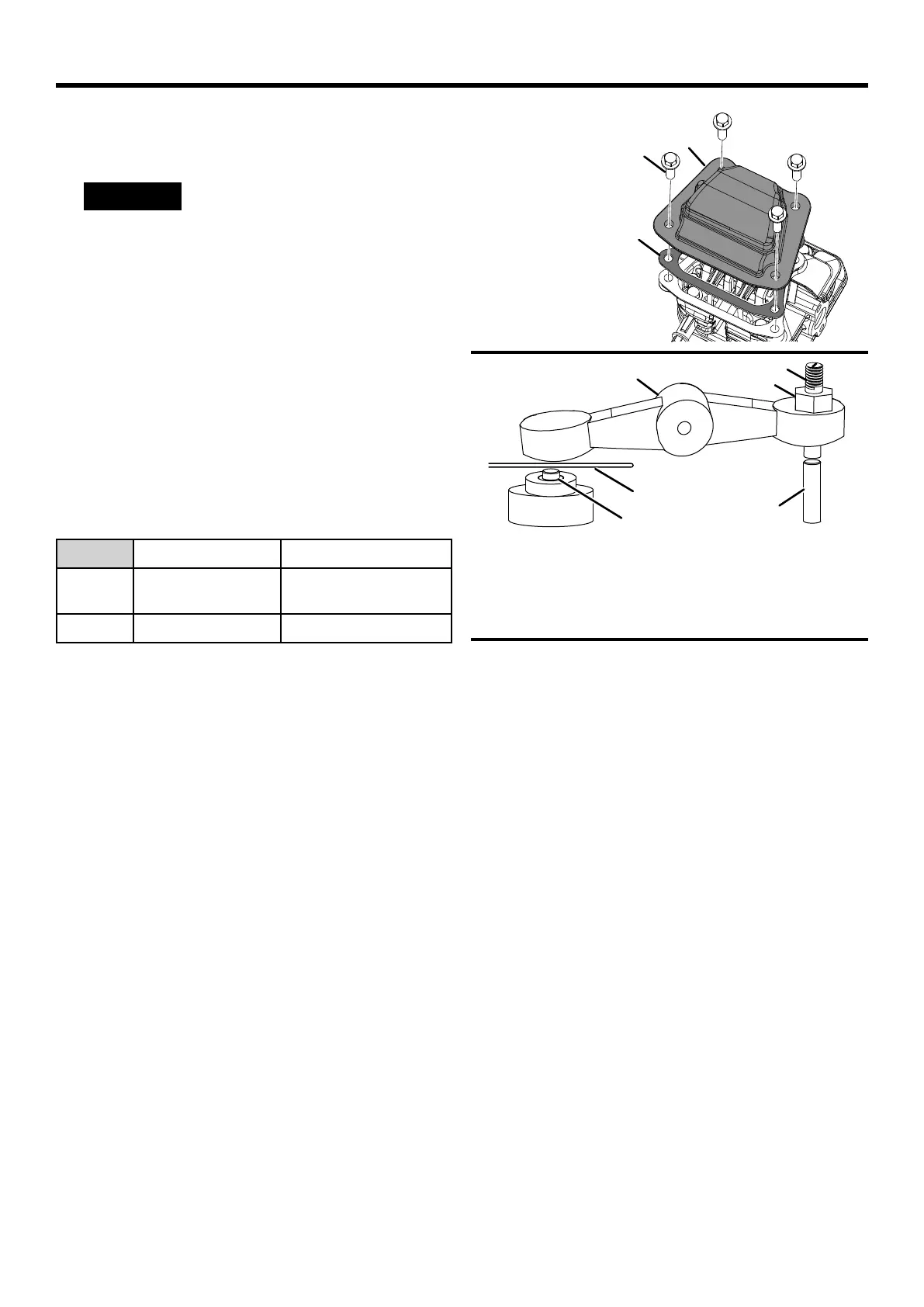

Vea la guras 27 y 28.
AVISO
La comprobación y el ajuste de la holgura
de las válvulas se deben realizar con el motor frío.
l
Apague el generador y deje que el motor se enfríe durante
30minutos.
l
Coloque el generador en una supercie nivelada en un área
bien ventilada.
l
Retire la cubierta de balancines y retire con cuidado la junta.
Si la junta está rota o dañada, debe ser reemplazada.
l
Retire la bujía para que el motor pueda girar más fácilmente.
l Tire de la manija de retroceso para girar el motor al punto
muerto superior (PMS). Mirando a través del oricio de
la bujía; el pistón debe estar en la parte superior (ambas
válvulas están cerradas).
l
Ambos balancines deben estar sueltos en el PMS en la
carrera de compresión. Si no lo están, gire el motor 360°.
l
Inserte una galga de espesores entre el balancín y el vástago
de la válvula para medir la holgura de la válvula.
Válvula de admisión Válvula de escape
Juego de
válvulas
0.031 – 0.0047 pulg.
(0.08 – 0.12 mm)
0.005 – 0.007 pulg.
(0.13 – 0.17 mm)
Torsión 8-12 Nm 8-12 Nm
l Si es necesario un ajuste, aoje la contratuerca.
l Deslice la galga de espesores adecuada entre el balancín
y el vástago de la válvula.
l
Apriete el tornillo de ajuste en la varilla de empuje para
obtener el espacio libre especicado.
NOTA: Debería poder sentir que el balancín toca la galga
de espesores.
l
Sostenga el tornillo de ajuste en su lugar y apriete la tuerca.
Torque: 106 pulgadas‑libra (12 Nm)
l Vuelva a comprobar la holgura de válvulas.
l Si no se necesitan más ajustes, realice este procedimiento
en la otra válvula.
l
Cuando haya terminado, instale la junta, la tapa del balancín
y la bujía.
A - Cubierta del balancín
B - Perno
C - Junta
A - Tornillo de ajuste
B - Contratuerca
C - Calibrador de espesores
D - Balancín
E - Vástago de válvula
F - Varilla de empuje
B
C
A
MANTENIMIENTO
FIG. 27
FIG. 28
