27 | Français

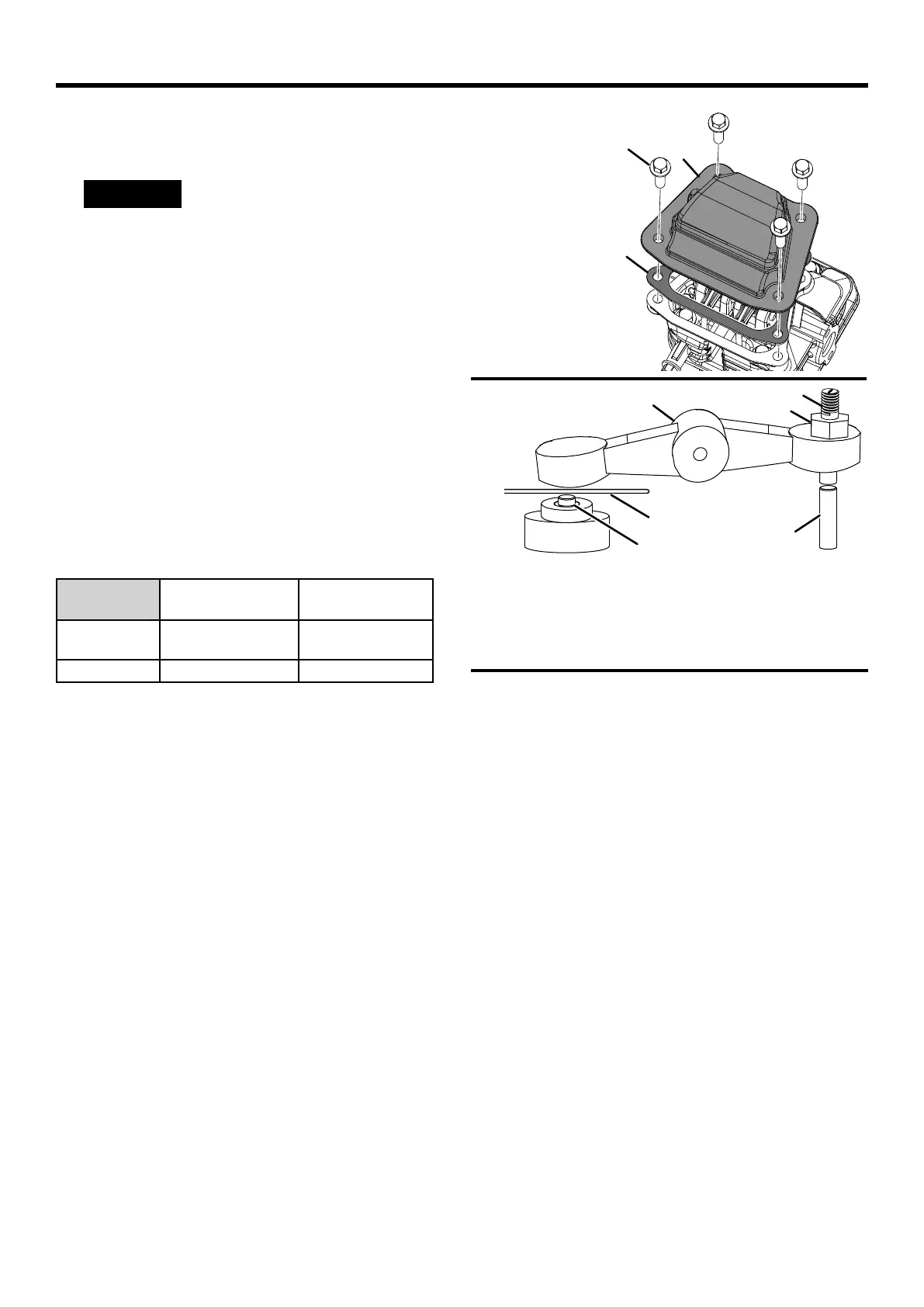

A - Couvercle de culbuteur
B - Boulon
C - Joint
A - Vis de réglage
B - Contre-écrou
C - Jauge d’épaisseur
D - Culbuteur
E - Tige de soupape
F - Tige de poussée
CONTRÔLE / RÉGLAGE DU JEU AUX
SOUPAPES
Voir les gures 27 et 28.
AVIS
La vérication et le réglage du jeu des
soupapes doivent être effectués lorsque le moteur est
froid
l
Éteignez le générateur et laissez le moteur refroidir pendant
30minutes.
l
Placez le générateur sur une surface plane dans un endroit
bien aéré.
l
Déposer le cache culbuteurs et retirer délicatement le joint.
Si le joint est déchiré ou endommagé, il doit être remplacé.
l
Retirez la bougie d’allumage pour que le moteur puisse
tourner plus facilement.
l
Tirez sur la poignée du lanceur-réenrouleur pour faire tourner
le moteur au point mort haut (PMH). Regarder à travers le
trou de la bougie d’allumage; le piston doit être en haut (les
deux soupapes sont fermées).
l
Les deux culbuteurs doivent être desserrés au PMH sur la
course de compression. Si ce n’est pas le cas, faites tourner
le moteur à 360°.
l
Insérez une jauge d’épaisseur entre le culbuteur et la tige
de soupape pour mesurer le jeu de soupape.
Soupape
d’admission
Soupape
d’échappement
Jeu des
soupapes
0,0031 – 0,0047 po
(0,08 – 0,12 mm)
0,005 – 0,007 po
(0,13 – 0,17 mm)
Couple 8-12 Nm 8-12 Nm
l Si un réglage est nécessaire, desserrez le contre-écrou.
l Glisser la jauge d’épaisseur appropriée entre le culbuteur
et la tige de soupape.
l
Serrez la vis de réglage sur la tige de poussée pour obtenir
le jeu spécié.
NOTE : Vous devriez pouvoir sentir le culbuteur toucher la
jauge d’épaisseur.
l
Maintenez la vis de réglage en place et serrez l’écrou.
Couple: 106pouces-livres (12Nm)
l
Revériez le jeu des soupapes.
l Si aucun réglage supplémentaire n’est nécessaire, effectuez
cette procédure sur l’autre vanne.
l
Lorsque vous avez terminé, installez le joint, le couvercle
du culbuteur et la bougie.
ENTRETIEN
FIG. 27
FIG. 28
B
C
A
B
A
D
C
E
F
