29WIKA-Betriebsanleitung Druckmessumformer, Typen E-10 und E-11
DE
2. Aufbau und Funktion
2. Aufbau und Funktion

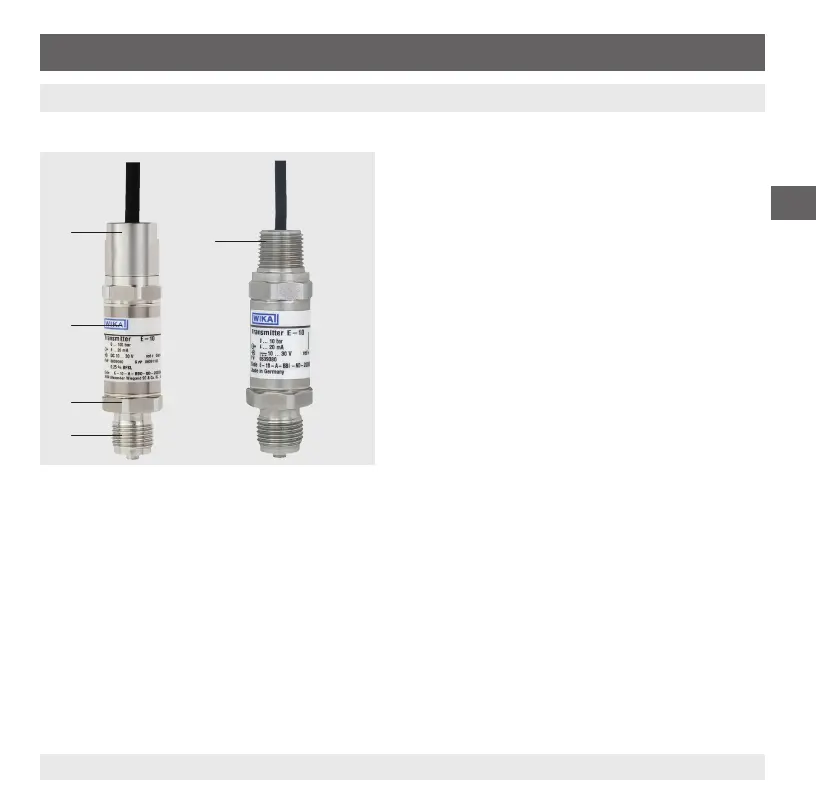

2.1 Übersicht

Elektrischer Anschluss mit Schutzkappe

Elektrischer Anschluss ohne Schutzkappe

Gehäuse, Typenschild

Prozessanschluss, Schlüsseläche

Prozessanschluss, Gewinde (je nach Ausführung)





2.2 Beschreibung
Typ E-10: Druckanschluss mit innenliegender Membran (Standardausführung)
Typ E-11: Druckanschluss mit frontbündiger Membrane für hochviskose oder kristallisierende Medien, die die Bohrung
des Druckanschlusses zusetzen können.
Mittels Sensorelement und unter Zuführung von Hilfsenergie wird über die Verformung einer Membran der anstehende
Druck in Ihrer Anwendung in ein verstärktes standardisiertes elektrisches Signal umgewandelt. Dieses elektrische
Signal verändert sich proportional zum Druck und kann entsprechend ausgewertet werden.
2.3 Lieferumfang
■
Komplett montierter Druckmessumformer, bei frontbündiger Ausführung (Typ E-11) mit vormontierten Dichtungen
und Plastikschutzkappe
■
Betriebsanleitung
Lieferumfang mit dem Lieferschein abgleichen.
