53Mode d'emploi transmetteur de pression, types E-10 et E-11
FR
2. Conception et fonction
2. Conception et fonction

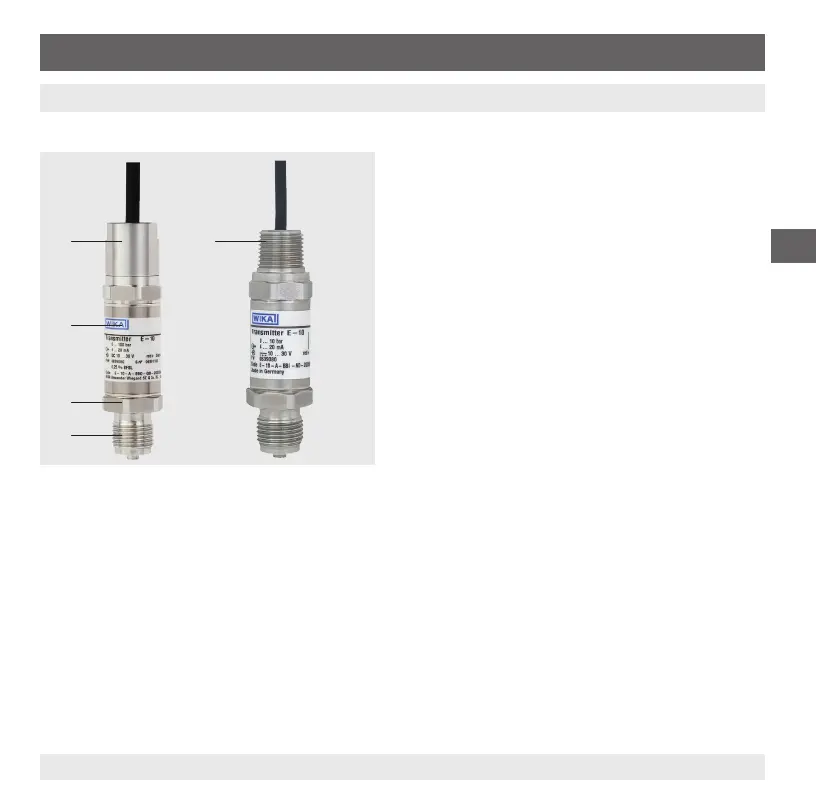

2.1 Vue générale

Raccordement électrique avec bouchon de protection

Raccordement électrique sans bouchon de protection

Boîtier, plaque signalétique

Raccord process, six pans

Raccord process, letage (suivant la version)





2.2 Description
Type E-10: Raccord de pression avec membrane interne (version standard)
Type E-11: Raccord de pression avec membrane aeurante pour uide process très visqueux ou cristallisant qui
pourraient boucher le canal du raccord de pression.
Un élément capteur et l'application de courant permettent de convertir la pression disponible dans votre application en
un signal électrique standardisé et amplié par la déformation d'un élémentà membrane. Ce signal électrique varie en
fonction de la pression et peut être évalué.
2.3 Détail de la livraison
■
Transmetteur de pression complètement installé pour exécution aeurante (type E-11) avec des joints d'étanchéité
pré-montés et un couvercle de protection en plastique
■
Mode d'emploi
Comparer le détail de la livraison avec le bordereau de livraison.
