2. Diseño y función
2. Diseño y función

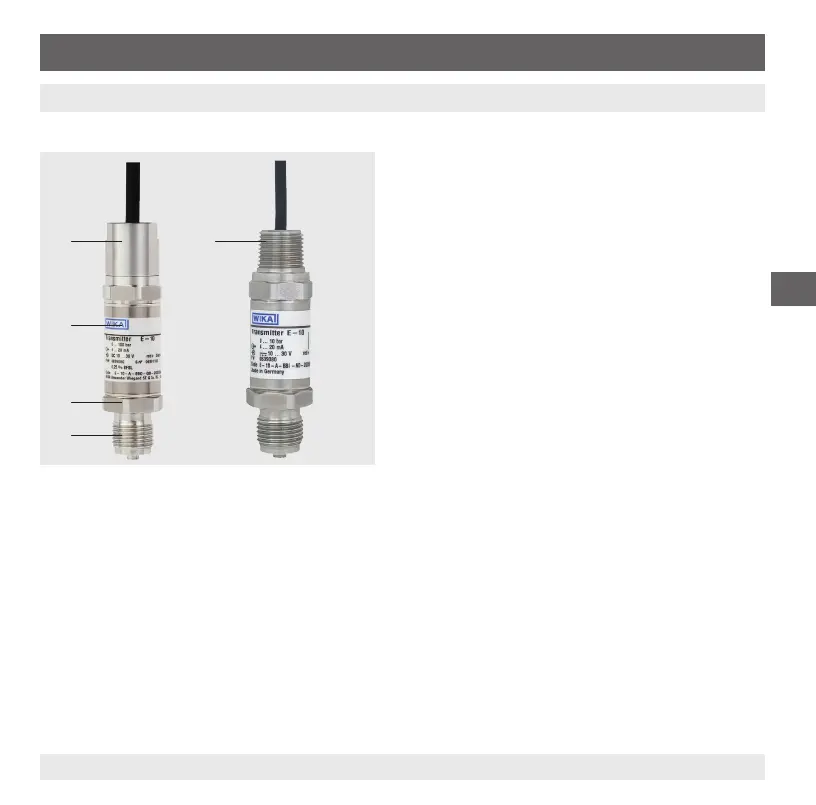

2.1 Resumen

Conexión eléctrica con tapa protectora

Conexión eléctrica sin tapa protectora

Caja, placa de identicación

Conexión a proceso, área para llave

Conexión al proceso, rosca (según la versión)





2.2 Descripción
Modelo E-10: Conexión a proceso con membrana interior (versión estándar)
Modelo E-11: Conexión a proceso con membrana enrasada para medios altamente viscosos o cristalizantes que
pueden obstruir el oricio de la conexión a proceso.
Con la ayuda de un sensor y la alimentación de energía auxiliar, la presión predominante en su aplicación deforma una
membrana convirtiéndose así en una señal eléctrica estandardizada y amplicada. Esta señal eléctrica cambia propor-
cionalmente en función de la presión, permitiendo así su análisis.
2.3 Alcance del suministro
■
Transmisor de presión completamente montado para diseño empotrado (modelo E-11) con juntas premontadas y
tapa protectora de plástico
■
Manual de instrucciones
Comparar mediante el albarán si se han entregado todas las piezas.
