38 WIKA-Betriebsanleitung Druckmessumformer, Typen E-10 und E-11
DE

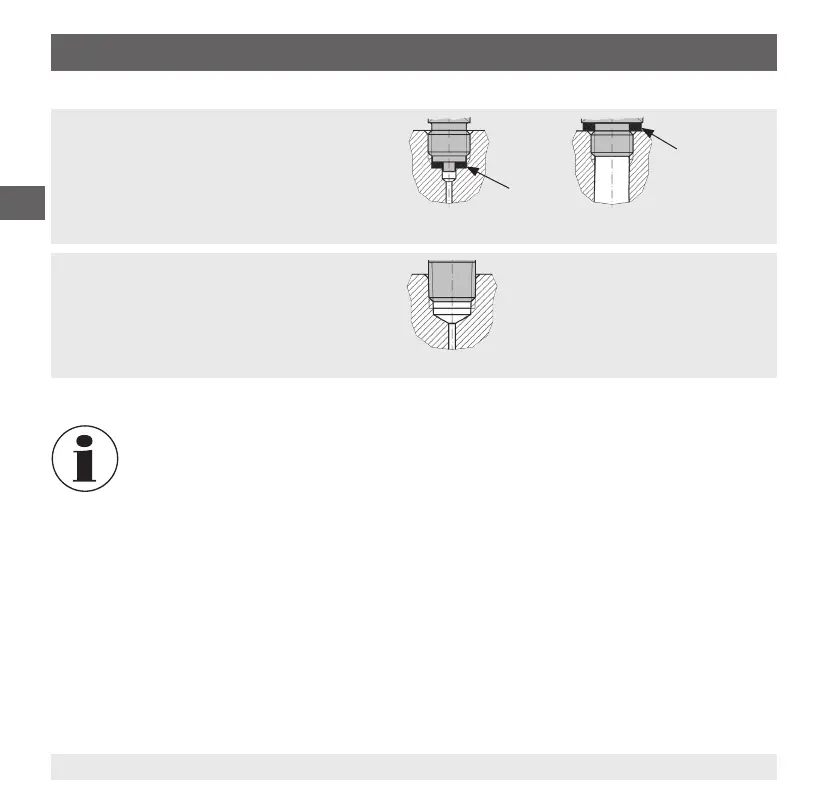

Abdichtungsvarianten
Gerät montieren
Der max. Drehmoment ist abhängig von der Montagestelle (z. B. Werksto und Form). Bei Fragen
wenden Sie sich an unseren Anwendungsberater.
→ Kontaktdaten siehe Kapitel 1 „Allgemeines“ oder Rückseite der Betriebsanleitung.
1. Dichtäche abdichten (→ siehe „Abdichtungsvarianten“).
2
.
Druckmessumformer handfest in Montagestelle einschrauben.
3
.
Mit Drehmomentschlüssel über die Schlüsseläche des Sechskantes des Prozessanschlusses anziehen.
Max. Drehmoment: 50 Nm [36,9 foot-pound]
Darauf achten, dass die Gewindegänge nicht verkantet werden.
Zylindrische Gewinde
Dichtfläche mit Flachdichtung, Dichtlinse oder
WIKA-Profildichtung abdichten.
nach EN 837
nach ISO 1179-2
(ehemals DIN 3852-E)
Kegelige Gewinde
Gewinde mit Dichtwerksto umwickeln
(z. B. PTFE-Band).
NPT, R und PT
