11116552.11 EN/DE/FR/ES 03/2022
41WIKA-Betriebsanleitung Druckmessumformer, Typen E-10 und E-11
DE
Anforderung an Schirm und Erdung
Den Druckmessumformer über den Prozessanschluss erden.
Bei Arbeiten während eines laufenden Prozessbetriebes Maßnahmen zur Vermeidung elektrostatischer Entladung auf
die Anschlussklemmen treen, da Entladungen zu vorübergehenden Verfälschungen des Messwertes führen können.

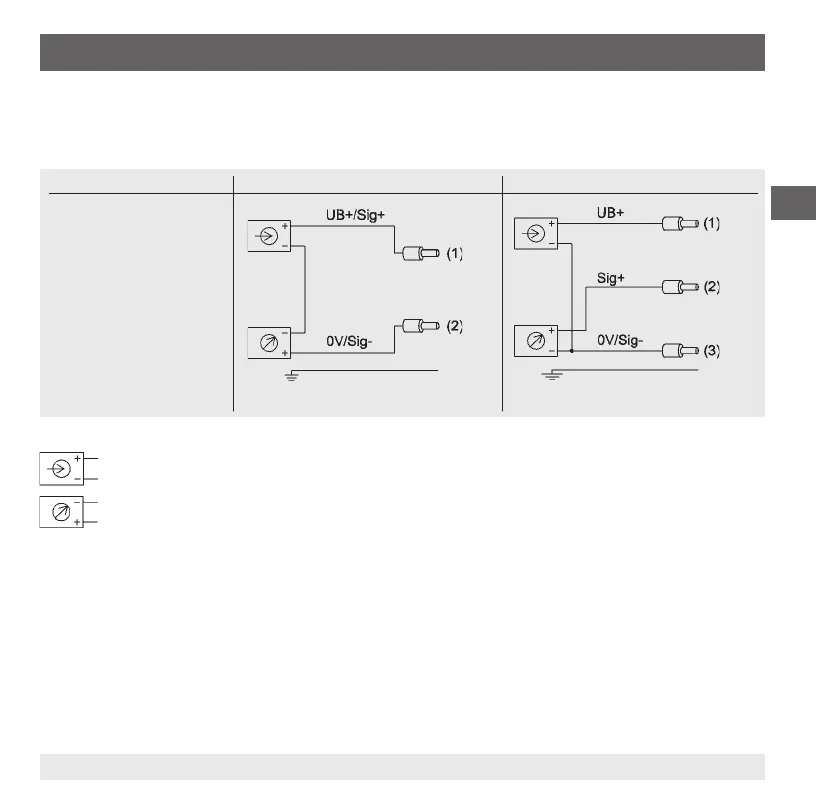

Legende:
Spannungsversorgung
Verbraucher
UB+/Sig+ Positiver Versorgungs- / Messanschluss
0V/Sig- Negativer Versorgungs- / Messanschluss
5.4 Funktionsprüfung
Das Ausgangssignal muss sich dem anstehenden Druck proportional verhalten. Wenn dies nicht so ist, kann das ein
Hinweis auf eine Beschädigung der Membrane des Prozessanschlusses sein. In diesem Fall siehe Kapitel 6 „Störungen“.
Kabelausgang mit 2 m Länge
3-Leiter2-Leiter
rot
rot
schwarz
schwarz
braun
Schirm
(auf Gehäuse aufgelegt)
Schirm
(auf Gehäuse aufgelegt)
5. Inbetriebnahme, Betrieb
