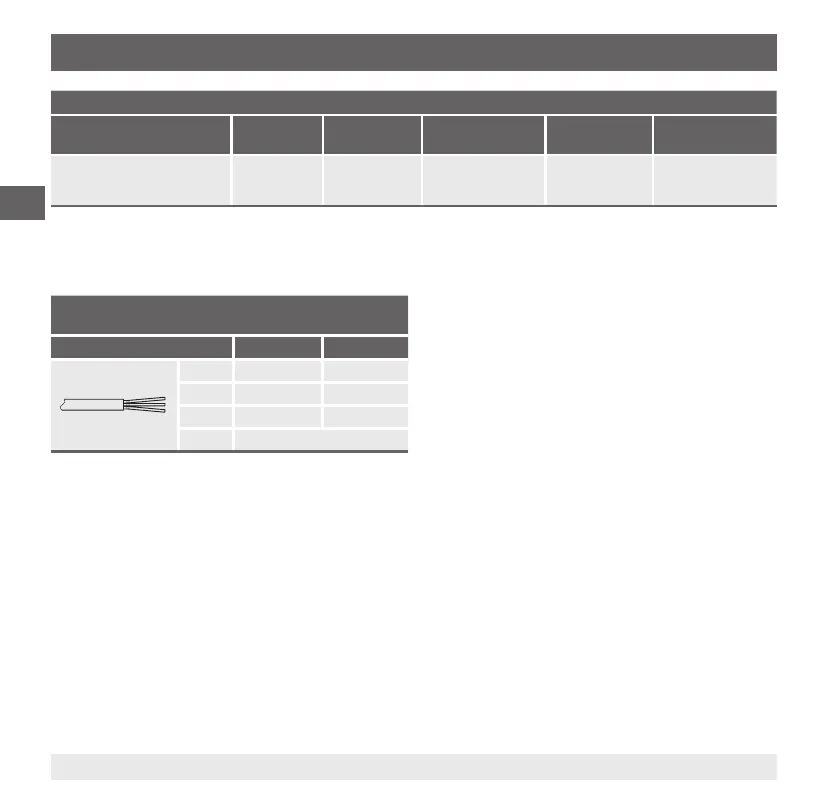

50 WIKA-Betriebsanleitung Druckmessumformer, Typen E-10 und E-11
DE
Elektrischer Anschluss
Anschlussart IP-Code
1) 2)
Aderquer-
schnitt
Kabel-
durchmesser
Kabellängen Kabelwerksto
½ NPT-Conduit außen, mit
vergossenem Kabelausgang
IP67 3 x 0,5 mm²
AWG20
6,8 mm [0,27 in]
■
2 m
■
5 m
■
10 m
Polyolen-
Copolymer
1) Die angegebenen IP-Codes gelten nur im gesteckten Zustand mit Gegensteckern mit entsprechendem IP-Code.
2) Für IP-Code IP67 gilt ein eingeschränkter Umgebungstemperaturbereich von -40 °C ... +80 °C [-40 ... +176 °F].
Anschlussbelegung
½ NPT-Conduit außen, mit vergossenem
Kabelausgang
2-Leiter 3-Leiter
U+ Rot Rot
U- Schwarz Schwarz
S+ - Braun
Schirm Schirm auf Gehäuse aufgelegt
Legende
U
+
Positiver Versorgungsanschluss
U- Negativer Versorgungsanschluss
S+ Analogausgang
