61Mode d'emploi transmetteur de pression, types E-10 et E-11
FR

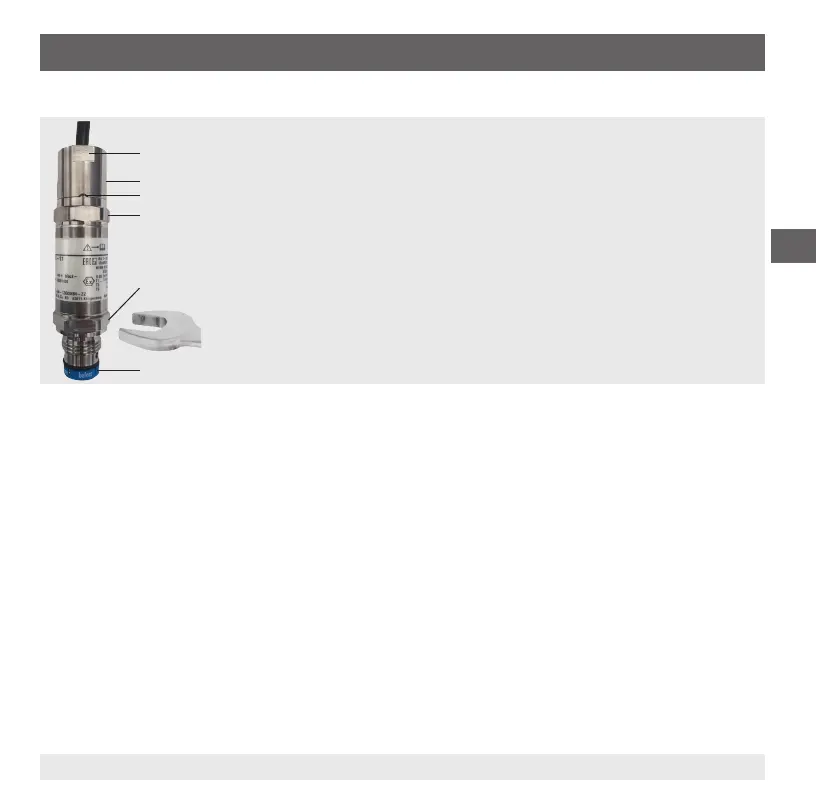

5.2 Montage mécanique
Hexagone de raccordement électrique : à utiliser uniquement pour sécuriser le transmetteur lors de l'installation sur le conduit électrique ou
comme contre-appui lors du retrait du capuchon de protection en métal (ouverture de clé 27).
Hexagone de raccord process : à utiliser pour installer le raccord process du transmetteur (ouverture de clé 27), max. 50 Nm [36,9 ft lb]
Ouverture de drainage
Méplats de clé du capuchon de protection en métal : les utiliser uniquement pour retirer le capuchon de protection en métal en
cas d'utilisation d'un conduit électrique (ouverture de clé 24).
Capuchon de protection en métal
Capuchon de protection en plastique
Exigences concernant le lieu d'installation
Le lieu d'installation doit remplir les conditions suivantes :
■
Les surfaces d'étanchéité sont propres et intactes.
■
Un espace susant pour une installation électrique en toute sécurité.
■
Pour obtenir des informations concernant les trous taraudés et les embases à souder, voir les Informations
techniques IN 00.14 sur www.wika.fr.
■
Les températures ambiantes et du uide admissibles restent dans les limites de leurs performances. Examiner les
éventuelles restrictions de la plage de température ambiante causées par le connecteur utilisé.
→ Pour les limites de performance voir chapitre 9 “Spécications”
■
Avec des raccords process à membrane aeurante (type E-11), n'enlevez le couvercle de protection que juste
avant le montage. Pendant l'installation, assurez-vous que la membrane n'est pas endommagée.
■
Avec le type E-10, il faut poser un joint d'étanchéité sur le raccord process, sauf pour les instruments avec letage
auto-étanche (par exemple letage NPT). Pour le type E-11, le joint d'étanchéité est inclus dans la livraison.
5. Mise en service, utilisation
