Exigences concernant le blindage et la mise à la terre
Le transmetteur de pression doit être mis à la terre par le raccord process.
Lors d'opérations eectuées durant le fonctionnement de l'application, il est recommandé de prendre des mesures
permettant d'éviter une décharge électrostatique provenant des bornes de raccordement, car ces décharges peuvent
fausser provisoirement la valeur mesurée.

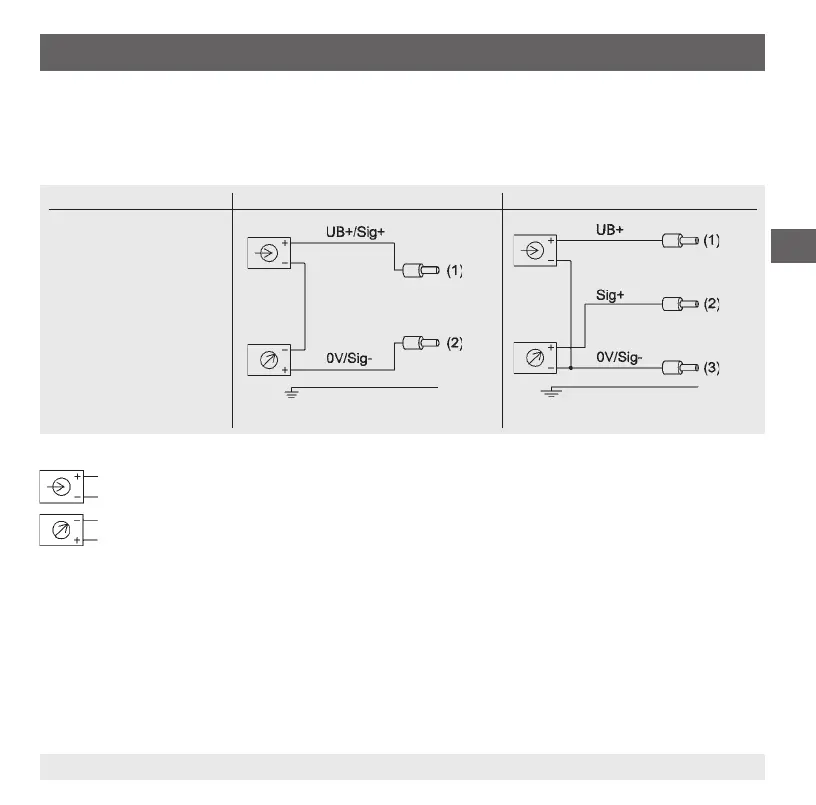

Sortie de câble d'une longueur
de 2 m
3 ls2 ls
rouge
rouge
noir
noir
marron
Blindage
(relié au boîtier)
Blindage
(relié au boîtier)
Légende :
Alimentation en tension
Charge
UB+/Sig+ Borne d'alimentation / borne de sortie positive
0V/Sig- Borne d'alimentation / borne de sortie négative
5.4 Contrôle de fonctionnement
Le signal de sortie doit être proportionnel à la pression disponible. Si ce n'est pas le cas, cela pourrait indiquer un endom-
magement de la membrane du raccord process. Dans ce cas, voir le chapitre 6 “Dysfonctionnements”.
